Стенд для разборки, сборки стоек автомобильных

АлтГТУ, АиАХ, Диплом, Стенд для разборки, сборки стоек, 2015год

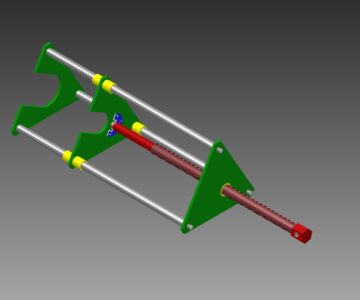

Для уменьшения трудоемкости ремонта подвесок автомобилей предлагается конструкция стенда, позволяющая производить быструю разборку и сборку пружинных стоек.
За основу принята универсальная испытательная машина типа УММ-5, которая является контрольно-измерительным прибором и предназначена для статических испытаний металлов на растяжение, сжатие, изгиб и загиб.

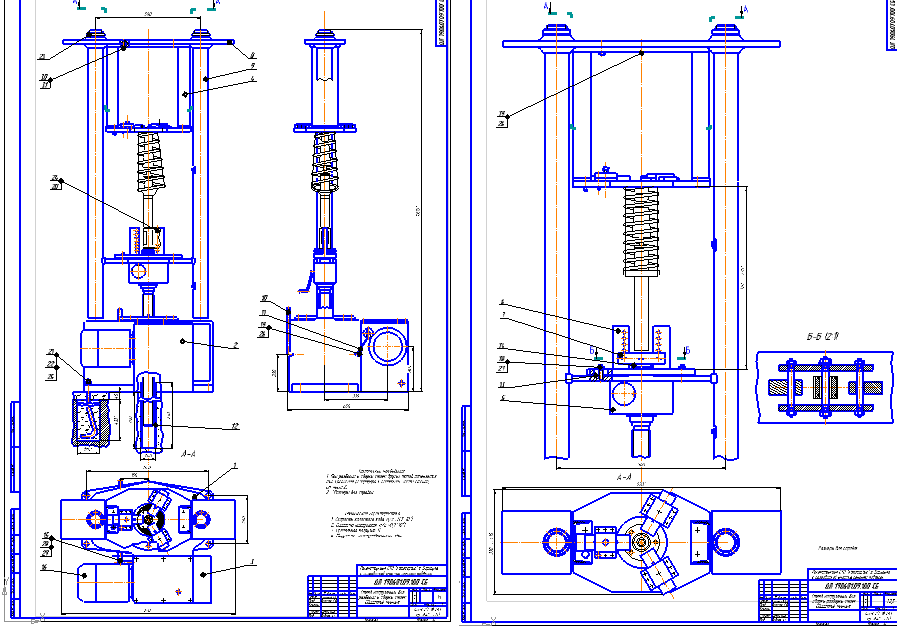

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация, ПЗ (конструкторская часть) Язык документа

Софт: КОМПАС-3D 16

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Стенд для разборки, сборки стоек автомобильных

Просмотр файлов
Стенд\06 Конструкторская часть и экономика.docx
Стенд\Лист № 1\Чертеж.cdw
Стенд\Лист № 2\Болт фиксирующий.cdw
Стенд\Лист № 2\Направляющая.cdw
Стенд\Лист № 2\Пластина верхняя.cdw
Стенд\Лист № 2\Пластина нижняя.cdw
Стенд\Лист № 2\Ползун.cdw
Стенд\Лист № 2\Пятак с вырезом.cdw
Стенд\Лист № 3\Кронштей узкий.cdw
Стенд\Лист № 3\Кронштейн широкий.cdw
Стенд\Лист № 3\Пластина опорная.cdw
Стенд\Лист № 3\Пластина передвижная.cdw
Стенд\Лист № 3\Пластина регулировочная.cdw
Стенд\Лист № 3\Пятак.cdw
Стенд\Лист № 3\Шайба.cdw
Стенд\Лист № 4\Стенд нагрузочный для сборки разборки стоек.cdw
Стенд\Лист № 5\Держатель.cdw
Стенд\Лист № 5\Часть неподвижная.cdw
Стенд\Лист № 5\Часть подвижная.cdw
Стенд\Спецификация\Спецификация 1.cdw
Стенд\Спецификация\Спецификация 2.cdw
Стенд\Спецификация\Спецификация 3.cdw
Стенд\Спецификация\Спецификация 4.cdw
Стенд\Спецификация\Спецификация 6.cdw
⥭\ 1
⥭\ 2
⥭\ 3
⥭\ 4
⥭\ 5
Стенд\Спецификация
Стенд
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
2018-11-09 в 18:16 Ответить

А в конструкторской части расчет самого стенда есть?

    2
    2018-11-09 в 18:48 Ответить

    6.1. Конструкция стенда 2
    6.1.1. Основание 2
    6.1.2. Коробка скоростей 4
    6.1.3. Подвижная траверса 4
    6.1.4. Подвижная часть 5
    6.1.5. Опорное устройство 5
    6.1.6. Электродвигатель 6
    6.2. Расчет элементов конструкции 6
    6.2.2 Сила, действующая на ползун (усилие пружины стойки) 7
    6.2.3. Определяем силу затяжки по условию нераскрытия стыка 8
    6.2.4. Определение расчетной нагрузки 9
    6.2.5 Определение диаметра болта 9
    6.3 Расчет затрат на модернизацию стенда 9
    6.3.3. Заработная плата рабочих, занятых модернизацией стенда 10
