Сцепление автомобиля ГАЗ-33021 (газель)

Костромская Государственная Сельскохозяйственная Академия
Кафедра Тракторы и Автомобили
Курсовой проект по дисциплине "Автомобили"
На тему: "Сцепление и его привод  автомобиля Газ 33021"
Кострома 2013

Курсовой проект студента 4 курса 5 группы инженерно-технологического факультета
В курсовом проекте проведен расчет сцепления автомобиля ГАЗ 33021
Пояснительная записка состоит из 34 листов машинописного текста, 4 рисунков, 2 библиографических источников

СОДЕРЖАНИЕ……………………………………………………………………....…3
АННОТАЦИЯ……………………………………………………………......................4
Введение………………………………………………………………….....................5
1. Расчет параметров, определяющих функциональные свойства сцепления..........6
1.1. Наружный и внутренний диаметры ведомого диска ………….………...6
1.2. Момент, передаваемый сцеплением……………………………………...7
1.3. Гаситель крутильных колебаний ....................…………………………...8
2. Расчет сцепления на надежность ………………………………………………...9
2.1. Износостойкость фрикционных накладок………………………….. ....9
2.2. Функциональная надежность…………………………………………....9
2.3. Статическая прочность………………………………………………......10
2.4 Шлицы ступицы ведомого диска..........................................................12
3. Выключение сцепления…………………………………………………………..13
3.1. Усилие на педали………………………………………………………...13
3.2. Ход педали сцепления…………………………………………………..14
3.3. Работа, совершаемая водителем при выключении…………………...15
4. Включение сцепления……………………………………………………………15
4.1. Графоаналитический метод расчета процесса включения сцеплении.15
4.2. Оценка рабочего процесса включения сцепления при трогании автомобиля………………………………………………………………………….20
Приложение (графики)………………...………………………………...................23
Вывод по работе……………………………………………………………………..27
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ …………………………………...28

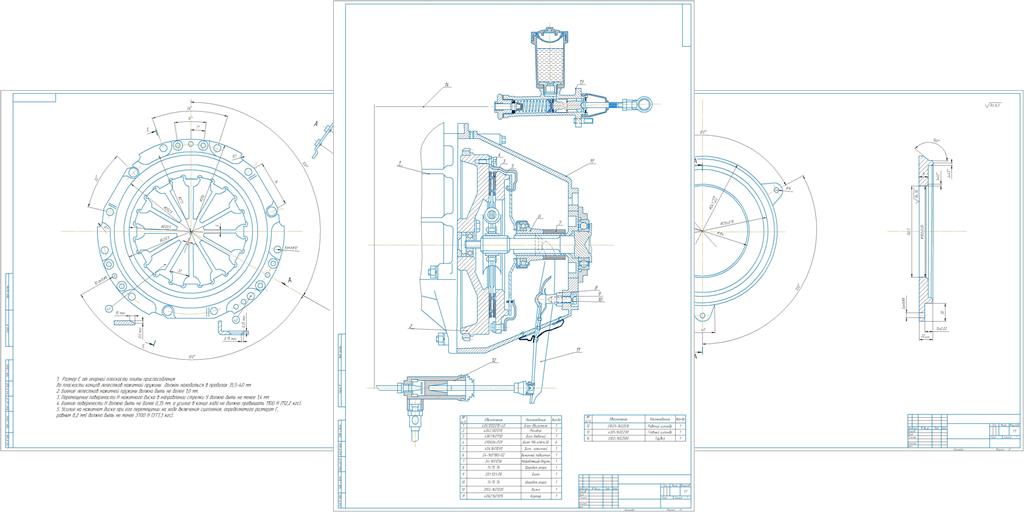

Состав: Сцепление Газ 33021 (СБ), корзина сцепления (СБ), нажимной диск (РЧ), ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:
корзинка сцепления.cdw
сцепление 33021.docx
Нажимной диск газель 33021.cdw
сборочный чертеж сцепления ГАЗ-33021.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: митя
Дата: 2014-04-11
Просмотры: 5087
4 комментария
    1
    Пользователь

    Четко

    2

    надеюсь помогло

    3

    в теме указана марка ЗАЗ в заглавии ГАЗ. В итоге там что?

      4

      подправили
