Технологический проект востановления деталей

ВГУЭС, ДВФУ
На тему технологический процесс ремонта коромысла клапана двигателя ЗМЗ-53.

В курсовом проекте разработан технологический процесс ремонта коромысла клапана двигателя ЗМЗ-53.
Определены и рассчитаны технические нормы времени на основные технологические операции по устранению следующих дефектов:
- износ отверстия под втулку.
Также в технологической части составлены и разработаны схемы технологического процесса восстановления износа пяты коромысла и торцов коромысла; планы технологических операций; операционные карты и маршрутная карта на восстановление отверстия под втулку.
В конструкторской части описана конструкция приспособления, применяемого для демонтажа деталей двигателя.

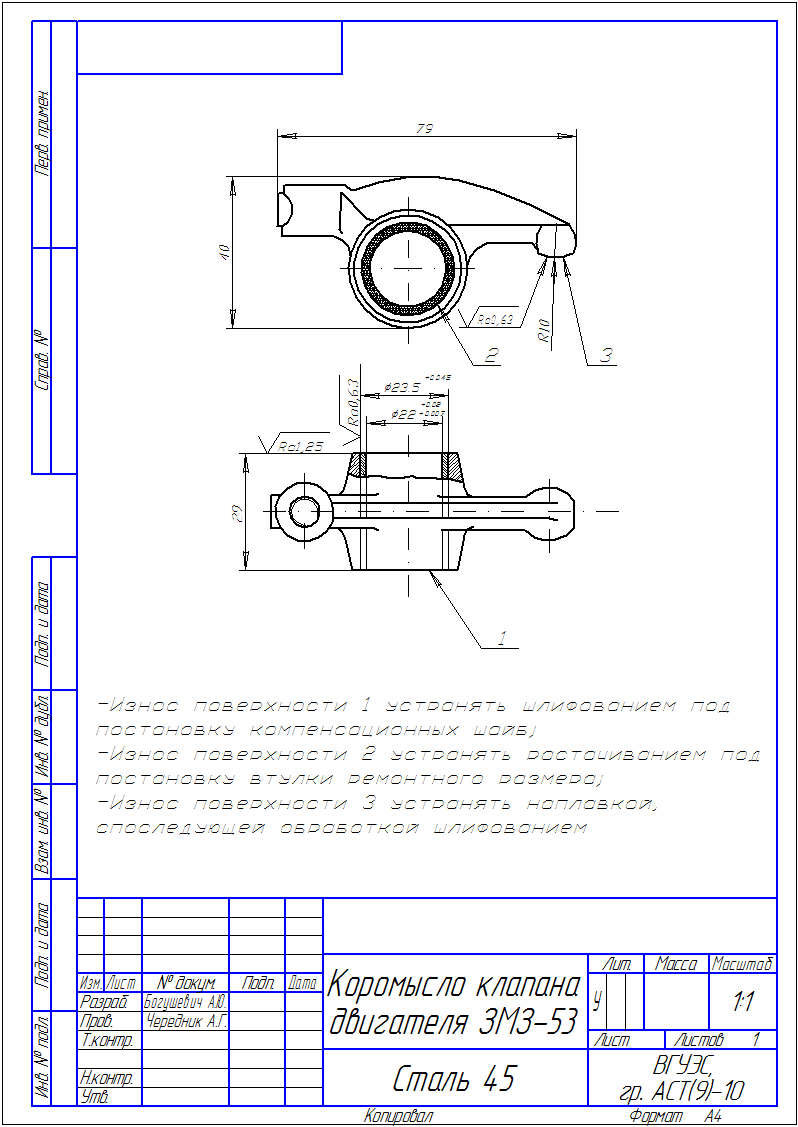

В графической части проекта представлен ремонтный чертёж коромысла с указанием дефектов и способов их устранения, а также чертёж приспособления, указанного в конструкторской части.
Курсовой проект содержит пояснительную записку 19 стр., А4 1лист Коромысло клапана
двигателя ЗМЗ-53 , спецификация к приспособлению 1 лист, А1 универсальный съемник 1 лист, Приложение карты.doc.

Состав: Пояснительная записка (doc), приложение карты (doc), чертеж ремонтный, чертеж универсальный съемник, спецификация Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Технологический проект востановления деталей

Записка.doc
Приложение карты.doc
Ремонтный.cdw
Спецификация к приспособлению.cdw
Универсальный съемник.cdw
