Устройство для проверки соосности двух отверстий

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КАФЕДРА «ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЕЙ»
КУРСОВОЙ ПРОЕКТ ПО ДИСЦИПЛИНЕ «МЕХАНИЗАЦИЯ ПРОЦЕССОВ ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ»
ТЕМА «устройство для проверки соосности двух
отверстий»
Минск 2018

Курсовая работа 31 с., 6 рис., 7 табл., 5 источников, 0 прил., 3 л. графиче-ского материала формата А1
АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ, ОПИСАНИЕ ТЕХНИ-ЧЕСКОГО ПРЕДЛОЖЕНИЯ, РАСЧЕТЫ, ПОДТВЕРЖДАЮЩИЕ РАБОТО-СПОСОБНОСТЬ КОНСТРУКЦИИ

Объектом разработки является описание технического предложения и расчеты, подтверждающие работоспособность конструкции.
Целью разработки является поиск среди существующих конструкций устройства аналогов, которые могут быть использованы в качестве прототипа для разрабатываемого устройства.
В работе выполнены следующие исследования и разработки: проанализированы существующие конструкции устройства для проверки соосности двух отвер-стий, проведен анализ тенденций развития технических решений, и произведено обоснование прототипов для разработки; также представлено описание техниче-ского предложения и расчеты, подтверждающие работоспособность конструк-ции.
Результаты патентного поиска, чертеж общего вида спроектированного оборудования и чертеж конструкции технического предложения представлены в графической и текстовой форме.

ОГЛАВЛЕНИЕ
Введение 6
1 Назначение и область применения разрабатываемого оборудования 8
2 Технические требования к проектируемому оборудованию 9
3 Анализ существующих конструкций 10
3.1 Регламент поиска 10
3.2 Справка о патентно-информационных исследованиях 16
3.3 Анализ тенденции развития технических решений 18
3.4 Обоснование прототипа 21
4 Описание технического предложения 24
5 Расчёты, подтверждающие работоспособность конструкции 26
6 Описание организации работ с применением разрабатываемого оборудования 29
Заключение 30
Список использованных источников 31

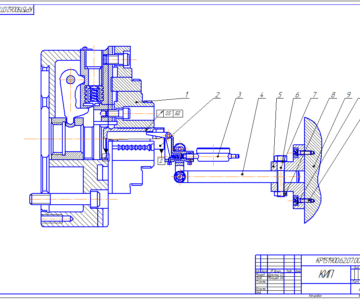

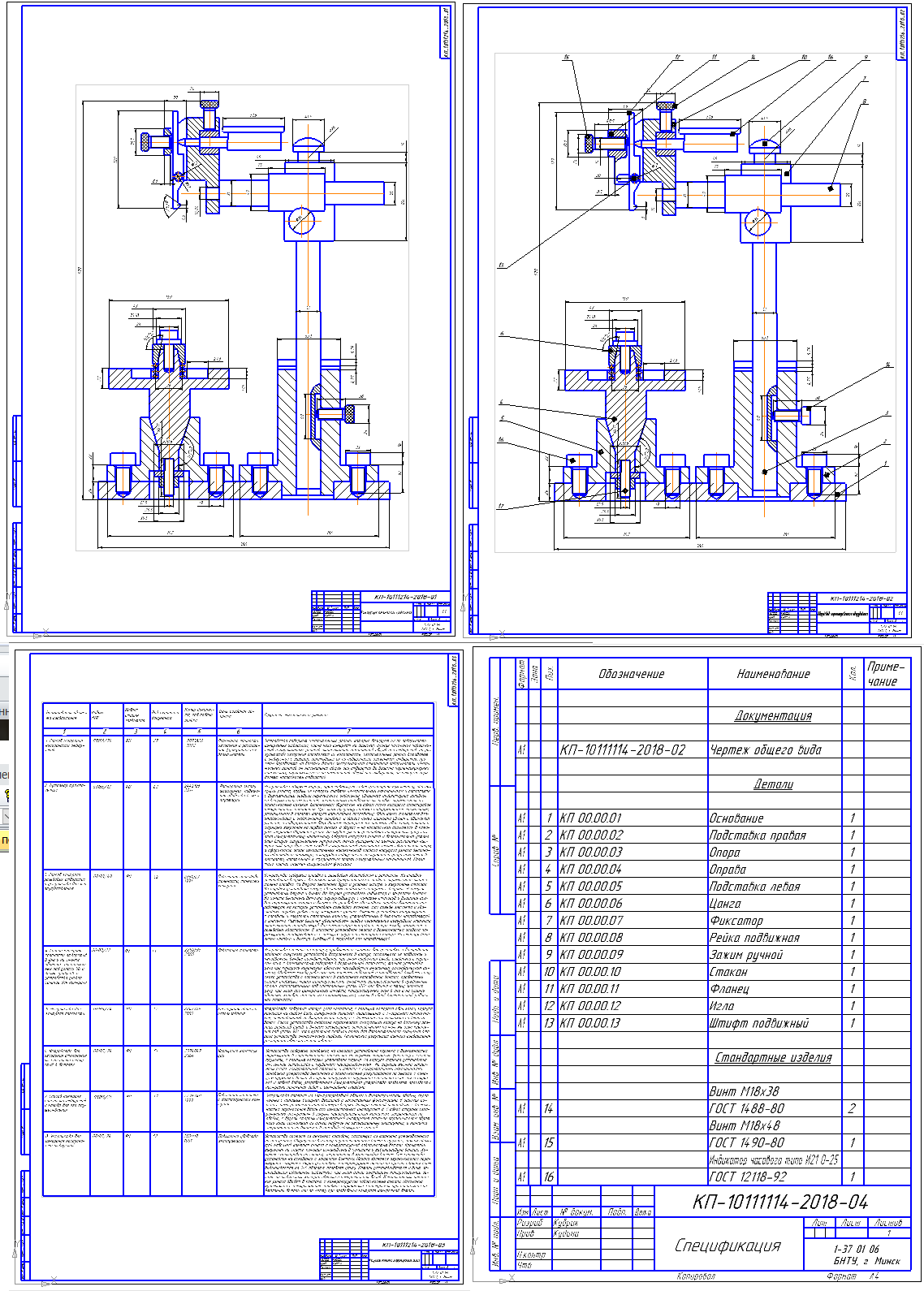

Состав: Чертеж до доработки (общий вид), чертеж после доработки(общий вид) , таблица патентного поиска, спецификация. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Устройство для проверки соосности двух отверстий

курсач кубрак.docx
Спецификация.cdw
Таблица.cdw
Чертеж до доработки.cdw
Чертеж после доработки.cdw
