Устройство для упрочняющей пневмо-центробежной обработки гильз ДВС

Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Чертежи на тему Устройство для упрочняющей пневмо-центробежной обработки гильз ДВС
Пенза 2016

Процесс упрочняющей ПЦО реализован шариковым инструментом. Пневмоцентробежный накатник устанавливается в оправке соосно шпинделю радиально-сверлильного станка относительно оси неподвижной гильзы в вертикальном положении, гильза крепится в специальном приспособлении. Сжатый воздух от пневмосистемы подводится к центральному отверстию инструмента и проходит сквозь тангенциально расположенные сопла, приводя во вращение деформирующие шары, свободно размещенные в камере расширения. При перемещении инструмента вдоль заготовки пластическое деформирование происходит под действием центробежной силы, развиваемой шарами. Однако движение ша-ров в инструменте не ограничивается только вращением. Имея шесть степе-ней свободы, шары совершают осциллирующее и радиальное перемещения по отношению к обрабатываемой поверхности гильзы в пределах осевого и радиального зазоров в камере расширения, а также вращаются вокруг собственной оси.

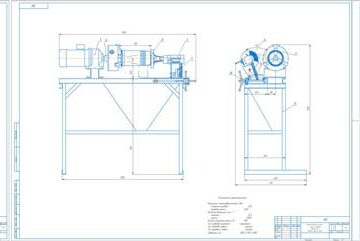

Графическая часть : Установка для ПЦО гильз (ВО), Пневмоцентробежный накатник (СБ), деталировка, спецификации
