Выбор и расчет электростартера

Курский электромеханический техникум
Специальность Эксплуатация транспортного электрооборудования и автоматики
КУРСОВОЙ ПРОЕКТ
по МДК 3.01 Участие в разработке технологических процессов производства и ремонта изделий транспортного электрооборудования и автоматики
Тема проекта: Выбор и расчет электростартера
Курск, 2015г.

Исходные данные Дизельный V-образный: восьмицилиндровый; Vh = 1,5 рабочий объём двигателя, л; При пуске двигателей при температуре минус 20°С.

В данной работе производится расчёт параметров стартера исходя из заданных условий эксплуатации

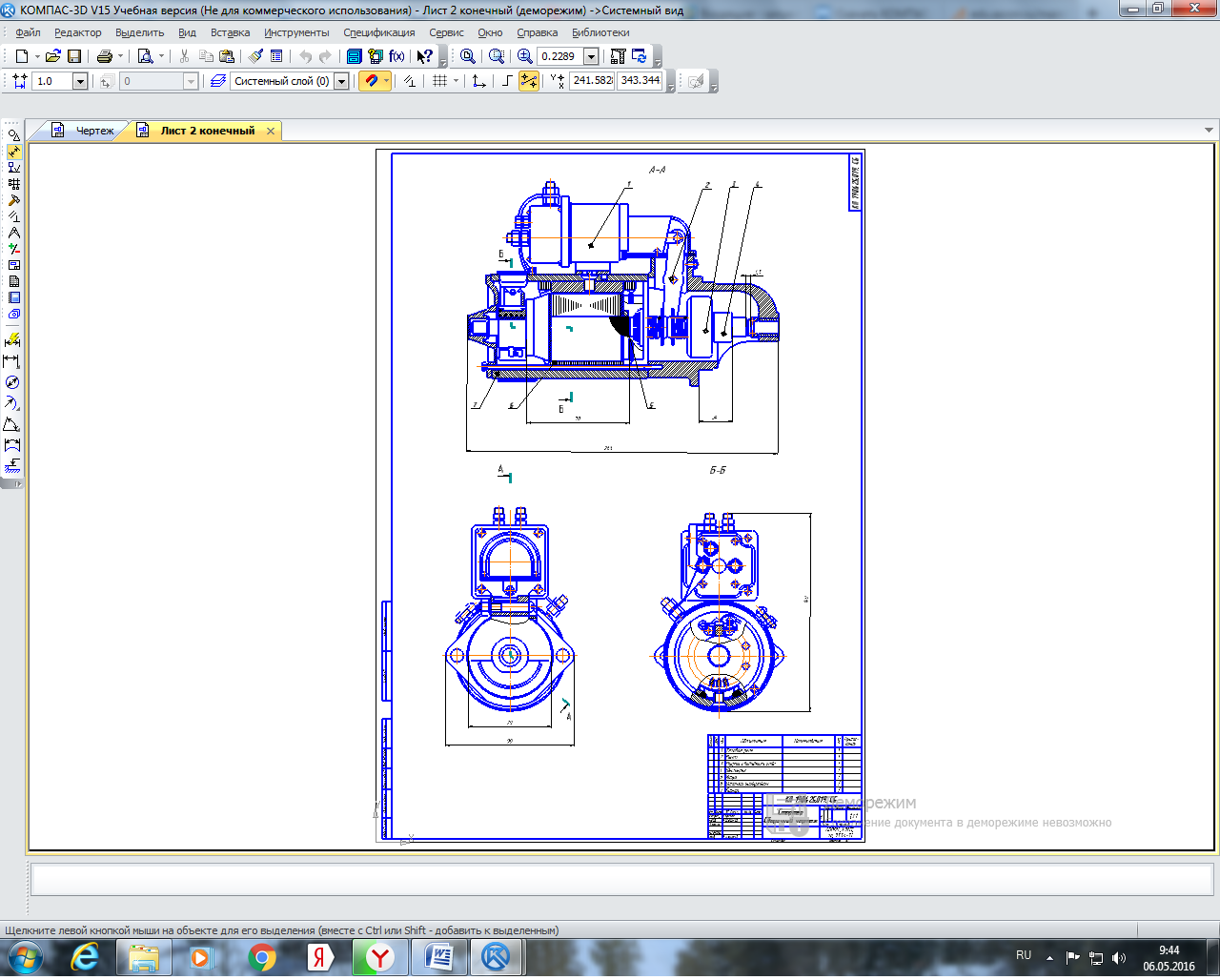

Графическая часть содержит сборочный чертёж стартера и схему включения стартера.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ 5
1.1 Средства облегчения пуска двигателя 5
2. РАСЧЕТНАЯ ЧАСТЬ 23
2.1 Выбор стартера 23
2.1.1 Расчёт моментов сопротивления двигателя 23
2.1.2 Расчёт мощности стартера 27
2.2 Расчёт стартерного электродвигателя 28
2.2.1 Определение размеров электродвигателя стартера 28
2.2.2 Расчёт обмотки якоря 30
2.2.3 Размеры зубцов, пазов и проводников обмотки якоря 33
2.2.4 Расчёт коллектора и щёточного аппарата 36
2.2.5 Расчёт магнитной цепи 37
2.2.6 Расчёт обмотки возбуждения 42
3 ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 45
3.1 Техническое обслуживание стартеров 44
ЗАКЛЮЧЕНИЕ 49
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 50

Состав: Сборочный чертёж ( стартер) Язык документа

Софт: КОМПАС-3D v15

Файлы:
Новая папка (3)\курсач финал!!!.docx
Новая папка (3)\Лист 2 конечный.cdw
Новая папка (3)\Чертеж.cdw
Новая папка (3)
