Здание СТО и отдельно стоящая столовая

Двухэтажное здание имеет прямоугольную форму с размерами в осях 39,0х10,0м;
- на первом этаже по отм. ±0,000 расположены моторный цех, 2 склада, цех, шиномонтаж, сан-узлы, двигательный цех, 2 автомойки и пристроенная котельная с размерами в осях 3х3,1м, пристроенная водонасосная и водоочистная с размерами в осях 3395х3000, 2300х3000;
- на втором этаже по отм. +3,820 расположены офис, 2 кабинета и сан-узлы.
Одноэтажное здание имеет прямоугольную форму с размерами в осях 12520х5600;

Состав: Разделы: АС, КЖ, ЭС, ОВ, ВК. Язык документа

Софт: AutoCAD 2013

Файлы:

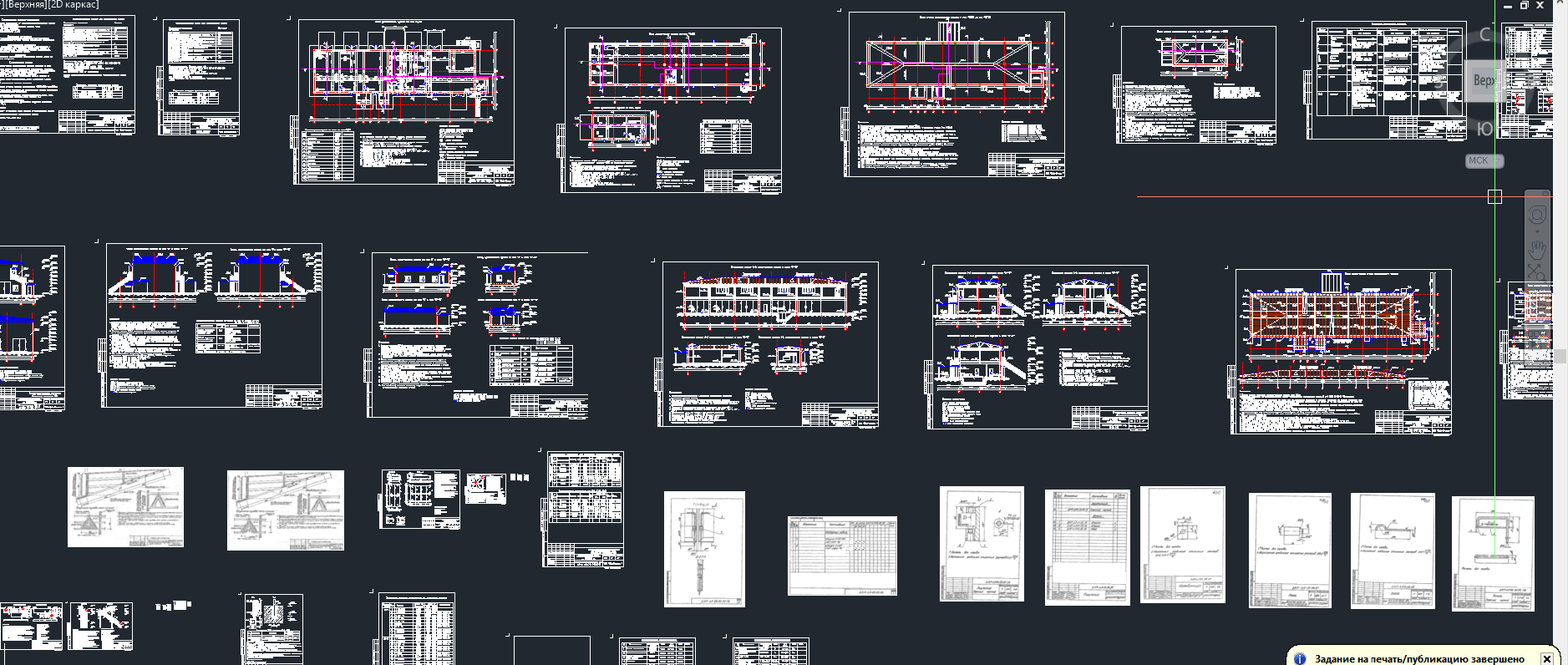

Автосервис/

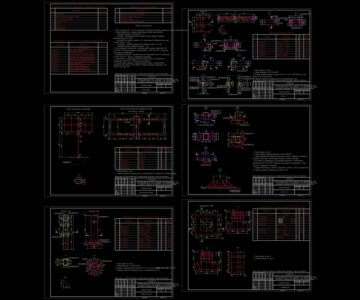

Автосервис/СТО КЖ фунд.dwg
Автосервис/СТО Планы кол, фунд.dwg
Автосервис/СТО ЭС.dwg
Автосервис/СТО ОВ-ВК.dwg
Автосервис/СТО АС.dwg
