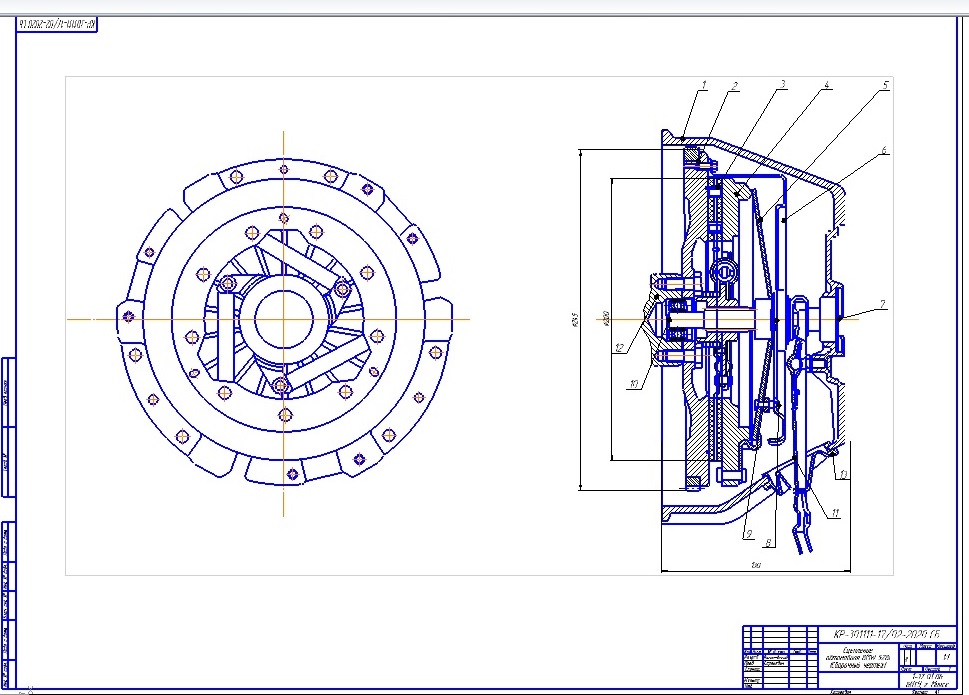

Фрикционное сцепление легкового автомобиля (BMW 528i)

Белорусский национальный технический университет
Кафедра техническая эксплуатация автомобилей
Курсовой проект по дисциплине "Конструкция и расчет автомобилей"
На тему: "Фрикционное сцепление легкового автомобиля"
Минск 2020

Исходные данные: техническая характеристика BMW 528i
Вес автомобиля: 2.2 т
Параметры пружины:
Н – высота сплошного сечения, Н=6 мм;
а = 74мм – расстояние от центра пружины до начала лепестков;
b = 100 мм – наружный радиус пружины;
с = 75 мм – расстояние от центра пружины до опорного кольца;
е = 30 мм – внутренний радиус пружины;
h = 2,4 мм ¬– толщина пружины.
Конструктивные параметры:

Число пружин Z = 6
Диаметр проволоки dпр.г = 3 мм
Средний диаметр витка Dпр.г = 16 мм
Полное число витков nп.г. = 5
Жесткость пружины Сг = 200 Н/мм

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1 ОБЗОР КОНСТРУКЦИЙ СЦЕПЛЕНИЙ ЛЕГКОВЫХ
АВТОМОБИЛЕЙ
2 ОБОСНОВАНИЕ И ОПИСАНИЕ ПРИНЯТОЙ КОНСТРУКЦИИ
СЦЕПЛЕНИЯ
3 ВЫБОР ОСНОВНЫХ ПАРАМЕТРОВ СЦЕПЛЕНИЯ
4 РАСЧЁТ ПРИВОДА СЦЕПЛЕНИЯ
5 РАСЧЁТ НАГРУЖЕННОСТИ СЦЕПЛЕНИЯ
6 РАСЧЁТЫ НА ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ ДЕТАЛЕЙ
СЦЕПЛЕНИЯ
ВЫВОДЫ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
