ВАЗ 2171 общий вид + кинематическая схема трансмиссии

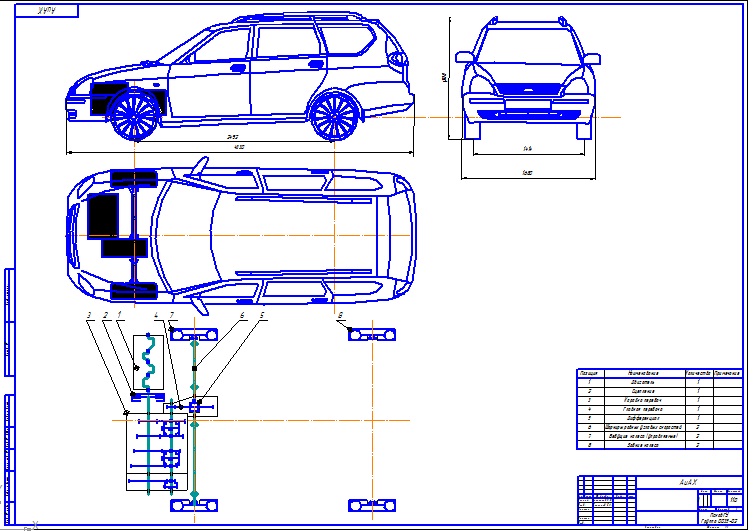

Общий чертёж (общий вид) автомобиля ВАЗ 2171 (приора универсал) + кинематическая схема трансмиссии.
Длинна 4330 мм.
Ширина 1680 мм.
Высота 1508 мм.
Колёсная база 2492 мм.
Колея 1414 мм.
Момент от коленчатого вала передаётся через сухое однодисковое сцепление на двухвальную полностью синхронизированную коробку передач. Далее через главную передачу и дифференциал на ведущие колёса.

Состав: Вид общий Язык документа

Софт: КОМПАС-3D V12

Файлы:

Каталог / Транспорт / Автомобили легковые / ВАЗ 2171 общий вид + кинематическая схема трансмиссии

обший девятка - приора.cdw
обший девятка - приора.bak
