Блок подготовки воздуха

Московский автомобильно-дорожный институт
Кафедра тягачей и амфибийных машин

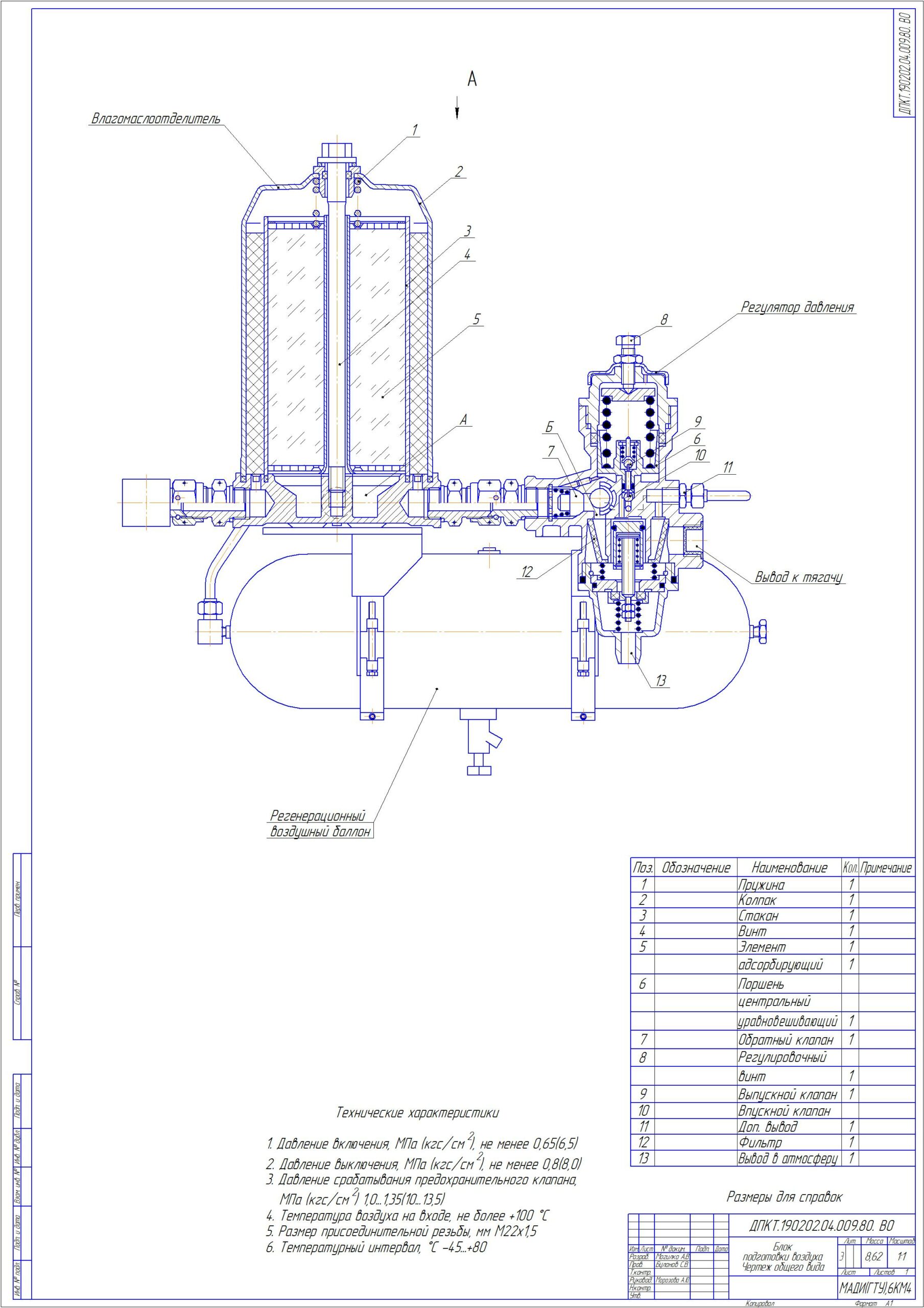

Чертеж общего вида
Тема: "Тормозная система"
Москва 2015

На данном чертеже представлен блок подготовки воздуха состоящий из:
1- Пружина
2- Колпак
3- Стакан
4- Винт
5- Элемент абсорбирующий
6- Поршень центральный уравновешивающий
7- Обратный клапан
8- Регулировочный винт
9- Выпускной клапан
10- Впускной клапан
11- Доп. вывод
12- Фильтр
13- Вывод в атмосферу

Технические характеристики
1. Давление включения, МПа (кгс/см ), не менее 0,65(6,5)
2. Давление выключения, МПа (кгс/см ), не менее 0,8(8,0)
3. Давление срабатывания предохранительного клапана,
МПа (кгс/см ) 1,0...1,35(10...13,5)
4. Температура воздуха на входе, не более +100 С
5. Размер присоединительной резьбы, мм М22х1,5
6. Температурный интервал, С -45...+80

Состав: Блок подготовки воздуха (СБ) Язык документа

Софт: КОМПАС-3D 14
