Разработа системы кондиционирования воздуха для автобуса «Volgabus-6270» с целью улучшения тепловых условий эксплуатации в теплое время года

Волжский политехнический институт (филиал) Волгоградского государственного технического университета
Кафедра "Автомобильный транспорт"
Дипломная работа по теме: "Разработка системы кондиционирования воздуха для автобуса «Volgabus-6270» с целью улучшения тепловых условий эксплуатации в теплое время года"
Волжский 2015

Исходные данные: а) наружная температура в теплое время года + 33 °С; б) температура воздуха в салоне автобуса 25°С в) количество пассажиров 80 человек; г) площадь не прозрачных ограждений кузова: 32,26 м2; д) площадь прозрачных ограждений кузова: 29,66 м2; е) толщина древплиты: 0,025 м; ж) толщина автолина: 0,0025 м; з)Толщина стальных ограждений: 0,001 м; и) толщина пенопласта: 0,04 м; к) толщина фанеры: 0,004 м; л) толщина стекла 0,005м; м) эксплуатационная скорость автобуса 16 км/ч; н) тип хладагента R-134a.
В рамках данной темы был произведён анализ научно-технической литературы, из которой были выбраны концепции подбора определённого типа оборудования. Так же приведены нормативные требования из ГОСТ и СанПиН к температурному режиму в автобусе в теплое время года. Выполнен расчет необходимой мощности системы кондиционирования салона, тепловой и гидравлический расчет теплообменников. Выбраны компрессор, вентиляторы, ресивер, терморегулирующие вентили. Выполнено технико-экономическое обоснование проекта.

Оглавление
ВВЕДЕНИЕ……………………………………………………………………… 6
1 ОБЗОР ИНФОРМАЦИОННЫХ ИСТОЧНИКОВ…………………………... 7
1.1 Нормативные технические требования к системе кондиционирования салона и рабочего места водителя автобуса…………………………………… 7
1.2 Обзор элементов системы кондиционирования воздуха автобуса………. 10
1.3 Варианты компоновки системы кондиционирования…………………….. 21
1.4 Обзор хладагента R134А……………………………………………………. 21
1.5 Вывод по данной главе……………………………………………………… 25
1.6 Цели и задачи работы……………………………………………………….. 25
2. ПРОЕКТНАЯ ЧАСТЬ………………………………………………………… 26
2.1 Расчет необходимой мощности системы кондиционирования салона автобуса «Volgabus-6270». Тепловой и гидравлический расчет системы кондиционирования……………………………………………………………... 26
2.2 Расчёт теплового баланса…………………………………………………… 26
2.3 Выбор компрессора…………………………………………………………. 36
2.3.1 Расчет теплообменных аппаратов……………………………………….. 36
2.3.2 Расчет воздушного конденсатора………………………………………… 39
2.3.3 Расчёт испарителя…………………………………………………………. 49
2.3.3.1. Расчет зоны испарения фреона………………………………………… 50
2.3.3.2 Расчет зоны нагрева фреона…………………………………………….. 68
2.4. Расчёт и подбор дополнительного оборудования………………………... 76
2.4.1 Расчёт и подбор ресивер…………………………………………………... 76
2.4.2 Подбор терморегулирующего вентиля…………………………………... 77
2.5 Предлагаемая компоновка системы кондиционирования………………... 78
2.6 Вывод по 2 главе…………………………………………………………….. 79
3 ОЦЕНКА ЭФФЕКТИВНОСТИ ПРИНЯТЫХ РЕШЕНИЙ…………………. 80
3.1 Маркетинговые исследования……………………………………………… 80
3.2 Стоимость изготовления серийного образца изделия……………………. 81
3.3 Расчёт экономической эффективности и срока окупаемости проекта…... 86
ЗАКЛЮЧЕНИЕ………………………………………………………………….. 88
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…………………………….. 89

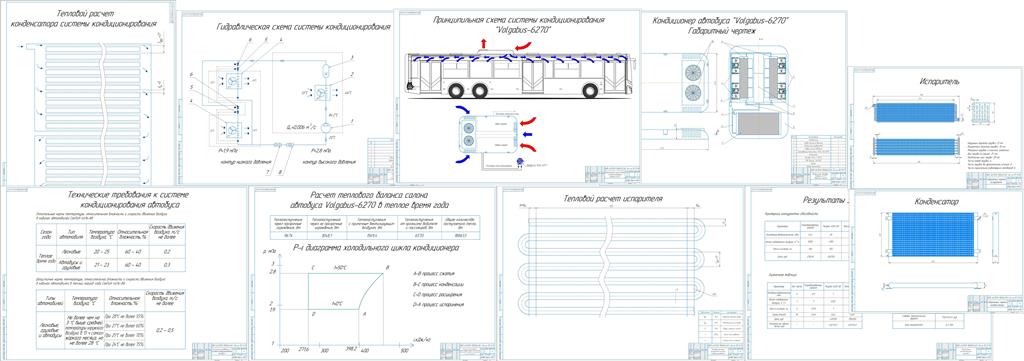

Состав: Технические требования к системе кондиционирования автобуса (плакат), Расчет теплового баланса салона автобуса Volgabus-6270 в теплое время года (плакат), Тепловой расчет испарителя системы кондиционирования (плакат), Тепловой расчет конденсатора системы кондиционирования (плакат), Гидравлическая схема системы кондиционирования (Г3), Габаритный чертеж испарителя (ГЧ), Габаритный чертеж конденсатора (ГЧ), Кондиционер автобуса "Volgabus-6270" (ГЧ), Принципиальная схема системы кондиционирования Volgabus-6270 (С3), Результаты экономического расчёта (плакат), Пояснительная записка Язык документа

Софт: КОМПАС-3D 17.1.0

Файлы:

Каталог / Транспорт / Пассажирский автотранспорт / Разработа системы кондиционирования воздуха для автобуса «Volgabus-6270» с целью улучшения тепловых условий эксплуатации в теплое время года

Афиногенов Д.В. пз.doc
Лист 1.cdw
Лист 2.cdw
Лист 3.cdw
Лист 4.cdw
Лист 5.cdw
Лист 6 часть 2.cdw
Лист 6.cdw
Лист 7.cdw
Лист 8.cdw
Лист 9.cdw
