Колесо 185-70R14

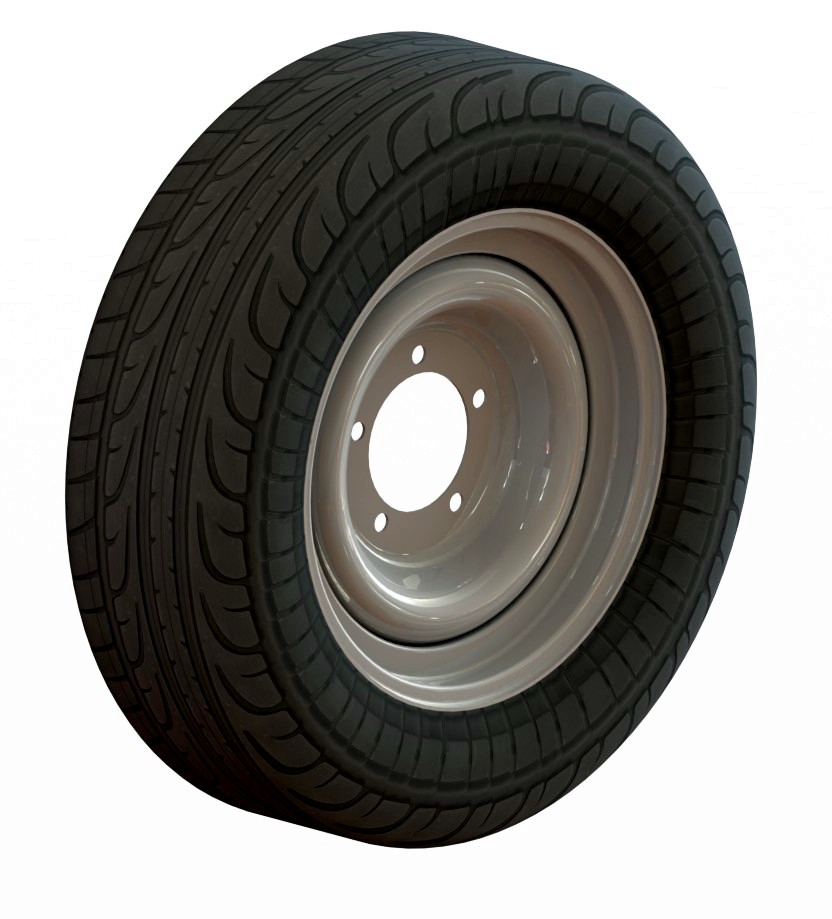

3D модель колеса 185-70R14 на штампованном диске 5 1/2Jx14H выполнена с реального и по ТХ.
Размеры шин
Диаметр шины в стандартном состоянии без нагрузки: от 615 (мм) до 626 (мм);
Номинальная ширина: от 185 (мм) до 197 (мм);
Высота профиля: 518 (мм);
Профиль шины: 70 (%).
Размеры диска:
Условное обозначение 3102-3101015
Посадочный диаметр 14
Диаметр центрального отверстия 110
Диаметр расположения крепежных отверстий 139.7
Диаметр крепежого отверстия 15
Число крепежных отверстий 5
Вылет ЕТ, 6
Типоразмер 5 1/2Jx14H

Состав: Модель одной деталью Язык документа

Софт: SolidWorks 2014

Файлы:

Каталог / Транспорт / Колесо 185-70R14

Колесо 185-70R14.SLDPRT
