Турбонасосный агрегат для ракетного двигателя.
Тягой 70 кН
Давление в камере 6,5 МПа
Давление на срезе 0,005 МПа
Рабочие компоненты: АК-27 и ТГ-02
ТНА для двигателя орбитального маневрирования с мощностью турбины 247,2 кВТ
- Главная -
- Чертежи -
- Транспорт -
- Космические системы и ракетостроение -
- 3D-модель турбонасосного агрегата ЖРД

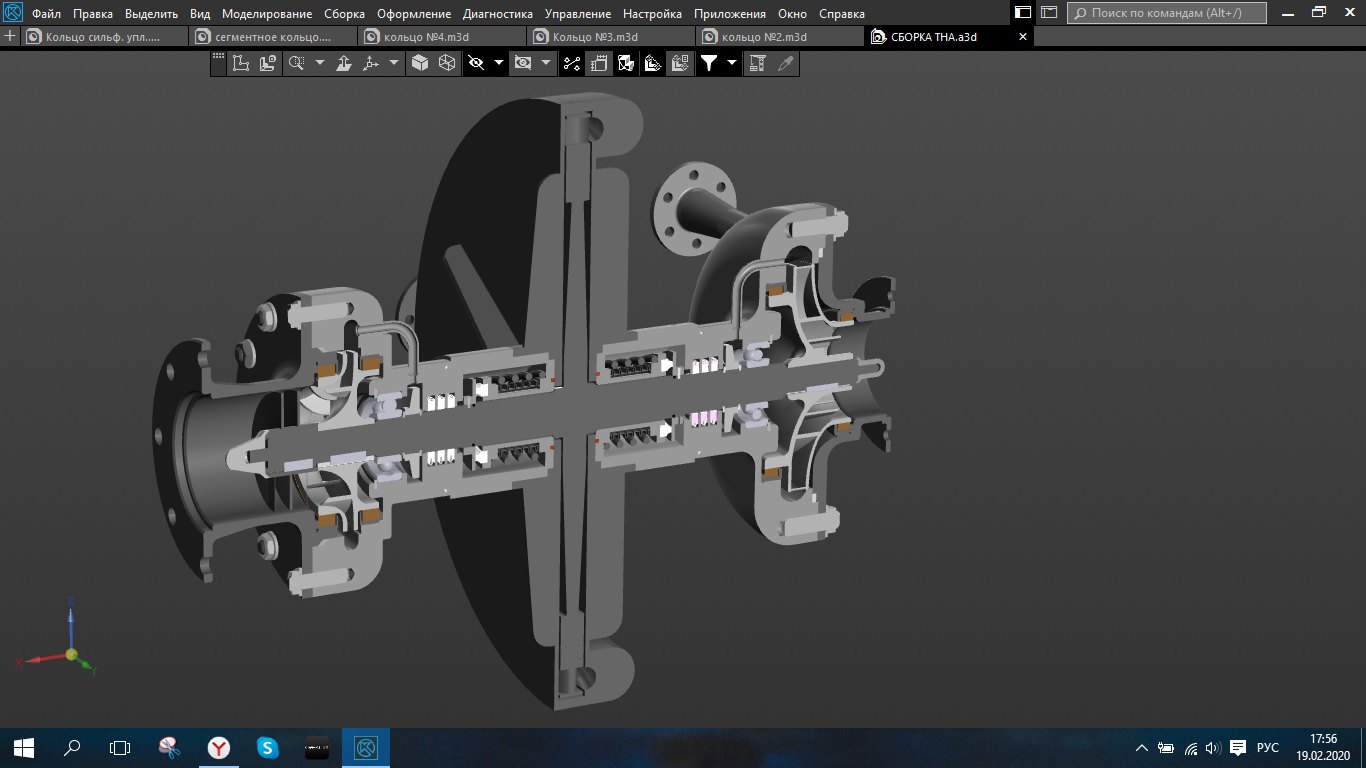

3D-модель турбонасосного агрегата ЖРД
0
6
1086
9
6
200
Автор
Егор
Вершинин
Дата
14.04.2020
Язык
Русский
Состав
3D Сборка, Модели отдельных элементов сборки
Софт
КОМПАС-3D 18.1
Как открыть?
Содержимое архива
-
Импеллер НОК.m3d
-
Патрубок переброса НГ.m3d
-
кольцо.m3d
-
Кольцо сильф. упл..m3d
-
кольцо №2.m3d
-
Корпус уплотнений.m3d
-
Корпус НОК.m3d
-
корпус турбины №1.m3d
-
НОК.m3d
-
кольцо №4.m3d
-
Бандаж.m3d
-
упор плавающего кольца №2.m3d
-
Упор сильфона у турбины.m3d
-
сборка турбонасосного агрегата.a3d
-
Кораус сильфоного уплотнения.m3d
-
упор плавающего кольца.m3d
-
улитка НОК.m3d
-
сегментное кольцо.m3d
-
Плавающее кольцо НОК .m3d
-
гайка плавающего кольца НОК.m3d
-
гайка плавающего кольца НОК №2.m3d
-
Крышка НГ.m3d
-
Фланец НГ.m3d
-
Вставной элемент на турбине.m3d
-
Сильфон.m3d
-
плавающее кольцо НГ №2.m3d
-
Уплотнительное кольцо резина.m3d
-
Кораус турбины №2.m3d
-
НГ.m3d
-
Кок НГ.m3d
-
Упорное кольцо сильфонного упл.m3d
-
упор плавающего кольца НГ №2.m3d
-
лопатка.m3d
-
Кок Нок.m3d
-
Дренаж.m3d
-
кольцо на насосе.m3d
-
Вал.m3d
-
Фланец НОК.m3d
-
кольцо у турбины.m3d
-
кольцо упл улитка НОК и корпус упл.m3d
-
Кольцо на насосе №2.m3d
-
гайка плавающего кольца НГ.m3d
-
пружина сегментного кольца.m3d
-
упор сегментного кольца.m3d
-
Шнек.m3d
-
Пружина.m3d
-
упор плавающего кольца НГ.m3d
-
плавающее кольцо НГ.m3d
-
Патрубок переброса НОК.m3d
-
кольцо на насосе НГ.m3d
-
кольцо на насосе НГ №2.m3d
-
Кольцо №3.m3d
-
гайка плавающего кольца НГ №2.m3d
-
Улитка НГ.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
6
Чтобы оставить комментарий, необходимо войти
Это 3д модель ТНА,чертеж которого есть у вас на странице в 2д?
С какого двигателя ТНА спроектирован?
Благодарю, теперь все работает.
Просто для меня показалось странным что файлы были указаны как файлы к 17 версии, но при этом отказывались открываться в 18 версии, за исключением небольшого кол-ва деталей, при этом во Вьювере 20 года все открылось без особых проблем, из чего я и сделал преждевременный вывод.
Сейчас же все работает и открывается как в 18 версии так и в 16, и ещё раз благодарю за оперативность в решении проблемы, она для меня как нельзя кстати.
P.S Так, честно говоря, и не понял причину почему файлы созданные в под версию 16.1 спокойно в 18.1 открылись, а под 17.1 на отрез отказывались запускаться и запускались лишь во вьювере.
Причина была в том что несколько файлов в архиве версии 18.1, а все САПР младших версий не открывают старшие, 17 не откроет 18. Подробнее можно прочитать вот тут.
Чтобы открыть эту работу нужен КОМПАС3-3D версии 18.1 и старше.
Модель открывается только в КОМПАС Viewer.
При открытии в 18 версии выдает ошибку, данная модель покупалась для того чтобы сэкономить некоторое время на моделировании, и взять части данной модели для дальнейших пробных расчетов, для этого было необходимо экспортировать модели в другой формат, но теперь я на руках имею просто красивый и в моем случае бесполезный АРТ-объект, в будущем хотелось бы увидеть в описании что данная модель сделана не для v17 Компаса, а для Компас вьювера.
Также два подшипника, установленных на валу, стали чрезмерно большими, и не соответствуют своим изначальным размерам, ну и соответственно, в ручную этого уже никак не исправить.
Нет файлов созданных для вьювера. Файлы корректно открываются в актуальной версии компаса. Тут действительно есть неточность, а именно есть 2а файла сборки сохраненных в версии 18.1 и в указанной версии 17.1 не откроется.
Я пересохранил все файлы под версию 16.1 и высылаю Вам на почту, проверьте. Тут я исправил описание.
