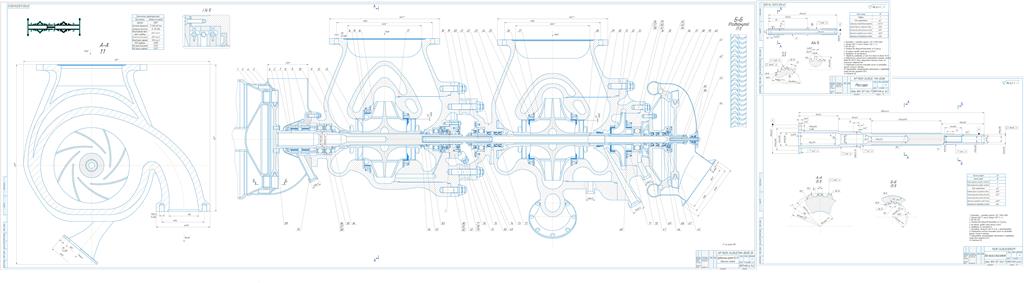

Проектирование турбонасосного агрегата ЖРД, прототипом которого является ТНА РД-112

Казанский национальный исследовательский технический университет им. А.Н. Туполева
Кафедра реактивных двигателей и энергетических установок
КУРСОВОЙ ПРОЕКТ по дисциплине «Теория лопаточных машин»
на тему: «Проектирование турбонасосного агрегата ракетного двигателя»
Казань 2022

Исходные данные:
Параметры ЖРД: пустотная тяга 0.96 МН, Давление в КС 5,97 МПа, Давление на срезе сопла 0,15 МПа, компоненты жидкий кислород и НДМГ (несимметричный диметилгидразин), тип рабочей схемы - дожигание рабочего тела турбины в камере сгорания.
В данном курсовом проекте производится расчет и проектирование ТНА, прототипом которого является ТНА двигателя РД-112. ТНА предназначен для подачи компонентов в КС и поддержания необходимого рабочего давления.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 6
Расчет и проектирование насоса окислителя 7
Расчет подвода и отвода насоса окислителя 13
Расчет и проектирование первой ступени насоса горючего 16
Расчет подвода и отвода первой ступени насоса горючего 22
Расчет и проектирование второй ступени насоса горючего 25
Расчет и проектирование основной турбины ТНА 31
Расчеты прочности и проектирование основных элементов ТНА 37
Расчет вала насоса окислителя на кручение 37
Расчет шлицевого соединения 41
Описание конструкции ТНА 42
Материалы 47
Заключение 48
Список использованной литературы 50
