Проектирование турбонасосного агрегата

Балтийский государственный технический университет им Д.Ф. Устинова "Военмех"
Кафедра "Двигатели летательных аппаратов"
Курсовой проект по дисциплине "Расчет и проектирование ТНА"
"Проектирование турбонасосного агрегата", 2018

Исходные данные: Давление в камере 7 МПа, давление среды 0,005 МПа, Компоненты топлива АК-27 и ТГ-02, тяга двигателя 70 кН.

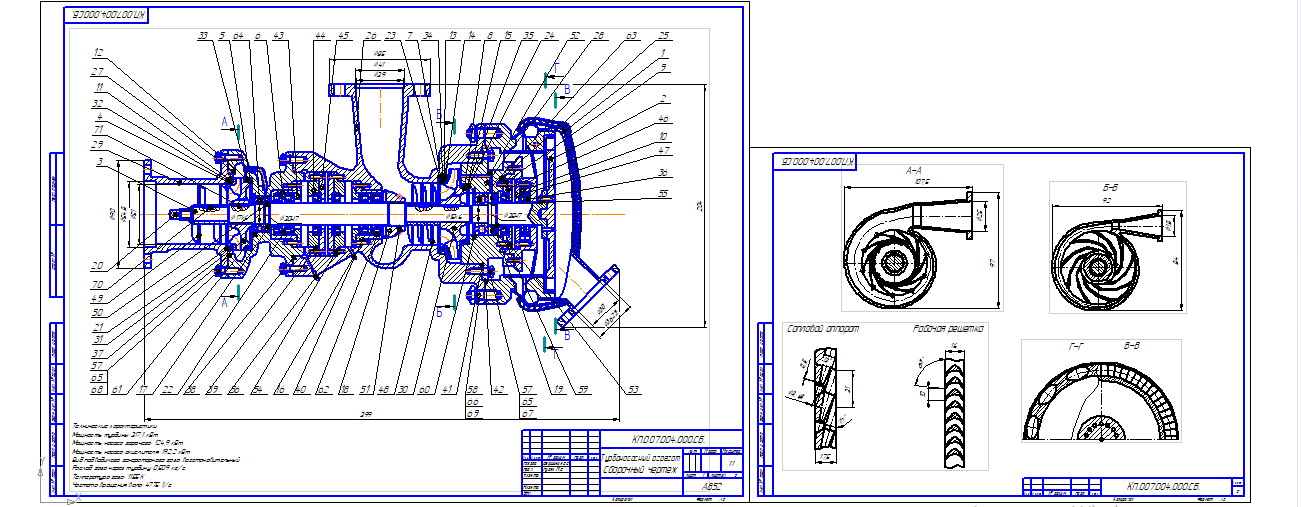

В данной работе представлен расчет турбонасосного агрегата (ТНА) открытой схемы с консольным расположением турбины. Проведены расчеты насоса окислителя, насоса горючего и активной одноступенчатой турбины. Графическая часть представляет собой меридиональное сечение ТНА. Фронтальное сечение насосов с улитками и турбина. Данный двигатель следует устанавливать на 3-ю ступень ракет-носителей. ДУ представляет собой однокамерный ЖРД многократного включения с насосной системой подачи. Двигатель выполнен по открытой схеме (без дожигания генераторного газа) и способен нормально функционировать в условиях вакуума, невесомости и длительного пребывания в космосе. В качестве компонентов используется АК-27 и ТГ-02. В качестве компонента отвечающего за управление, наддув баков и продувку используют газообразный гелий (ТУ51-689-75). Первоначальная раскрутка турбины осуществляется с помощью пусковых поршневых насосов. Правильность срабатывания агрегатов и нормальное функционирование ДУ осуществляется с помощью датчиков и сигнализаторов давления.

Содержание
Раздел I 2
Исходные данные. 2
Назначение двигательной установки. 2
Двигатели аналоги и их характеристики. 2
Раздел II 4
Краткая характеристика топлив, оценка влияний на ракету и окружающую среду. 4
Выбор и обоснование системы подачи. 7
Запуск. Работа. Останов ДУ. 8
Циклограмма работы двигателя. 9
Энергетический расчет. 9
Расчет насоса окислителя 14
Расчет насоса горючего. 27
Расчет турбины 38
Литература 47

Технические характеристики:
Мощность турбины: 317,1 кВт
Мощность насоса горючего: 124,9 кВт
Мощность насоса окислителя: 192,2 кВт
Вид подводимого генераторного газа: восстановительный
Расход газа через турбину: 0,509 кг/с
Температура газа: 1155 К
Частота вращения вала: 4775 1/с

Состав: Турбонасосный агрегат (СБ), Спецификация, Технологические требования, Пневмогидравлическая схема двигателя, Пояснительная записка Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Транспорт / Космические системы и ракетостроение / Проектирование турбонасосного агрегата

Турбонасосный агрегат
КП.docx
Пневмогидравлическая схема двигателя _ КП.007.004.000.ПГС.cdw
СпецификацияТНА.spw
ТНА.cdw
