Воронежский государственный технический университет
Кафедра "Ракетных двигателей"
Курсовой проект по дисциплине " Теория и расчет ТНА"
На тему: "Расчет турбины турбонасосного агрегата"
Воронеж 2018
Исходные данные:
2,7970 кг/с – расход газа через турбину ;
300 К – полная температура газа перед турбиной ;
20480000 Па – полное давление газа перед турбиной ;
17860000 Па – давление на выходе из узла турбины;
1,15 – степень понижения давления газа на турбине;
1,4 – показатель адиабаты газа, питающего турбину;
1,06 – коэффициент сжимаемости;
4126,3802– газовая постоянная рабочего тела (Дж/кг∙К);
39500 об/мин.

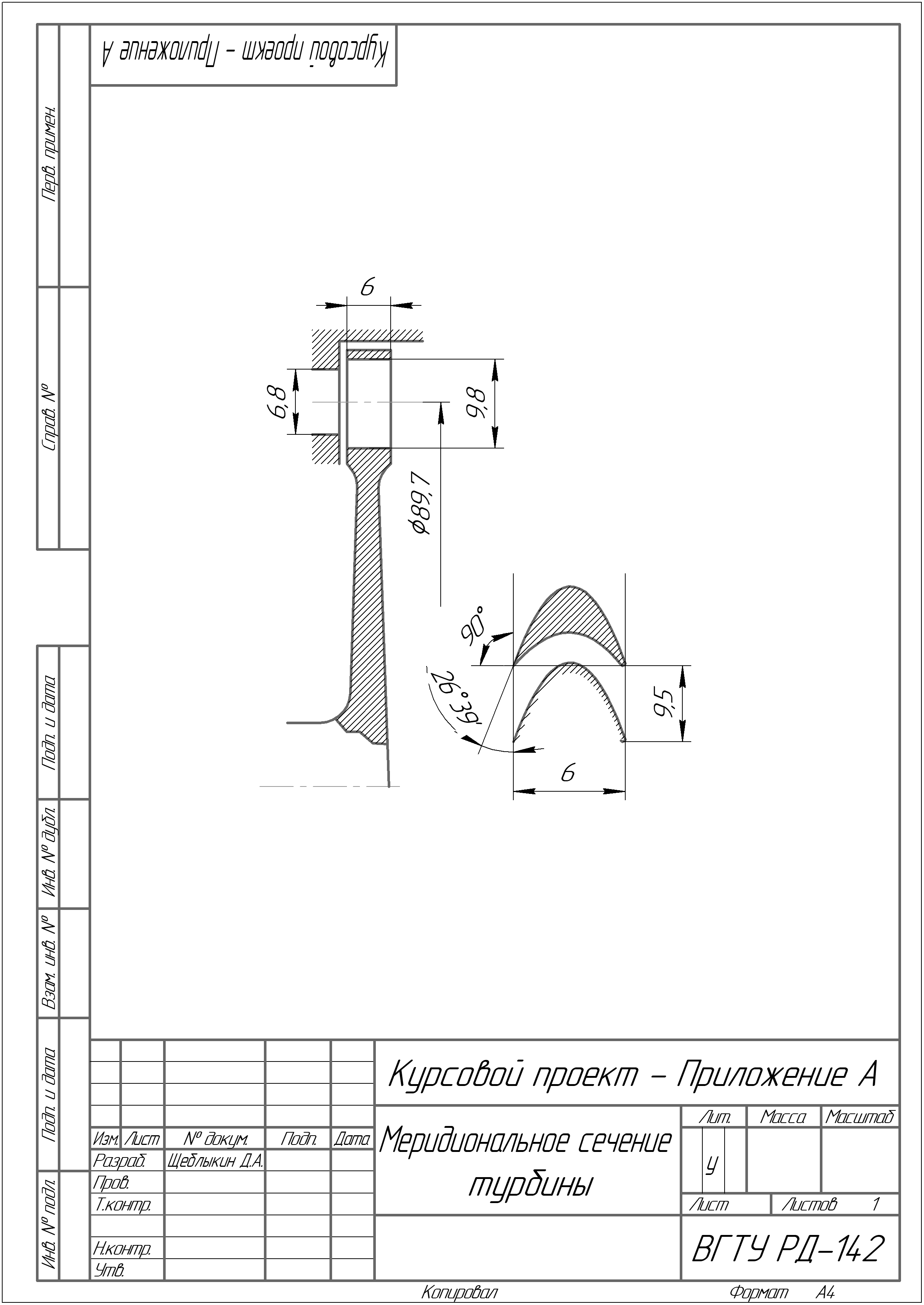

В данной работе рассматривается вариант расчета газовой турбины, проектирование меридионального сечения и лопаток турбины.
Содержание
Введение
Выбор конструктивной схемы ТНА
Исходные данные для расчета
Предварительный расчет параметров турбины
Расчет параметров рабочего тела на выходе из соплового аппарата
Определение размеров соплового аппарата турбины
Определение параметров решетки рабочих колёс
Графическая часть результатов проектного расчета
Список литературы
