Проектирование разгонного блока

«Сибирский государственный аэрокосмический университет
имени академика М.Ф. Решетнева»
(СибГАУ)
Институт космической техники
Кафедра летательных аппаратов
РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ
по дисциплине: «Основы проектирования, конструирования
и производства РБ»
на тему: "проектирование разгонного блока"
Красноярск 2017

Данный разгонный блок (РБ) предназначен для решения некоторых транспортных задач в космическом пространстве (КП), в частности, для довыведения космического аппарата (КА) массой m0ка=4500 кг с начальной высоты hн=250 км на конечную высоту hк=20 000 км.
Целью данной работы является проектирование РБ.
Основной проблемой является повышение качества и эффективности применения, а также снижение стоимости проектируемого РБ. Повышение качества включает в себя снижение габаритных характеристик РБ и подбор условий для максимальной экономии топлива.Также необходимо компактно распределить все системы РБ для уменьшения его объема, занимаемого под головным обтекателем (ГО), с целью увеличения массы полезной нагрузки (ПН). Это позволит заметно увеличить энергетические возможности ракеты-носителя (РН) по выведению ПН на околоземные орбиты.

Исходные данные:

hн=250 км - высота начальной орбиты
hк=20 000 км - высота конечной орбиты
m0ка=4 500 кг - масса КА
iн=63º - наклонение начальной орбиты
iк=0º - наклонение конечной орбиты
ОГЛАВЛЕНИЕ
Принятые сокращения
Введение
1. Баллистический и массовый расчеты РБ
1.1 Баллистические расчеты
1.2 Расчет массово-энергетических характеристик
2. Компоновка РБ
2.1. Зона полезного груза РН
2.2. Расчет объемов топливных баков и подсистем РБ
Приложение 1

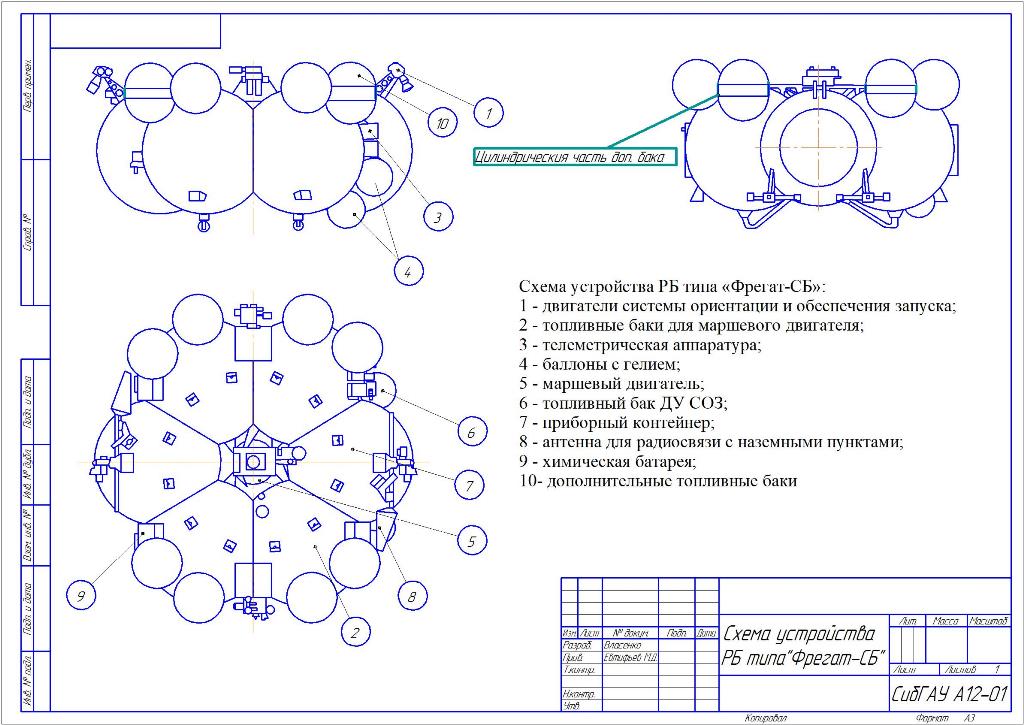

Состав: Пояснительная записка, расчет массово-энергетических характеристик, расчет орбитальных переходов, Схема устройства разгонного блока "Фрегат", Схема размещения в головном обтекателе разгонного блока "Фрегат" Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Космические системы и ракетостроение / Проектирование разгонного блока

1\ᮢ-ࣥ᪨.mws
1\ ᮢ ஥.docx
1\ࡨ.cdw
1\室 ࡨ.mws
1\奬 ன⢠ ࠧ饭 ॣ - .cdw
1\奬 ன⢠ ࠧ饭 ॣ.cdw
1\奬 ன⢠ ࠧ饭 ॣ.jpg
1\ࠣ.frw
1
