Омский государственный технический университет
Кафедра авиа и ракетостроение
РГР по дисциплине "Твердотельное моделирование РКТ"
На тему: "Создание параметрической 3Д модели"
Омск 2019
Исходные данные прописаны в матмоделях деталей (сборках).

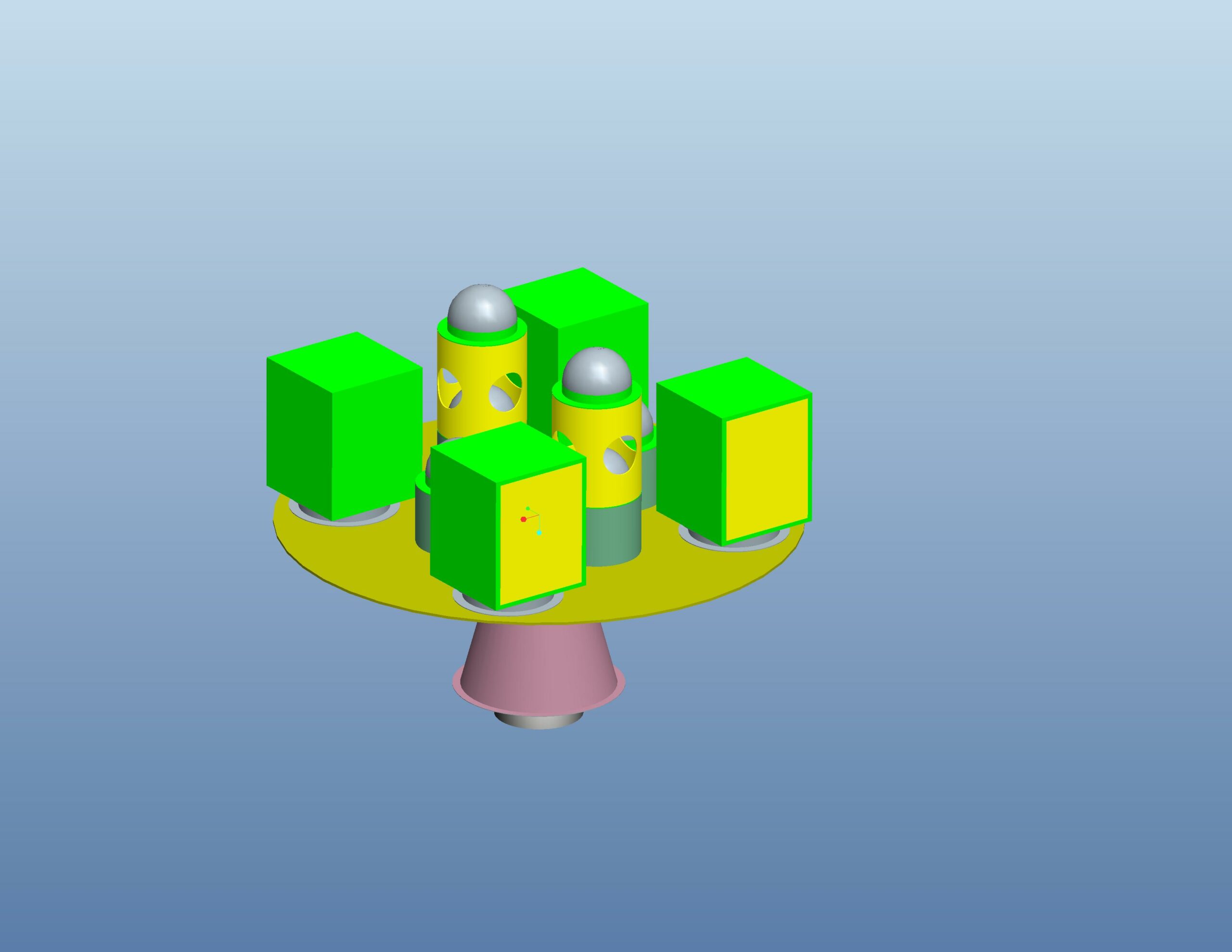

Цель: построение параметрической модели разгонного блока.
Проинженер позволяет прописывать исходные данные и рассчитывать необходимые параметры, которые повлияют на размеры детали (сборки в целом), т.е. нет необходимости каждый раз изменять размеры деталей в эскизе, как это делалось ранее в программе «Компас-3D», достаточно корректно привязать детали друг к другу, «прописать» матмодели (например, бака горючего (окислителя), двигательной установки), задать плотности каждой детали и определить как общую массу всей сборки, так и каждой детали по отдельности.
Оглавление:
1.Введение……………………………………………………………….………. ………………………..3
2.Создание 3D модели и привязки………………………………………………………………….….4
3.Создание математической модели………………………………………………………………..….7
4.Параметрический анализ МРБ на основе 3D модели………………………………………..……8
5.Вывод…………………………………………………………………………………….…….…..…...11
