Разгонный блок КВРБ для ракет-носителей среднего и тяжелого класса

1
3
144
2
0
50

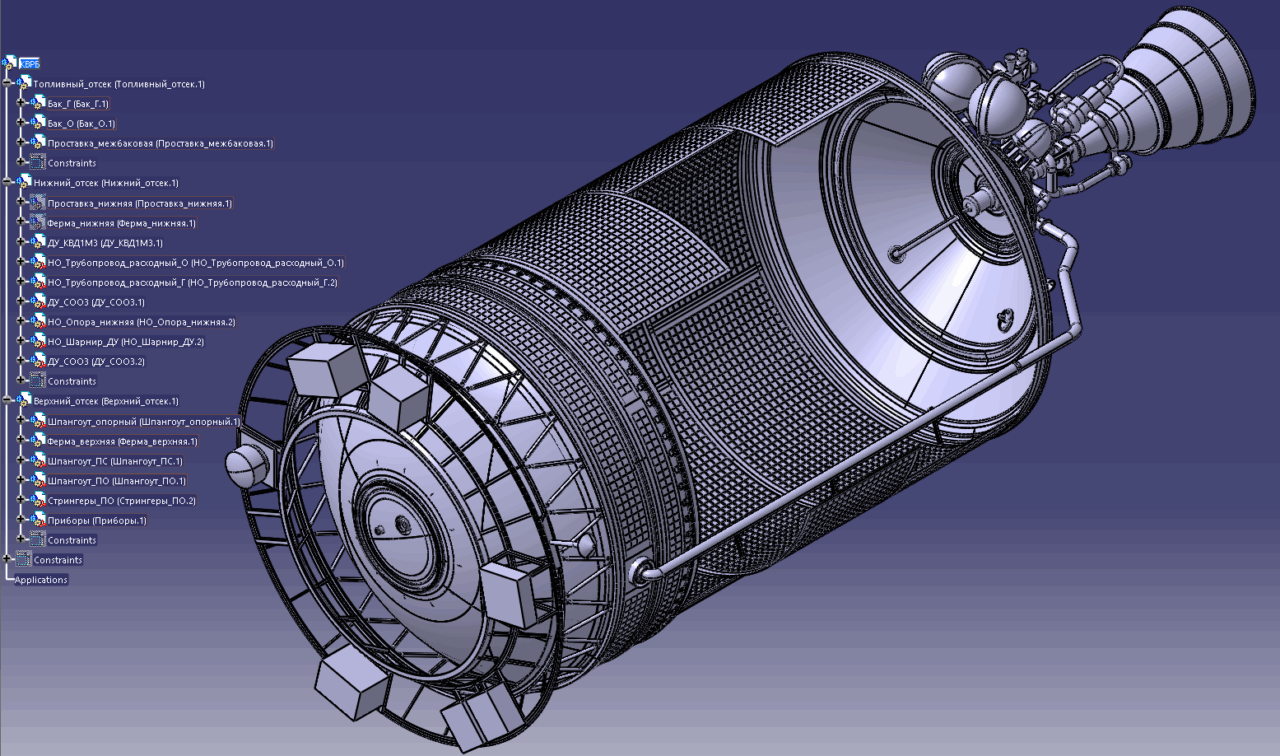

3D модель Разгонный блок КВРБ для ракет-носителей среднего и тяжелого класса

Модель из моего дипломного проекта в Бауманке-2008.
Кислородно-водородный разгонный блок для РН производства ГКНПЦ им М.В.Хруничева.
Предназначался для РН "Протон-М" и "Ангара А5".
Основной упор в модели сделан на конструкцию баков, остальные элементы представлены габаритными моделями.
Спроектировано в CATIA V5. Приложен STEP-файл сборки.
