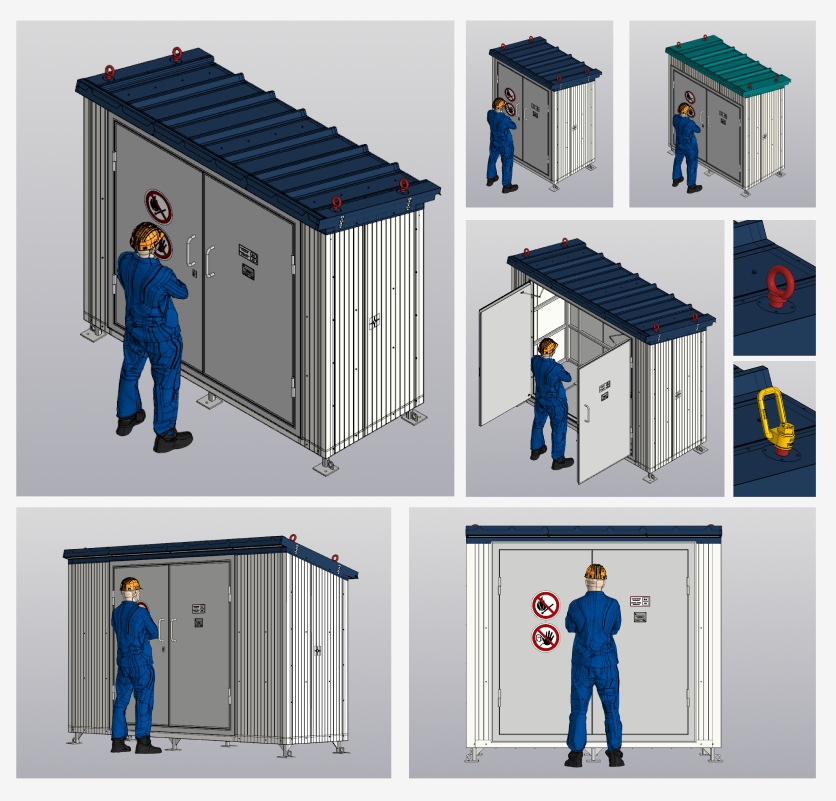

Параметрическая модель блока подготовки газа. Исходные параметры заданы в файле "Шкаф (компановка)", параметры меняются в панели "переменные" (в дереве модели), переменные подписаны. Можно менять:
- ширину, высоту, длину (меняется количество панелей, стоек, связей, крепежа, а так же тип двери)
- изображение двери (открыто/закрыто)
- тип двери (левая/правая для маленьких габаритов шкафа)
- цвет панелей и крепежа (сделано исполнениями, обновляется спецификация)
- тип рым-болтов (вручную, через включить/исключить из расчета)
Особенности:
- Все исходные данные расположение в файле "Шкаф (компановка)", там же структурная схема.
- Модель иногда выдает ошибки, нужно быть аккуратнее, ошибки можно пропустить и перестроить.
- На базе данной модели сделал очень быстро большое количество шкафов (с газовым оборудованием).
