МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУ
Кафедра Испытание летательных аппаратов

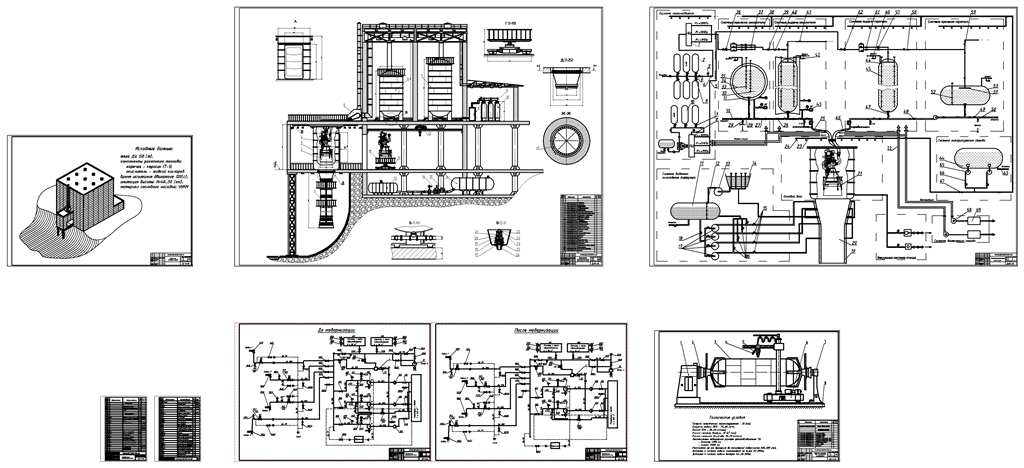

Дипломный проект на тему Проектная разработка вертикального стенда огневых испытаний с имитацией высотных условий для жидкостного ракетного двигателя с выдвижным сопловым насадком
Москва 2017
В данной дипломной работе спроектирован вертикальный стенд огневых испытаний жидкостного ракетного двигателя.
В общей части дипломного проекта произведен проектный расчет конструкции стенда. Рассчитаны объёмно - геометрические и массово - энергетические характеристики стенда. В результате была сформирована конструктивно-пневмогидравлическая схема, соответствующая заданным исходным данным на проектирование.
При расчете на прочность выполнен расчет на прочность вакуумной камеры и сильфон трубопровода подачи окислителя.
В описании конструкции стенда были описаны основные системы и агрегаты проектируемого стенда.
В технологической части дипломного проекта был разработан технологический процесс нанесения теплозащиты на криогенный стендовый топливный бак.
В специальной части выполнена модернизация системы пожаротушения на нулевой отметке РКН «Зенит».
В разделе охраны труда рассмотрены, правилы и меры безопасности при работе с горючим (керосином), способы уничтожения невыработанных остатков жидких КРТ в баках ступеней ракет. Также был произведен расчет средств молниезащиты хранилищ КРТ.
В экономической части дипломного проекта была рассчитана себестоимость проектирования стенда и затраты на материалы и комплектующие элементы, необходимые для создания опытного образца; приведена оценка косвенного экономического эффекта от использования вертикального огневого стенда для испытаний ЖРД.
Техническое задание и исходные данные к работе
Стенд вертикальный: тяга двигательной установки Рду=150 [т]; компоненты ракетного топлива: горючее – керосин,___ окислитель – жидкий кислород; имитация высоты: H = 40…50 [км]; материал соплового насадка – УУКМ; время испытаний = 120 [с].
Содержание
Основная часть
Анализ конструктивных схем
Проектный расчет конструкции стенда
Расчет на прочность элементов конструкции
Описание конструкции стенда
Технологическая часть: Разработка технологического процесса нанесения теплозащиты на криогенный стендовый топливный бак
Специальная часть: Модернизация системы пожаротушения на нулевой отметке стартового комплекса РКН «Зенит»
Охрана труда
Правила и меры безопасности при работе с горючим (керосином)
Расчет средств молниезащиты хранилищ КРТ
Способы уничтожения невыработанных остатков жидких КРТ в баках ступеней ракет
Экономическая часть: Экономическое обоснование разработки и использования стенда
