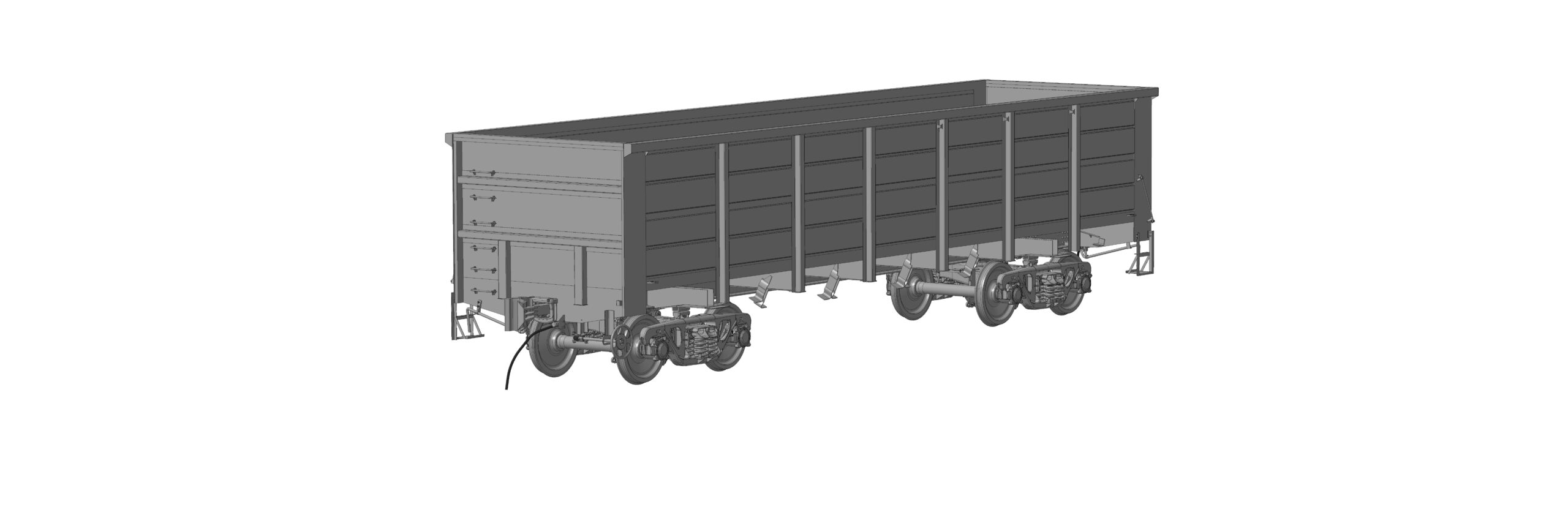

Трехмерная модель железнодорожного полувагона 12-783. Модель выполнена по чертежам и натурным размерам. Количество деталей более 450.
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- 3D модель полувагона 12-783
3D модель полувагона 12-783
0
73
5781
12
12
1 000
Сообщить о проблеме
Автор
Peter
Goldmark
Дата
20.10.2017
Язык
Русский
Состав
3D Сборка
Софт
STEP / IGES AP 242
Отзывов пока нет
Содержимое архива
-
12-783 Полувагон STEP AP214.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Alisher Turakulov
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте!
Отличные у Вас модели вагонов!
Есть ли у Вас модели ж/д платформы и цистерны для жидких углеводородов (с высочайшей степенью детализации)?
Пожалуйста, если есть, загрузите на сайт.
В данной модели отсутствует подвагонное оборудование: тормозная система с рычагами, ресивером, воздухораспределителем...
Можете прислать файл STEP, STL, STP, IGS на почту. Какой-то все равно открою, Спасибо за скорый ответ.
Проверьте почту. Тут файл в архиве тоже заменил на версию AP214, проверял в КОМПАС 20, открывает корректно.
Файл битый с множеством артефактов, Как вернуть потраченные баллы. Или обновите файл.
Файл целый, такой точно как на картинке предварительного просмотра.
Попробуйте рассказать поподробнее о своей проблеме, чем открываете (какое ПО, какая версия), как выражены артефакты и т.п.
у меня KOMPAS V19 артефакты в виде неправильной геометрии плоскостей в районе колесной базы и еще сквозные полосы уходят в бесконечность.
Я Вам верю и так, но это не значит что модель кривая. Я открыл файл в SolidWorks 21 - все отображается корректно. Тут проблема конкретно в совместимости Вашего ПО с STEP AP242. Попробуйте открыть в другом софте.
Модель хорошая. но вот с основной сборкой работать не возможно. А после распаковки поди разберись что куда. плохо нет исходников, а этот международный формат STEP все портит.
Исходники есть. Модель построена в Компасе. По субъективным причинам не могу её выложить.
Спасибо большое. Вы мне неделю работы и неделю рысканий в интернете в поиске чертежей сэкономили!
Здраствуйте, ищу полувагон со всеми деталями.
Интересует ваша работа!
Но в отличии от ваших хопперов на рисунке не видны элементы тормозной системы (магистраль, резервуары, распределитель итд) и люки кузова.
Работа имеет недостающие детали или просто на рисунке не видно?
Спасибо!
Скажите, сцепку СА-3 можете отдельно собрать и выложить? Мне для компоновки локотрактора надо... Спасибо!
Время затраченное на моделирование зависит от множества факторов. При наличии всей документации 1-2 недели.
Как сборка. Модель выполнена в Компасе, и переконвертирована в международный формат STEP.
Сколько времени потрачено на создание такой сборки?
Вопрос: модель откроется как сборка (и все детали будут доступны) или как одна деталь (поверхностная)?
