Полувагон 12-757

Омский государственный университет путей сообщения (ОмГУПС)

Кафедра «Вагоны и вагонное хозяйство»
Расчетно-пояснительная записка к курсовому проекту «Конструкция и расчет вагонов»
На тему: «КОНСТРУИРОВАНИЕ И РАСЧЕТ ВАГОНОВ»
Омск 2017

Целью выполнения курсового проекта является конструирование и расчет вагона модели 12-757, в ходе работы произведен расчет поперечной устойчивости вагона при неблагоприятном сочетании сил, определена экономическая эффективность вагона при внедрении данной разработанной конструкции. Выбраны основные технико-экономические параметры вписывания вагона в габарит.
В данном курсовом проекте увеличили грузоподъемность, определили линейные размеры, вписали вагон в габарит Тпр подвижного состава, определили нагрузки (действующие на вагон и его части) рассчитали и выбрали ось колесной пары по условному методу, обеспечили устойчивость движения колесной пары.

Содержание
Реферат 3
Введение 5
1. Описание конструкции вагона и тележки 7
2. Выбор основных параметров вагона 11
2.1. Расчет грузоподъемности вагона 11
2.2 Определение линейных размеров вагона 13
3. Вписывание вагона в габарит подвижного состава 14
3.1 Определение горизонтальных размеров строительного очертания вагона 14
4. Нагрузки, действующие на вагон и его части 18
4.1 Вертикальные нагрузки, действующие на детали тележки 18
4.1.2 Вертикальная динамическая нагрузка 19
4.1.3 Суммарная вертикальная нагрузка 21
4.2 Боковая нагрузка 21
4.3 Нагрузки, обусловленные силами инерции 22
5. Расчет оси колесной пары по условному методу (метод ЦНИИ-НИБ) 25
6. Устойчивость движения колесной пары по рельсовой колее 29
7. Расчёт на прочность кузова полувагона 32
8. Технико-экономическое обоснование эффективности разработанной конструкции вагона 36
Заключение 41
Библиографический список 42

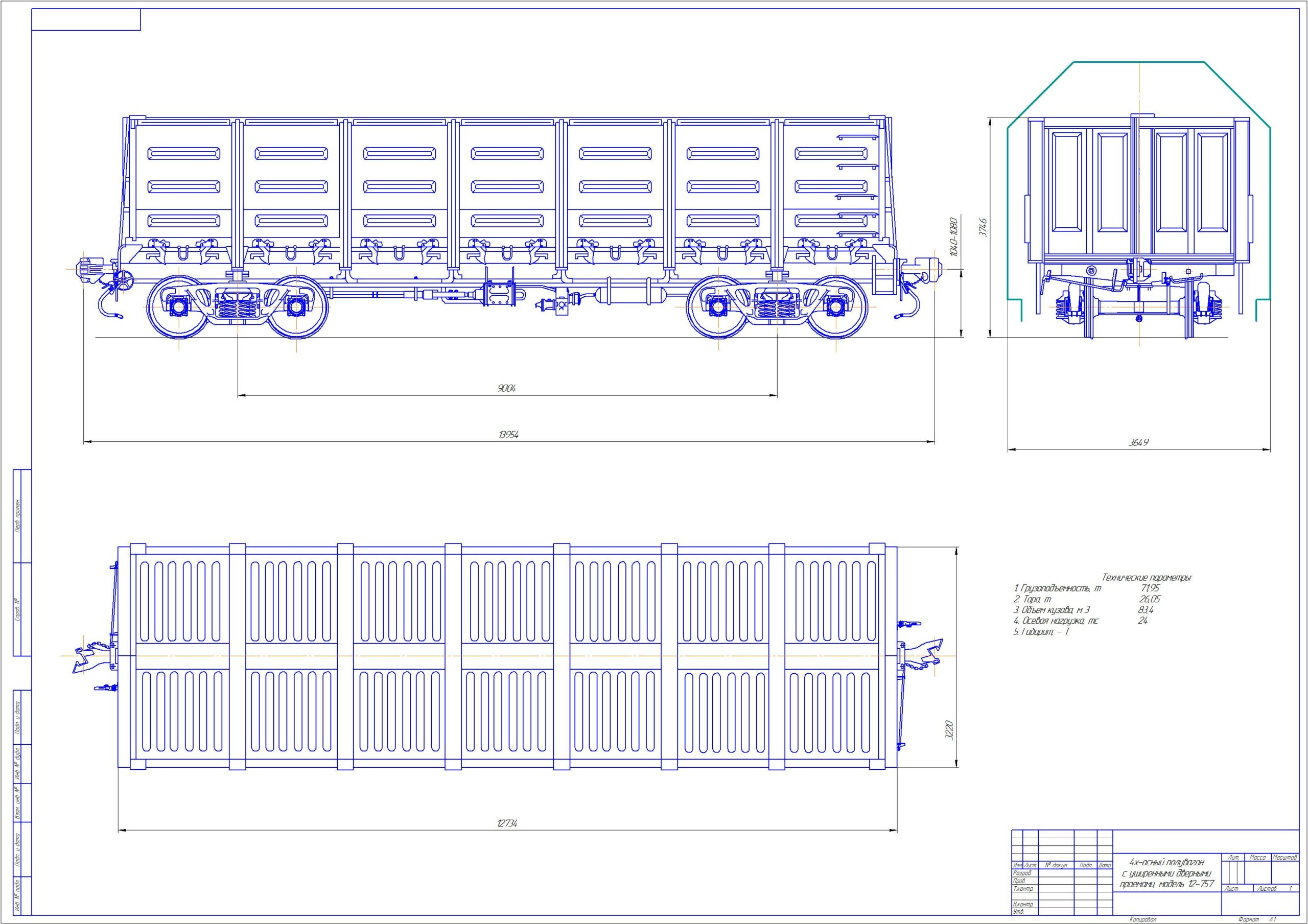

Состав: Чертеж общего вида. Полувагон модели 12-757 Язык документа
