Попепечный борт при откинутых в горизонтальном положение предназначен для обеспечение достаточного расстояния бортов у двух сцепленных платформ передвижения человека между платформ. А так же в горизонтальном положении поперечные борта сцепленных платформ образуют мостик для проезда самоходом при погрузке на платформы колесной и гусеничной техники.
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- Борт поперечный вагон-платформы универсальной модели 13-9808
Борт поперечный вагон-платформы универсальной модели 13-9808
0
0
800
6
0
80
Сообщить о проблеме
Автор
ЖАКЕ
Дата
02.02.2021
Язык
Русский
Состав
Сборочный чертеж, деталировка, спецификация, 3D модель петли
Софт
КОМПАС-3D 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
КД248.00.00.03 _ Лист.cdw
-
КД248.00.00.04 _ Стойка.cdw
-
КД248.00.00.01 _ Обвязка.cdw
-
КД248.00.00.00 _ Борт поперечный спецификация.spw
-

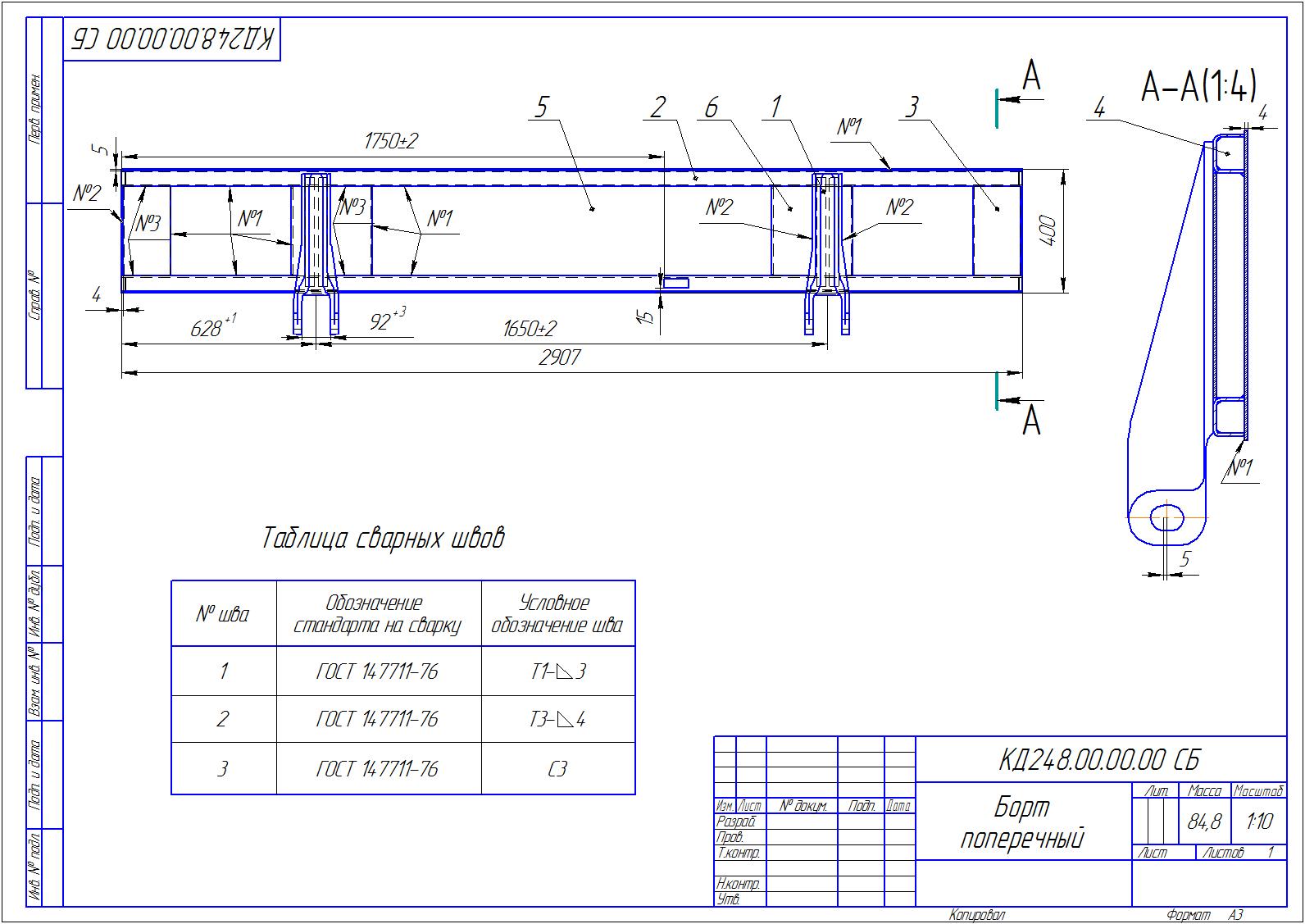

Борт поперечный Сборочный чертеж.jpg
-
КД248.00.00.02 _ Стойка.cdw
-
КД247.00.00.04 _ Заглушка.cdw
-
Борт поперечный Сборочный чертеж.cdw
-
Петля поперечного борта.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
