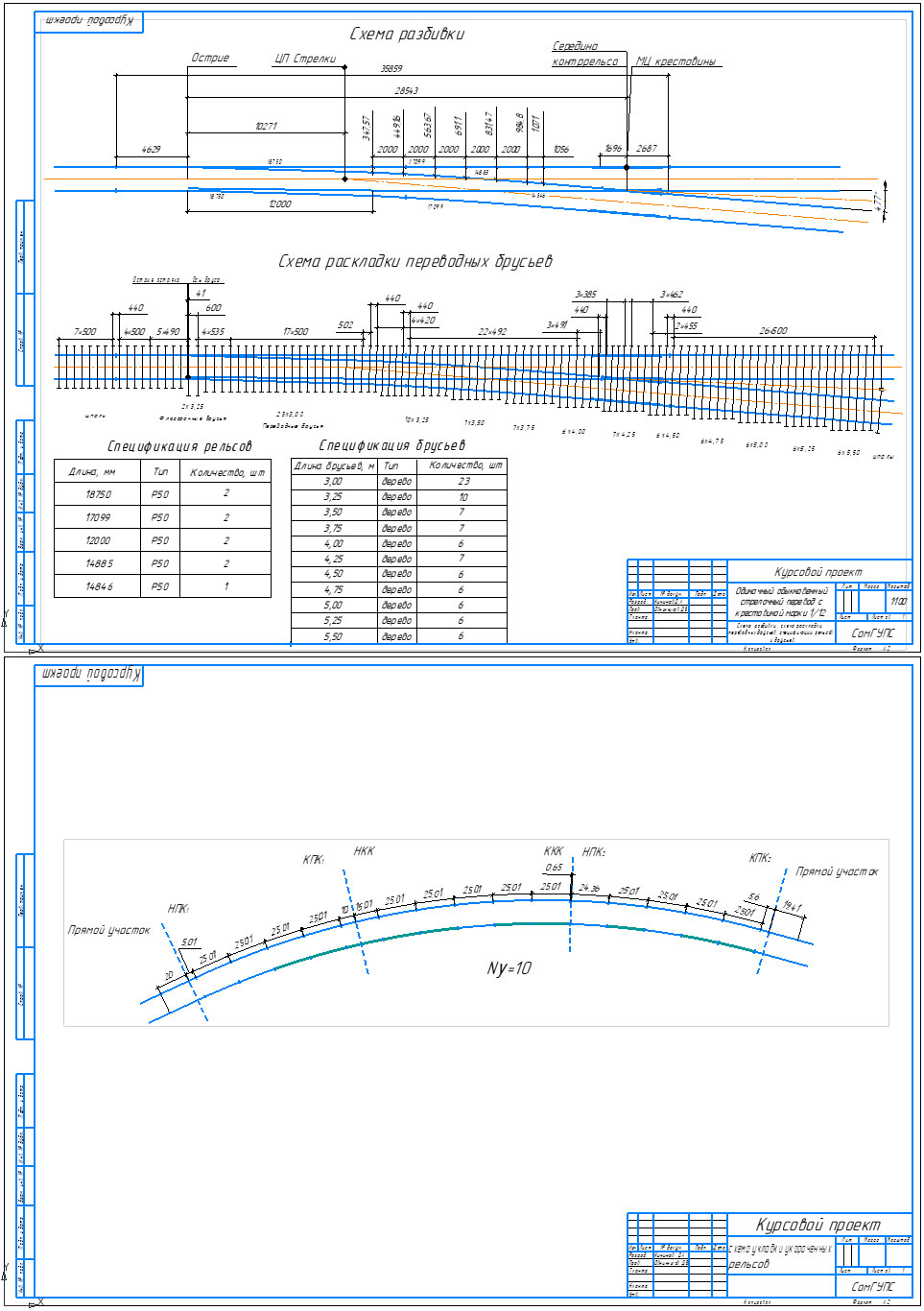

Чертеж стрелочного перевода марки 1/12

Самарский государственный университет путей сообщения
Кафедра путь и железнодорожное строительство
Курсовой проект по дисциплине "Железнодорожный путь"
На тему: Проектирование и расчет одиночный обыкновенный стрелочный перевод с крестовиной марки 1/12
Самара 2014

В данном проекте производится расчет обыкновенного одиночного стрелочного перевода, а также расчёт числа и порядок укладки укороченных рельсов на внутренней нити кривой
Курсовой проект содержит 2 листа формата А2 графической части, 29 страниц пояснительной записки, содержащей 14 рисунков, 4 таблицы

Содержание
1. ПРОЕКТИРОВАНИЕ И РАСЧЕТ РЕЛЬСОВОЙ КОЛЕИ 3
1.1. Определение возвышения наружной рельсовой нити в кривой 3
1.2. Определение ширины колеи. 4
1.3. Проектирование переходных кривых 7
1.4. Расчёт числа и порядка укладки укороченных рельсов на внутренней нити кривой 9
2. ПРОЕКТИРОВАНИЕ ОБЫКНОВЕННОГО ОДИНОЧНОГО СТРЕЛОЧНОГО ПЕРЕВОДА 15
2.1. Исходные данные 15
2.2. Определение марки крестовины 16
2.3. Определение длины крестовины 18
2.4. Расчет стрелки 21
2.5. Основный размеры для разбивки стрелочного перевода 24
2.6. Определение длины рельсов соединительной части 28
2.7. Указания к проектированию эпюры 29
