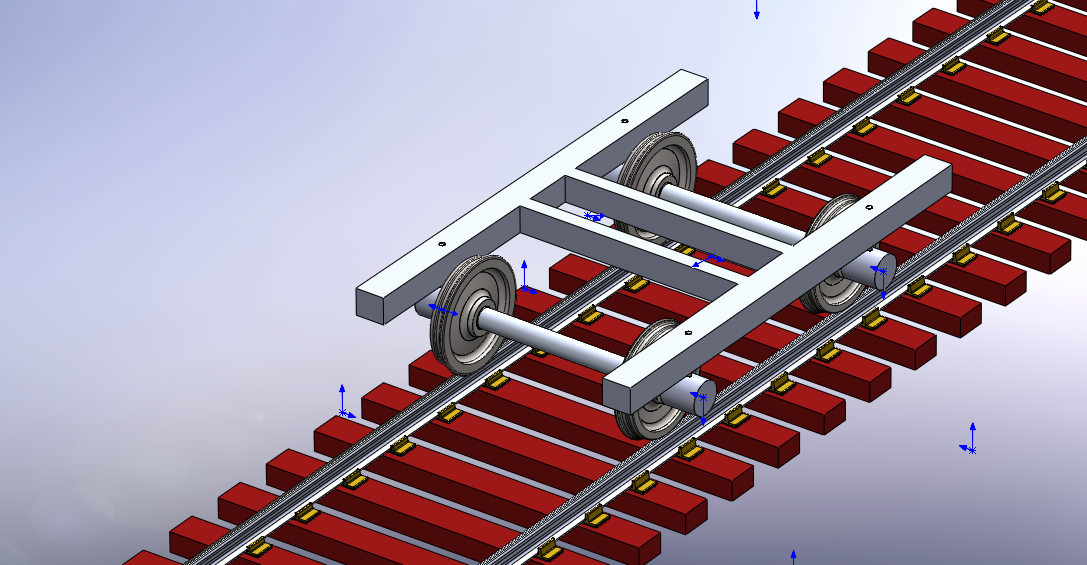

Упрощенная сборка тележки вагона метрополитена 81-717. Точному моделированию подвержены колесная ось и колесо диаметром 780мм с малоизносистым профилем катания МИНЭТЭК (аналог ДМетИ ВР) все остальные элементи тележки смоделированы упрощенно. База тележки 2100мм
Рельсовый путь:
Рельсы типа Р50
радиус кривой 600м
подрельсовая подкладка типа "Метро"
. Масса - 4,8 т, база - 1850 мм.
(Движение моделировалось с помошью Solidworks motions)
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- Движение двухосной тележки вагона в кривом участке железнодорожного пути
Движение двухосной тележки вагона в кривом участке железнодорожного пути
0
83
1919
12
0
20
Сообщить о проблеме
Автор
Олег Рафальский
Дата
04.04.2016
Язык
Русский
Состав
3D сборка и все детали
Софт
SolidWorks 2015 SP2
Как открыть?
Отзывов пока нет
Содержимое архива
-
Букса_2.SLDPRT
-
Колесо_МИНЭТЕК.SLDPRT
-
Рама.SLDPRT
-
Шпала_крепление.SLDPRT
-
колесная ось.SLDPRT
-
левый_рельс.SLDPRT
-
полная сборка_2_движение.SLDASM
-
правый_рельс.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
