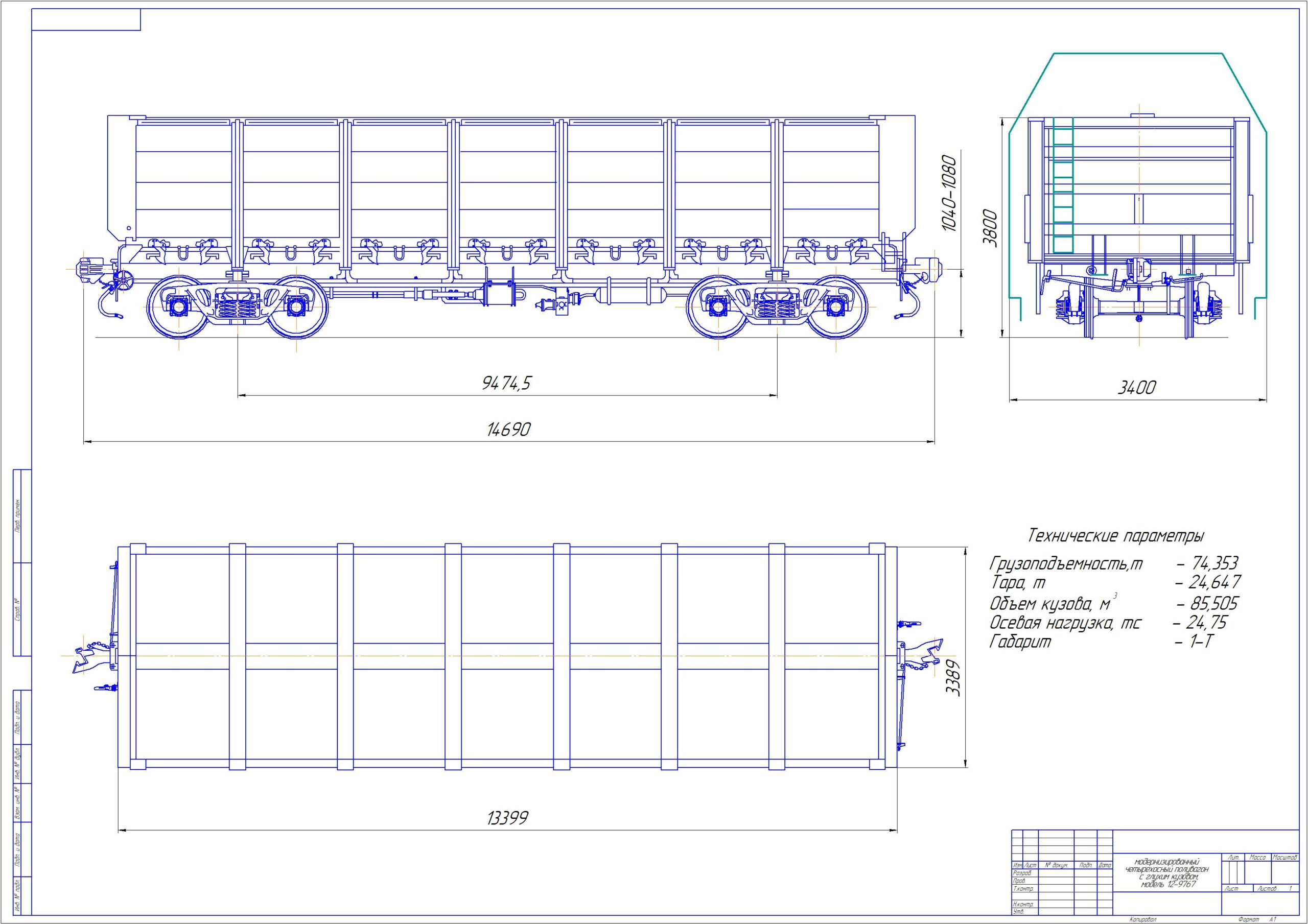

Конструирование и расчет 4-осного цельнометаллического полувагона с глухим кузовом модели 12-9767

Омский государственный университет путей сообщения (ОмГУПС)
Кафедра «Вагоны и вагонное хозяйство»
курсовой проект
«Конструкция и расчет вагонов»
Омск 2017

Целью выполнения курсового проекта является конструирование и расчет является 4-осного цельнометаллического полувагона с глухим кузовом модели 12-9767, в ходе работы произведен расчет поперечной устойчивости вагона при неблагоприятном сочетании сил, определена экономическая эффективность вагона при внедрении данной разработанной конструкции. Выбраны основные технико-экономические параметры вписывания вагона в габарит.
В данном курсовом проекте увеличили грузоподъемность, определили линейные размеры, вписали вагон в габарит 1-Т подвижного состава, определили нагрузки (действующие на вагон и его части) рассчитали и выбрали ось колесной пары по условному методу, обеспечили устойчивость движения колесной пары по рельсовой колее, рассчитали годовую экономическую эффективность.

Содержание
Реферат 4
Введение 6
1. Описание конструкции вагона и тележки 7
2. Выбор основных параметров вагона 11
2.1. Расчет грузоподъемности вагона 11
2.2 Определение линейных размеров вагона 13
3. Вписывание вагона в габарит подвижного состава 15
3.1 Определение горизонтальных размеров строительного очертания вагона 15
4. Нагрузки, действующие на вагон и его части 19
4.1 Вертикальные нагрузки, действующие на детали тележки 19
4.1.2 Вертикальная динамическая нагрузка 20
4.1.3 Суммарная вертикальная нагрузка 22
4.2 Боковая нагрузка 22
4.3 Нагрузки, обусловленные силами инерции 23
5. Расчёт на прочность кузова полувагона 26
6. Технико-экономическое обоснование эффективности разработанной конструкции вагона 30
Заключение 35
Библиографический список 36
