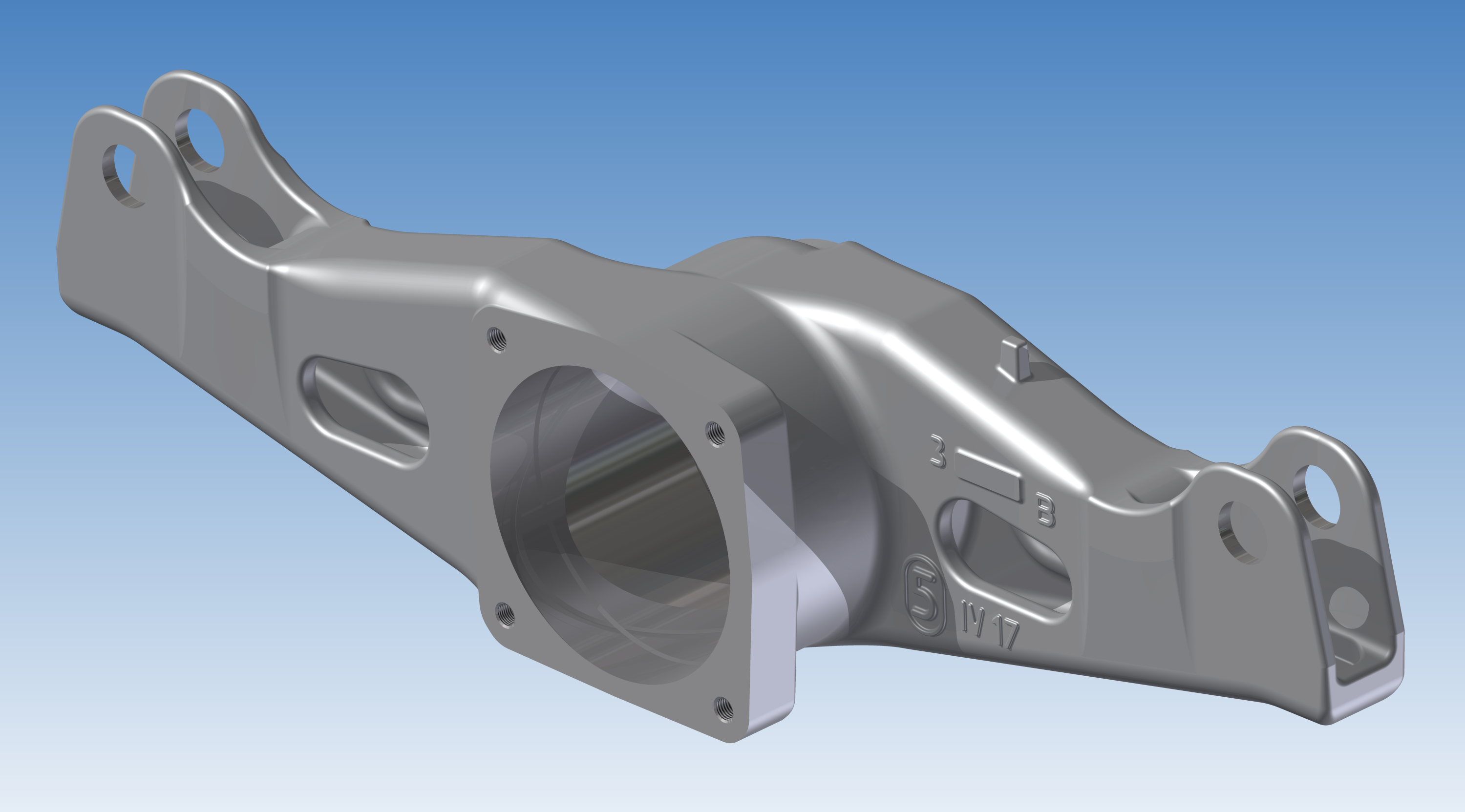

Корпус буксы-балансира тележки 18-522, используемой под 6-осными думпкарами на путях промышленного транспорта. Осевая нагрузка до 25т/ось. Модель без дерева построения выполнена в двух степенях подробности, - стандартная детализация (с указанием всех радиусов и фасок) и [EC] (стандартная детализация с обязательной маркировкой литых деталей)
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- Корпус буксы 522.10.003-1
Корпус буксы 522.10.003-1
0
3
300
2
19
100
Автор
kimek2006
Дата
21.11.2023
Язык
Русский
Состав
3D модель без истории построения
Софт
STEP / IGES 2014
Содержимое архива
-
522.10.003-1 Корпус буксы
-
522.10.003-1 Корпус буксы [EC].png
-
522.10.003-1 Корпус буксы [EC].stp
-
522.10.003-1 Корпус буксы.stp
-
Расшифровка атрибутов в имени файла модели детали или сборки AutoDesk Inventor.pdf
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
19
По вопросу в каком виде интересует модель - думаю сборку тележки масштабом 1:1 одним фалом STEP Компас нормально откроет и детализирует по элементам.
13 посылок ушло...
Приветствую! Все получил! модель офигеная! детализация супер! то что надо для печати!
Профиль поправьте
Ок, спасибо.
Оптимизировал модели, – выбросил сетки для конечно-элементного анализа и так, по мелочи..., как результат, объем сократился примерно в 200 раз...
Добрый день, увлекаюсь 3D печатью из пластика уменьшенных моделей ж.д. узлов вагонов, недавно печатал тележку 18-578 (15%) от реального размера очень круто получилось (могу фотки скинуть), заинтересовала модель тележки 18-522, есть ли чертежи или модели остальных деталей (гаситель колебаний), рычаги, распорки, скользуны???? Триангель я так понимаю от 18-100 подойдет поэтому не спрашиваю.
Подобные увлечения приветствую! Посмотрел Ваши работы, впечатлило.... Вам как удобнее будет получить запрошенное? Модель тележки 1:1, комплект деталей в виде выводка файлов или только определенные детали/сборки? Степень подробности ([EC] / Standard / [S])? Осадка рессорного комплекта (свободное состояние / под думпкаром / своё)? Нужна именно 18-522 или 18-522А или УВЗ-11А (это похожие, но все же разные тележки, как по грузоподъемности, так и по конструктивным особенностям)? Формат экспорта может быть step / sat / x_t / iges / dwg (выбрать что-то одно). Телега очень большая, – каталог с тремя тележками (три степени подробности) в оригинальном формате ipt/iam (Inventor) занимает ~1Tбайт. В экспорте подрастет процентов на 20...40 (зависит от формата). На одну тележку вероятно понадобится 250...300G. Для посылки сообщите временный почтовый ящик... Как получите, – убьёте... Иначе не отобьетесь от любителей шары. И, как Вы понимаете, это рождественский подарок только для Вас....
Добрый день, спасибо большое! В общем все в моем профиле.
Добрый день. Получить такой подарок на рождество это очень круто!!! Не совсем понимаю про Степень подробности ([EC] / Standard / [S]), в общем работаю с деталями следующим образом: работаю в Компас 3D V22 в нем создаю детали или экспортирую из с других форматов (STEP пробовал вроде нормально на детали разбивает), потом сохраняю деталь в формате STL и в слайсере для настройки печати масштабирую с учетом рабочей зоны 3D принтера. Тележку 18-578 печатал каждую деталь отдельно размером 15% от реального, 375 часов печати и 30 часов ручной работы с пластиком (очистка подержек, сверловка, сборка , подгонка и т.д. в общем кропотливо). По вопросу какая именно нужна тележка 18-522 или 18-522А или УВЗ-11А, было бы очень круто напечатать УВЗ-11А и 18-522 (или А думаю она не сильно внешне отличается).
Добрый день! Очень круто получить такой рождественский подарок!!!! Благодарю. Не совсем понимаю про степени подробности ([EC] / Standard / [S]). В общем я использую следующий подход: работаю я в Компас 3D V22, там создаю детали в масштабе 1:1 или импортирую с других форматов например STEP также в масштабе 1:1. Как деталь готова я сохраняю ее в формат STL и далее открываю в программе слайсере (Cura или PrusaSlicer) и там уменьшаю до нужного размера с учетом возможных габаритов стола 3D принтера (у меня в настоящее время стол 380x380 мм, тележку 18-578 удалось напечатать 15% от реального масштаба, принтер печатал 375 часов + около 30 часов ручного труда по очистке поддержек, сверловки подгонке и т.д.). В принципе если это будет модель тележки одним файлом сборка 1:1 в формате STEP то думаю Компас разобьет все по деталям и с ними можно будет работать. При уменьшении иногда приходится дорабатывать детали чтобы они подходили по размеру, т.к. реальные зазоры в масштабе 1:1 при уменьшении до 15% и особенностей процесса 3D печати просто исчезают. Как пример при печати буксового узла колесной пары с детализацией до роликов подшипников пришлось немного уменьшить ролики чтобы они ращались, также редактировал проточки лабиринта буксы чтобы они вращались между собой без зацепления. По вопросу какая именно нужна тележка 18-522 или 18-522А или УВЗ-11А, учитывая что 18-522 и УВЗ-11А визуально явно отличаются балансирами средней колесной пары было бы не плохо обе, между 18-522 или 18-522А думаю любая. Единственный вопрос это наличие 250...300G свободного места, разом скачать файл такого размера сразу не куда, есть совобдных 211 Gb. В общем вроде все нюансы описал :)), с нетерпением жду сообщения, на ближайшие 3-4 месяца будет чем заняться с 3D принтером!!
Добрый день! Тут есть чертежи? Занимаюсь изготовлением продукции для вагоностроения, чертёж нужен для оценки возможностей производства по освоению такой детали.
Укажите код СЖА Вашего предприятия. Как только я его увижу и оно соответствует действительности, Вы получите желаемое.... Уточняющие вопросы: 1. А почему бы не обратиться к официальному калькодержателю? 2. Как вы собираетесь проводить испытания изделия (прочностные, приемо-сдаточные, периодические и т.д.), по какой методике? 3. По какому ТУ предполагается выпускать изделие?
Здравствуйте! Тут только 3д модель без истории построения в формате STEP, все как в описании.
Если нужен оригинальный чертеж, то вышлю, но на личную почту.
Формат файла чертежа – pdf & tif, т.е. в AutoCAD придется переносить ручками, не обессудьте....
Как можно получить PDF-версию эскизов?
Никак, – Вы же никаких координат не оставили, никакой информации о себе, никаких опубликованных работ...Homo incognito... Кроме того, не указали цель получения документации. Цель определяет дальнейший диалог. Я очень щепетильно отношусь к предоставлению информации, поскольку отдаю себе отчет о вреде, попади она в руки дельцов "промышленности в гараже". Шлепперов хватает и с кодами СЖА...
Благодарю автора за чертежи корпуса буксы балансира!
Извините за ремарку, но чертежа нет в архиве, только 3D
