Курсовая работа. Проектирование промежуточной станции

Уральский Государственный Университет Путей сообщения. Кафедра: Станции, узлы и грузовая работа. Курсовой проект по теме "Проектирование промежуточной станции"
по дисциплине «Железнодорожные станции и узлы» Екатеринбург 2017

Путевое развитие станции: число главный путей - 2; число приемоотправочных путей - 4; вытяжной путь - 1; предохранительный тупик - 1; погрузочно-выгрузочный путь - 1; выставочный путь - 1.
Род тяги: электрическая.
Исходные данные. Тип рельсов: на главных и станционных путях Р-65.
Марка крестовин стрелочных переводов: на главных путях 1/11; на станционных путях 1/9.
Полезная длина приемоотправочных путей: 1250м.
Длина погрузочно-выгрузочных фронтов на грузовом районе: для тарно-штучных 72 м; для навалочных грузов 60 м.
Рельеф местности на длине станционной площадки представлен на рисунке в документе

Содержание
ВВЕДЕНИЕ 3
1.АНАЛИЗ ИСХОДНЫХ ДАННЫХ 5
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ НОРМЫ ПРОЕКТИРОВАНИЯ РАЗДЕЛЬНЫХ ПУНКТОВ 7
2.1 Требования к размещению станционных путей в плане и в профиле 7
2.2 Схемы установки предельных столбиков и сигналов 11
2.3 Понятие о полной и полезной длине путей 13
2.4. Нормы размещение станционных путей в плане и профиле (стр 101-111 новый уч 2014г) 3-4ст
3. РАЗРАБОТКА МАСШТАБНОГО ПЛАНА ПРОМЕЖУТОЧНОЙ СТАНЦИИ 15
3.1 Классификация промежуточных станций 15
3.2 Пассажирские и грузовые устройства промежуточной станции 16
3.3 Координирование плана станции 18
4. ПОСТРОЕНИЕ ПОПЕРЕЧНЫХ ПРОФИЛЕЙ ЗЕМЛЯНОГО ПОЛОТНА И РАСЧЕТ ОБЪЕМА ЗЕМЛЯНЫХ РАБОТ 21
4.1 Земляное полотно и водоотводные сооружения 21
4.2 Определение объёма земляных работ 24
5. РАСЧЕТ СТОИМОСТИ СТРОИТЕЛЬСТВ ПРОМЕЖУТОЧНОЙ СТАНЦИИ 25
6.ТЕХНОЛОГИЯ РАБОТЫ СТАНЦИИ С ПОЕЗДАМИ РАЗЛИЧНЫХ КАТЕГОРИЙ 26
ЗАКЛЮЧЕНИЕ 28
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 29

Чертежи идут фрагментами (без штампа и рамки чертежа)

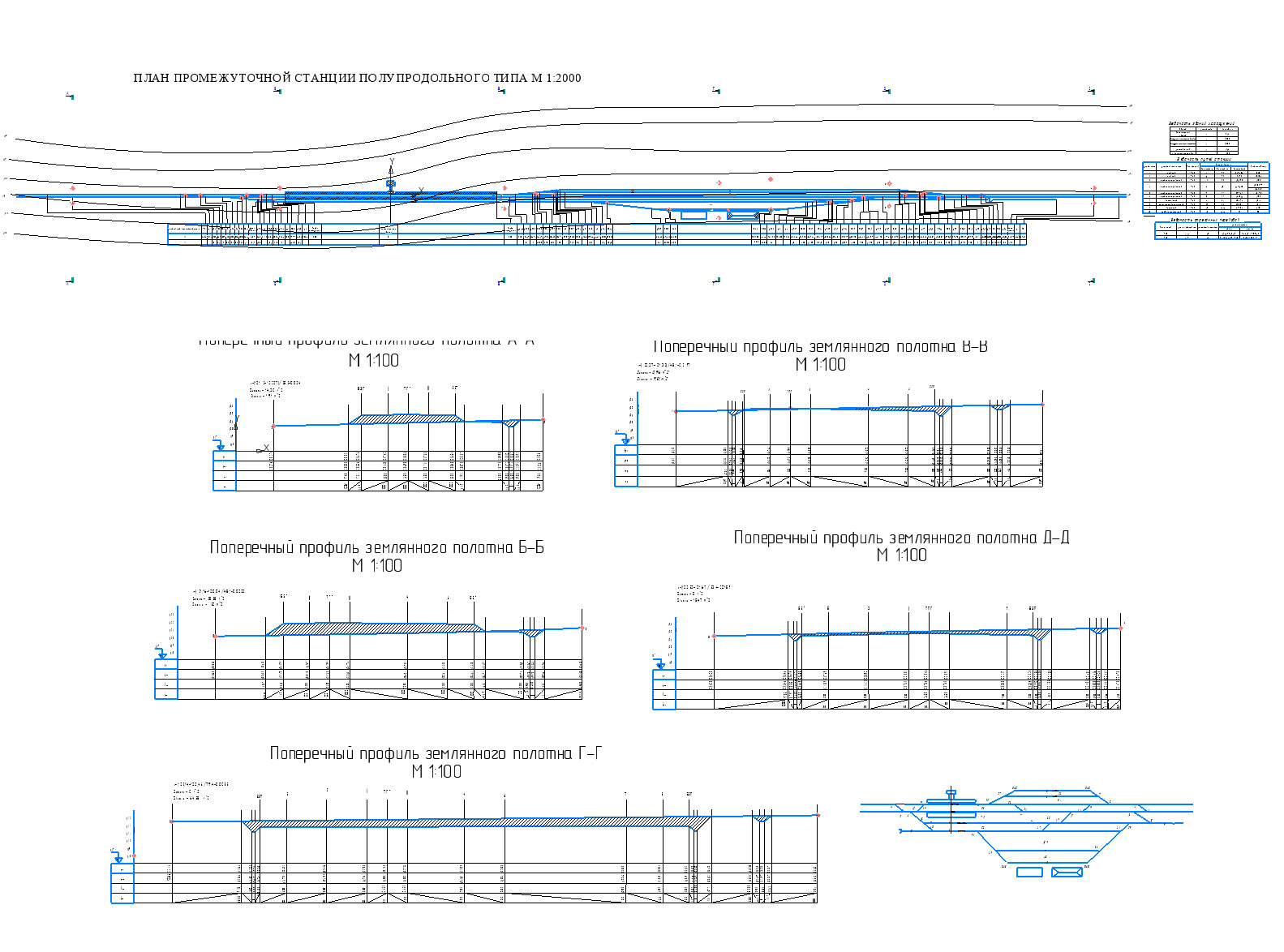

Состав: План промежуточной станции продольного типа. 4 профиля. ПЗ Язык документа

Софт: КОМПАС-3D 17

Файлы:
Курсач ААД/
Курсач ААД/профиль А-А.frw
Курсач ААД/Профиль Б-Б.frw
Курсач ААД/схема.frw
Курсач ААД/Профиль Е-Е.frw
Курсач ААД/профиль Г-Г.frw
Курсач ААД/профиль В-В.frw
Курсач ААД/Курсовая работа ААД.frw
Курсач ААД/Курсовая работа. Отчет ААД.docx
Курсач ААД/Профиль Д-Д.frw
