Курсовой проект по автоматике и телемеханике станционных систем

Федеральное агентство железнодорожного транспорта
Уральский государственный университет путей сообщения
Кафедра: «Автоматика, телемеханика и связь
на железнодорожном транспорте»
КУРСОВОЙ ПРОЕКТ
ПО ДИСЦИПЛИНЕ: «СТАНЦИОННЫЕ СИСТЕМЫ АВТОМАТИКИ И ТЕЛЕМЕХАНИКИ»

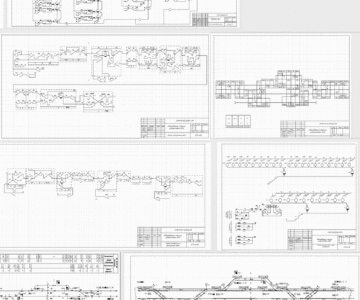

В данном курсовом проекте промежуточная станция оборудована элек-трической централизацией промежуточных станций ЭЦ-12-2000. Описаны схемы маршрутного набора и исполнительной группы. Так же рассмотрены схемы отмены и искусственного размыкания. Описан пульт-табло и схемы включения индикаторных ламп

В данной курсовой работе проводится:
– Описание схем маршрутного набора

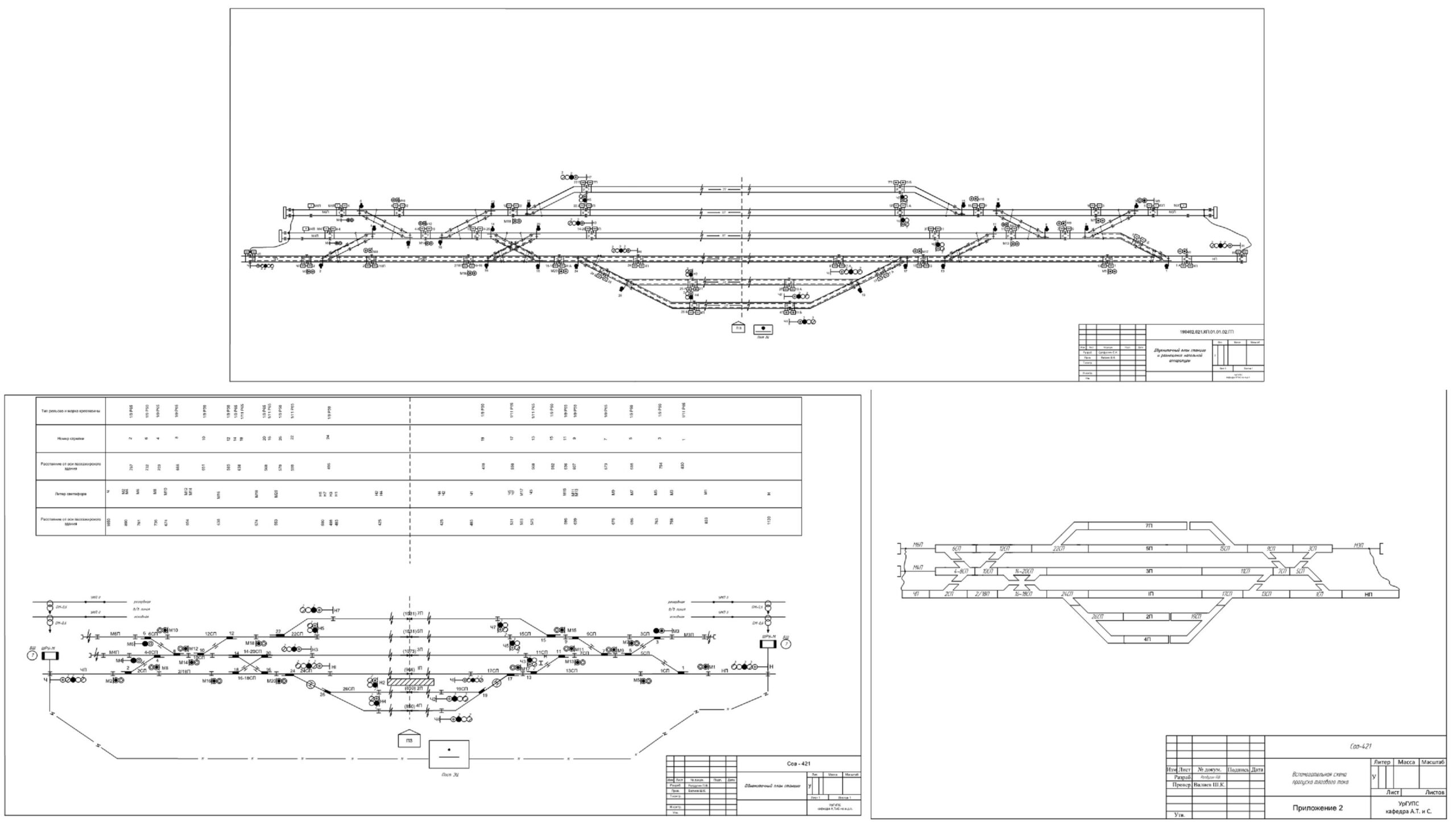

– Построение однониточного и двухниточного плана станции
– Описание схем управления стрелкой и пульт табло

СОДЕРЖАНИЕ

ВВЕДЕНИЕ………………………………………………………………....4
1. ЭКСПЛУАТАЦИОННАЯ ЧАСТЬ…………………………………......5
1.1. Характеристика станции……...………………...………...………..5
1.2. Обоснование выбора системы………………………………..........6
1.3. Маршрутизация и осигнализирование станции…………..………6
2. ТЕХНИЧЕСКАЯ ЧАСТЬ………………………………………………..8
2.1. Выбор рельсовых цепей и построение двухниточного плана станции....................................................................................................................8
2.1.1. Канализация тягового тока.....................................................9
2.1.2. Выбор рельсовых цепей......………………………….……...10
2.2. Описание схемы размещения схемных узлов …...……..………15
2.3. Описание схемы управления стрелкой..…………………..…..…15
2.4. Схемы установки и размыкания маршрута….…….…………….17
2.4.1. Схема кнопочных реле......………………………….…….....17
2.4.2. Схема автоматических кнопочных реле......………………..18
2.4.3. Схема стрелочных управляющих реле......………………..18
2.4.4. Схема противоповторных, вспомогательных конечных и промежуточных реле......……………………………………………………….19
2.4.5. Схема соответствия......………………………………………20
2.4.6. Схема контрольно-секционных реле......…………………...21
2.4.7. Схема сигнальных реле......………………………………….22
2.4.8. Схема маршрутных, замыкающих реле и реле разделки.....23
2.4.9. Описание схем управления огнями светофоров...................24
2.4.10. Описание схем отмены и разделки маршрута.....................26
2.5. Описание пульт табло………………………...………...………....28
ЗАКЛЮЧЕНИЕ……………………………………………………………31
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ……..……………….32
