Модернизация рельсоочистительной машины РОМ-4

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине "Путевые машины и механизмы"
На тему "Модернизация рельсоочистительной машины РОМ-4"
Гомель 2015

В данном курсовом проекте рассматривается модернизация существующей рельсоочистительной машины РОМ-4 с целью расширения ее технологических возможностей. Согласно заданию, на машину вместо телескопического крана необходимо установить гидравлический манипулятор. Преимуществами манипулятора перед базовым телескопическим краном, установленным на крыше РОМ-4, являются большая маневренность, меньшее время подготовки к работе, а также большая грузоподъемность при максимальном вылете стрелы.
Установка крана-манипулятора производится в задней части платформы машины. Это обусловлено тем, что высота поворотной колонны крана-манипулятора не позволяет устанавливать его на крыше кабины.
Оптимальным гидроманипулятором для путевой машины РОМ-4 является HIAB 111 B-3CLX.
Также в курсовом проекте произведен расчет гидромониторов для очистки рельсов и скреплений, тяговый расчет и расчет на устойчивость машины.
Пояснительная записка содержит 37 листов, графическая часть - 3 формата А1.

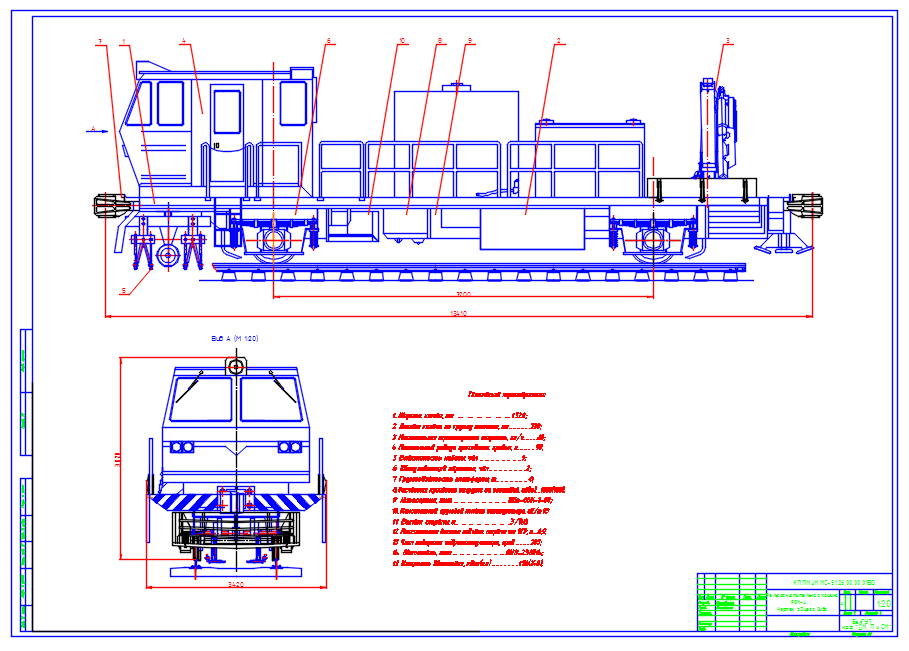

Состав: Рельсоочистительная машина РОМ-4 (ВО), Рельсоочистительное устройство (СБ), Манипулятор гидравлический HIAB 11 B (ВО), Спецификации, ПЗ Язык документа

Софт: AutoCAD 2015

Сайт: www

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Модернизация рельсоочистительной машины РОМ-4

РОМ-4/
РОМ-4/ПЗ РОМ-4.docx
РОМ-4/Рельсоочистительная машина РОМ-4.dwg
