Модернизация щебнеочистительной машины ЩОМ-4

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине "Путевые машины и механизмы"
На тему "Модернизация щебнеочистительной машины ЩОМ-4"
Гомель 2015

Серийно выпускаемая машина ЩОМ-4 предназначена для очистки щебеночного и гравийного балласта на всю ширину балластной призмы одного пути на глубину до 40 см, для вырезки балласта, а также, как и электробалластер, для подъемки и сдвижки пути, подъемки малых пролетных строений весом до 200 кН.
Базой для машины служат усиленные фермы электробалластера ЭЛБ-ЗМ. Кроме имеющихся на электробалластере дозатора 19 (рисунок 2.1), рельсовых 18 и шиальных 14, 5 щеток, устройства для подъема путевой решетки 13, щебнеочистительная машина оборудована роторным устройством 20 и консольным краном 3 (расположены на направляющей раме 17), устройством для пробивки шпальных ящиков 15, щебнеочистительным устройством 11, планировщиком 9, транспортером для отбора щебня 8 (размещены на рабочей ферме 10, соединенной с фермой 17 шарниром 16).
Исходные данные:
Производительность, м3/ч 2600; Ширина очистки, м 5,2; Глубина очистки, м 0,40; Масса, т 160.

СОДЕРЖАНИЕ:

ВВЕДЕНИЕ 4
1 КРАТКИЙ ОБЗОР КОНСТРУКЦИЙ ЩЕБНЕОЧИСТИТЕЛЬНЫХ МАШИН 5
2 НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ 6
3 РАСЧЕТ ПАРАМЕТРОВ МАШИНЫ И РАБОЧЕГО ОБОРУДОВАНИЯ 10
3.1 Определение мощности привода сетчатой ленты 10
3.2 Расчет механизма поворотного устройства крана 14
3.3 Расчет параметров роторного устройства 20
4 ТЯГОВЫЙ РАСЧЕТ МАШИНЫ 23
5 ТЕХНИКА БЕЗОПАСНОСТИ ПРИ РАБОТЕ, ОБСЛУЖИВАНИИ И РЕМОНТЕ МАШИНЫ 30
ЗАКЛЮЧЕНИЕ 40
СПИСОК ЛИТЕРАТУРЫ 41

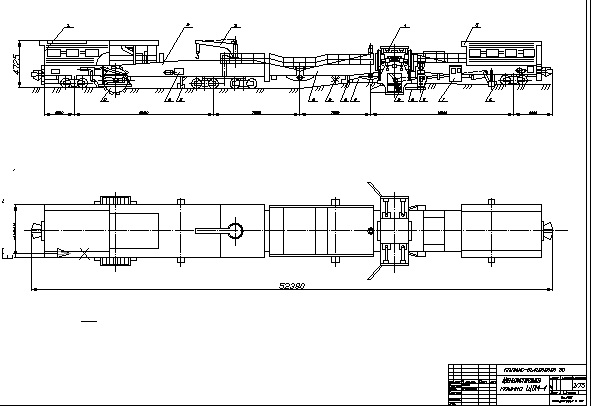

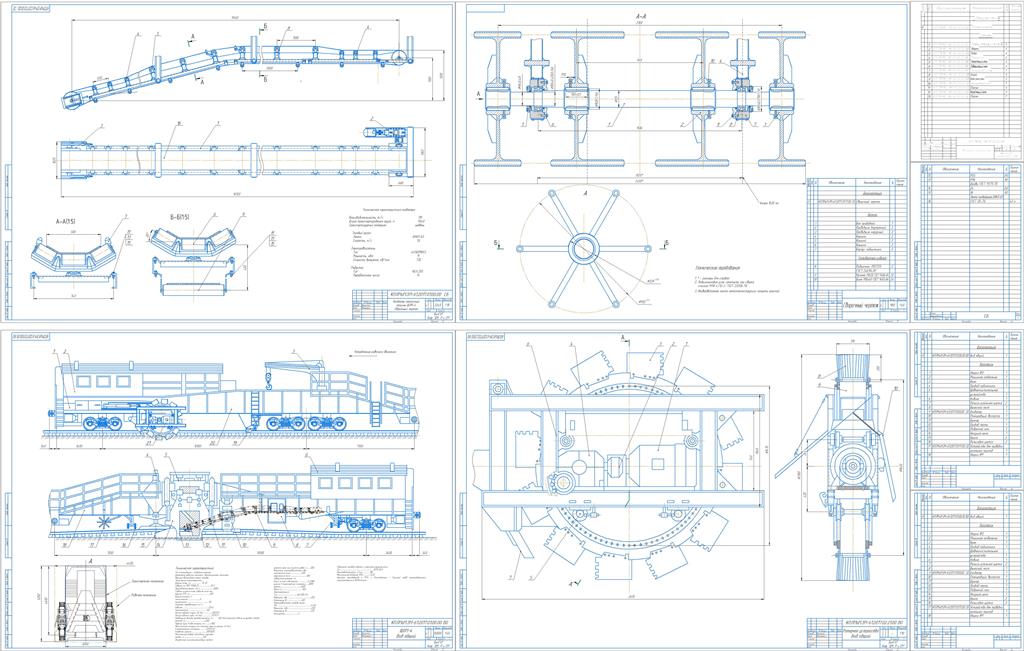

Состав: ЩОМ-4 (ВО), Установка для пробивки шпальных ящиков (СБ), Конвейер (СБ), Ротор (СБ), СП, ПЗ Язык документа

Софт: КОМПАС-3D 2015

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Модернизация щебнеочистительной машины ЩОМ-4

ПММ ЩОМ-4/
ПММ ЩОМ-4/~$ ЩОМ-4.cd~
ПММ ЩОМ-4/ВО ЩОМ-4.cdw
ПММ ЩОМ-4/Конвейер СБ.cdw
ПММ ЩОМ-4/пояснительная.docx
ПММ ЩОМ-4/РОтор ЩОМ-4.cdw
ПММ ЩОМ-4/СП ВО.spw
ПММ ЩОМ-4/СП Конвейер.spw
ПММ ЩОМ-4/спецификация ротора.frw
ПММ ЩОМ-4/УДПС Нешитой.cdw
