Модернизация щебнеочистительной машины ЩОМ-1200

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине "Путевые машины и механизмы"
На тему "Модернизация щебнеочистительной машины ЩОМ-1200"
Гомель 2016

Машины для очистки щебня и замены балласта подразделяются на следующие основные группы: машины высокопроизводительные с малой глубиной очистки щебня (ЩОМ-Д, ЩОМ-ДО, ЩОМ-4, ЩОМ-4М, БМС и др.); машины для торцевой очистки (замены) балласта (УМ-М, УМ-С, ЩОМ-6Р и др.); машины для глубокой очистки (замены) щебня (RM-80, RM-76, СЧ-600, СЧ-601, СЧУ-800, АХМ-80, ЩОМ-6Б и др.).
В данном курсовом проекте рассматривается щебнеочистительная машина ЩОМ-1200, применяемая на железнодорожном транспорте при среднем и капитальном ремонте железнодорожного пути для восстановления упругости щебёночного слоя и его дренирующих свойств, а также для улучшения несущей способности балластной призмы. Цель данного курсового проекта – модернизация щебнеочистительного устройства (грохота) данной машины путем установки вибрационного высокочастотного грохота ГВЧ-41.
Содержание работы:
Введение
Анализ патентной литературы
Назначение, краткое описание устройства, работы и модернизации машины
Расчет выгребного устройства
Расчет плоского вибрационного грохота
Техника безопасности и экологическая безопасность при работе машины
Заключение
Список литературы

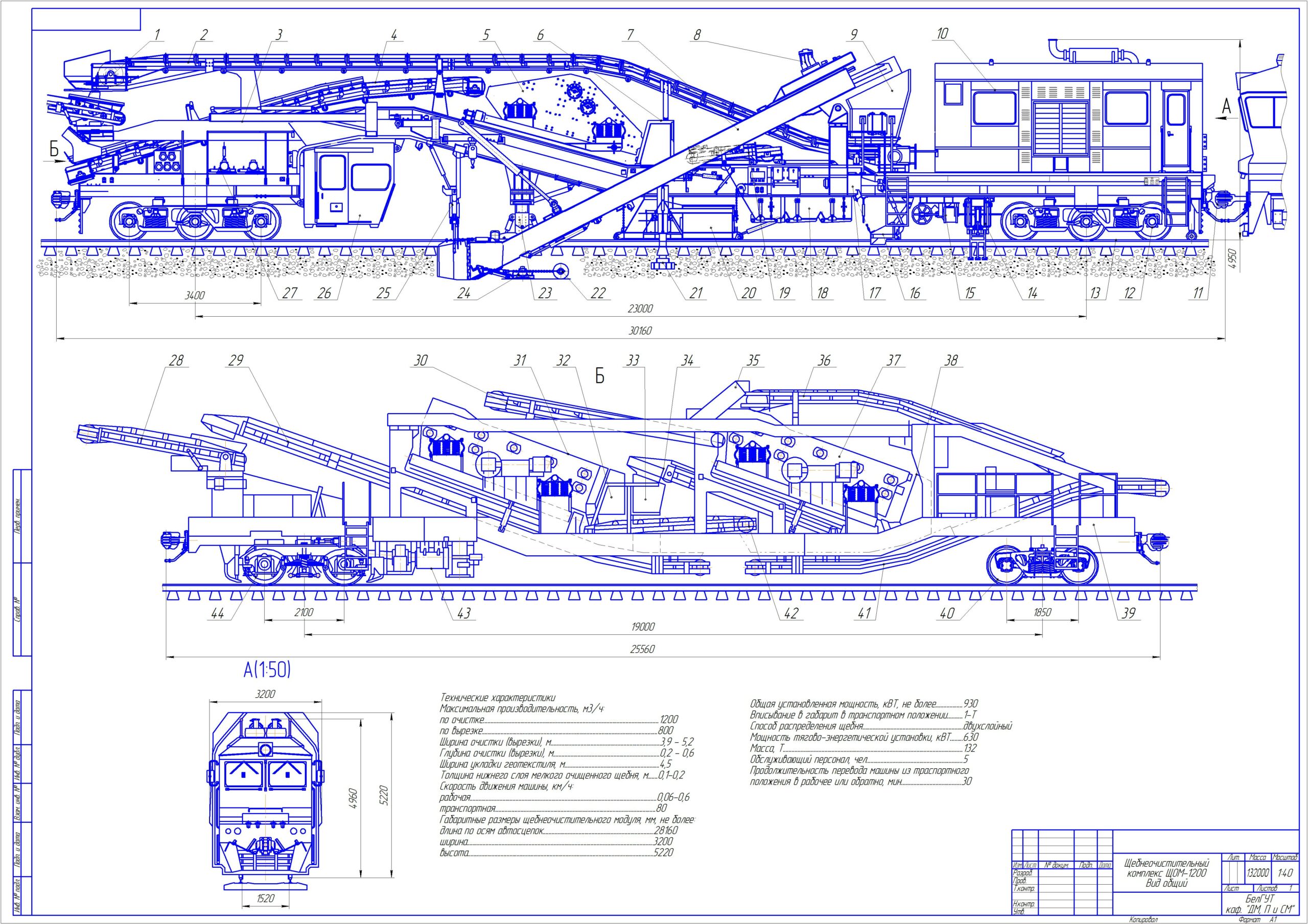

Состав: Щебнеочистительный комплекс ЩОМ-1200 (ВО), Грохот вибрационный высокочастотный ГВЧ-41 (СБ), Схема гидравлическая принципиальная (ГС), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 2015SP1

Сайт: www

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Модернизация щебнеочистительной машины ЩОМ-1200

ПМиМ ЩОМ-1200/
ПМиМ ЩОМ-1200/пояснительная.docx
ПМиМ ЩОМ-1200/Чертежи и спецификации/
ПМиМ ЩОМ-1200/Чертежи и спецификации/Гидросхема ЩОМ-1200.cdw
ПМиМ ЩОМ-1200/Чертежи и спецификации/Грохот ГВЧ - 41 на печать.cdw
ПМиМ ЩОМ-1200/Чертежи и спецификации/Грохот.spw
ПМиМ ЩОМ-1200/Чертежи и спецификации/Общий вид ЩОМ-1200.cdw
ПМиМ ЩОМ-1200/Чертежи и спецификации/Рис. 7.23_Принцип_гидр_сх_регул_прив_цепи.TIF
ПМиМ ЩОМ-1200/Чертежи и спецификации/ЩОМ-1200.spw
