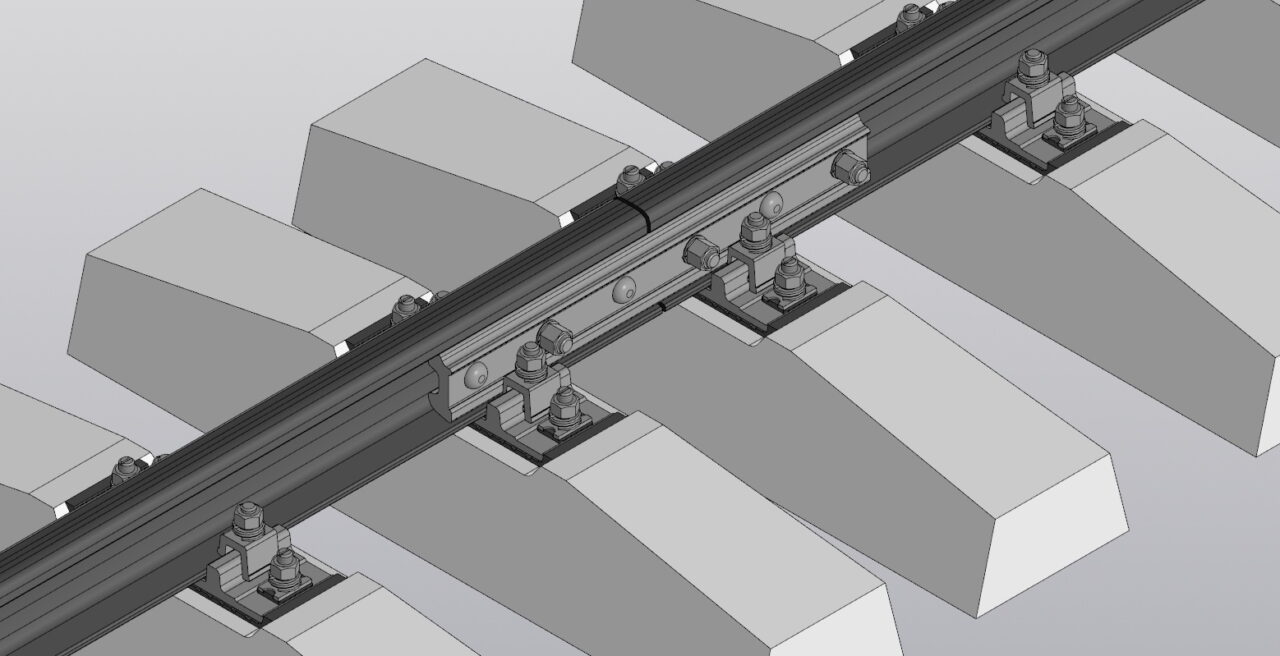

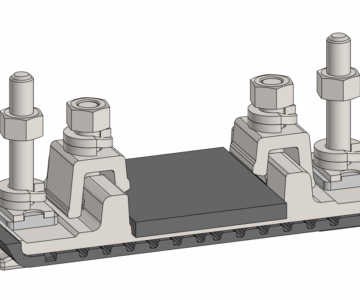

Наземный рельсовый путь (комплект скреплений КБ-50, полушпалы ж-б ПШП-310, рельсы Р-50, тупиковые упоры).

185

200

3D модель Наземный рельсовый путь (комплект скреплений КБ-50, полушпалы ж-б ПШП-310, рельсы Р-50, тупиковые упоры).

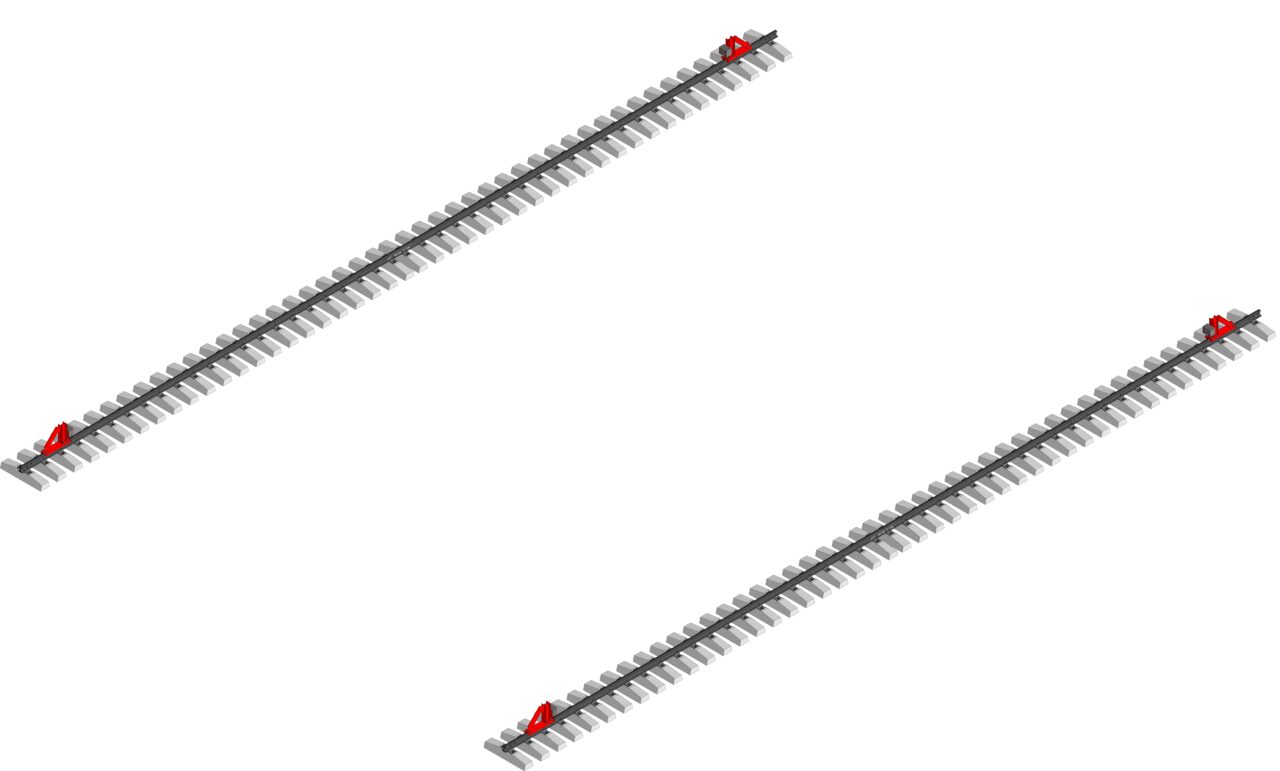

З-D модели выполнены по ГОСТам или ТУ и могут применяться для компоновки наземных рельсовых путей. В архиве для примера рельсовый путь с пролётом 16 м и длиной пути 21,6 м (по буферам тупиковых упоров) - редактируется под нужный пролёт (крана) и длину за счёт изменения массивов.

3D Модели комплект скреплений КБ-50 полушпалы ж-б ПШП-310 рельсы Р-50 тупиковые упоры

Автор

Денис Дуда

Дата

01.04.2025

Язык

Русский

Состав

Комплект 3-D моделей с историей построения.

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Полушпала ж-б ПШП-310 СБ_L=1340х300х218.a3d
  - Полушпала ж-б ПШП-310_1340х300х218.m3d
  - Шайба закладная ШЗ ГОСТ 23157-78.m3d
- Болт M24-8gх150.88.35 ГОСТ 11530-2014.m3d
- Болт закладной М22х175 ГОСТ 16017-2014.m3d
- Болт клеммный М22х75 ГОСТ 16016-2014.m3d
- Втулкa изoлиpующaя ЦП-142 (KБ-50).m3d
- Втулкa изoлиpующaя ЦП-142 (KБ-50)_(сдеформированная для сборки).m3d
- Гайка М22х22 ГОСТ 16018-2014.m3d
- Гайка СМ24-7Н.5 ГОСТ 11532-2014.m3d
- Клемма раздельного скрепления (ПК) ГОСТ 22343-2014.m3d
- Клемма раздельного скрепления (СК) ГОСТ 22343-2014.m3d
- Накладка двухголовая Р50 ГОСТ 33184-2014.m3d
- Накладка двухголовая Р50 ГОСТ 33184-2014_исп 2.m3d
- Пoдклaдкa KБ-50_(для ПК).m3d
- Пoдклaдкa KБ-50_(для СК).m3d
- Пpoклaдкa ЦП-143 пoдpeльcoвaя (P50).m3d
- Пpoклaдкa ЦП-143 пoдpeльcoвaя (P50)_сдеформированная для сборки.m3d
- Пpoклaдкa ЦП-328 нaшпaльнaя (KБ-50).m3d
- Пpoклaдкa ЦП-328 нaшпaльнaя (KБ-50)_сдеформированная для сборки.m3d
- Рельс Р50 ГОСТ Р 51685-2022.m3d
- Шaйбa-cкoбa плocкaя ЦП-138.m3d
- Шайба 24 ГОСТ 19115-91.m3d
- Шайба двухвитковая 25 ГОСТ 21797-2014.m3d
- Шайба черная 22.m3d
- - Накладка 66511.100.001.m3d
  - Накладка упорная 66511.100.002.m3d
  - Основание 66511.100.003.m3d
  - Раскос 66511.100.004.m3d
  - Ребро 66511.100.005.m3d
  - Ребро упорное 66511.100.006.m3d
  - Ребро упорное 66511.100.007.m3d
  - Ребро упорное 66511.100.008.m3d
  - Стойка 66511.100.009.m3d
  - Упор тупиковый 66511.100.000 СБ.a3d
- - Шпилька М12х190 66511.200.001.m3d
  - Шпилька буфера 66511.200.000 СБ.a3d
- Буфер 66511.000.001.m3d
- Планка прижимная 66511.000.002.m3d
- Рельс Р50 ГОСТ Р 51685-2022 (L=1000).m3d

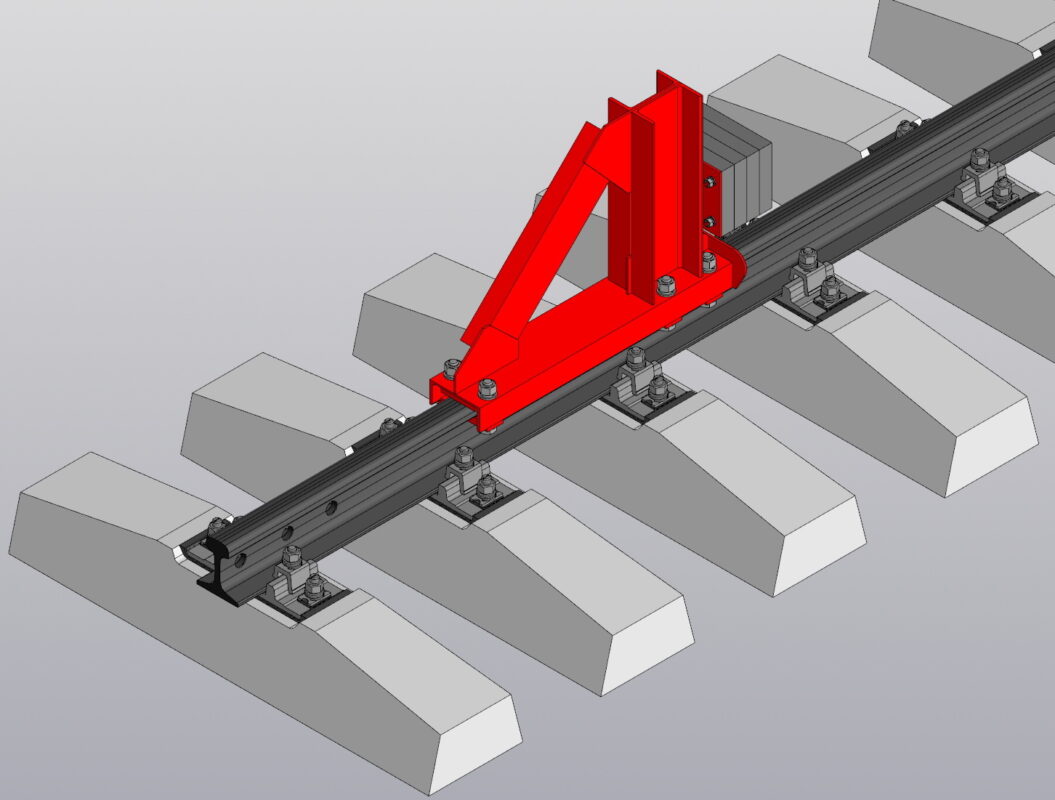

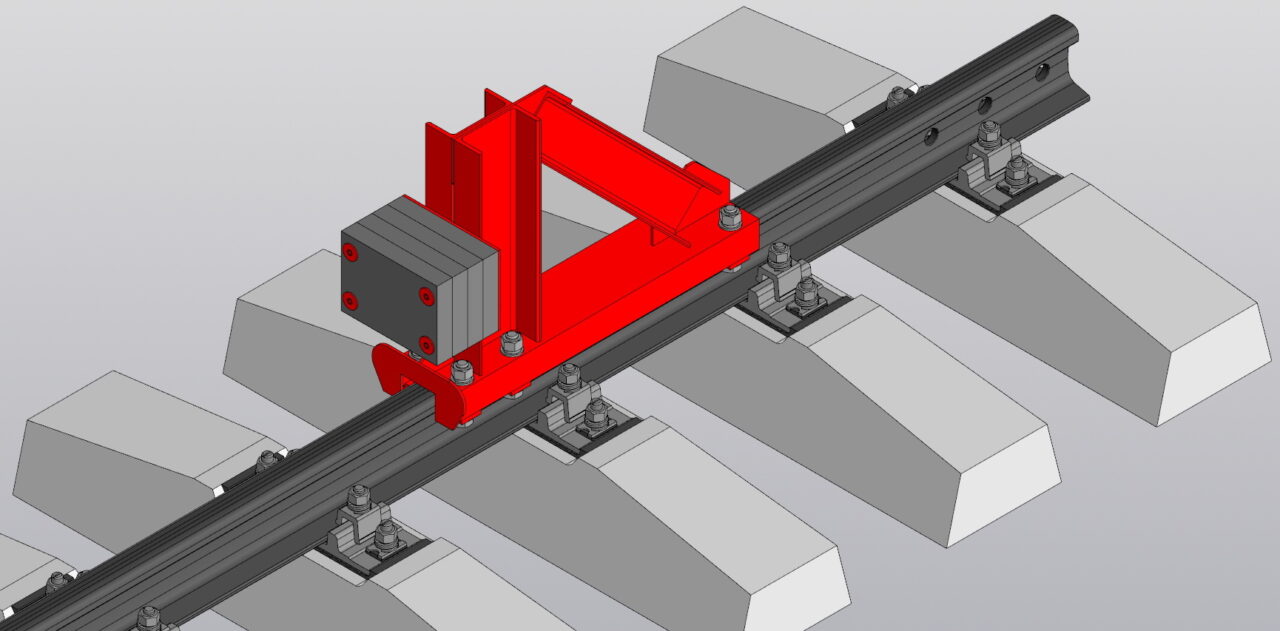

- Тупиковый упор в сборе 66511.000.000 СБ.a3d
- Тупиковый упор в сборе 66511.000.000 СБ_без рельса.a3d
Наземный рельсовый путь (скрепление КБ-50) 66511.000.000 СБ.a3d

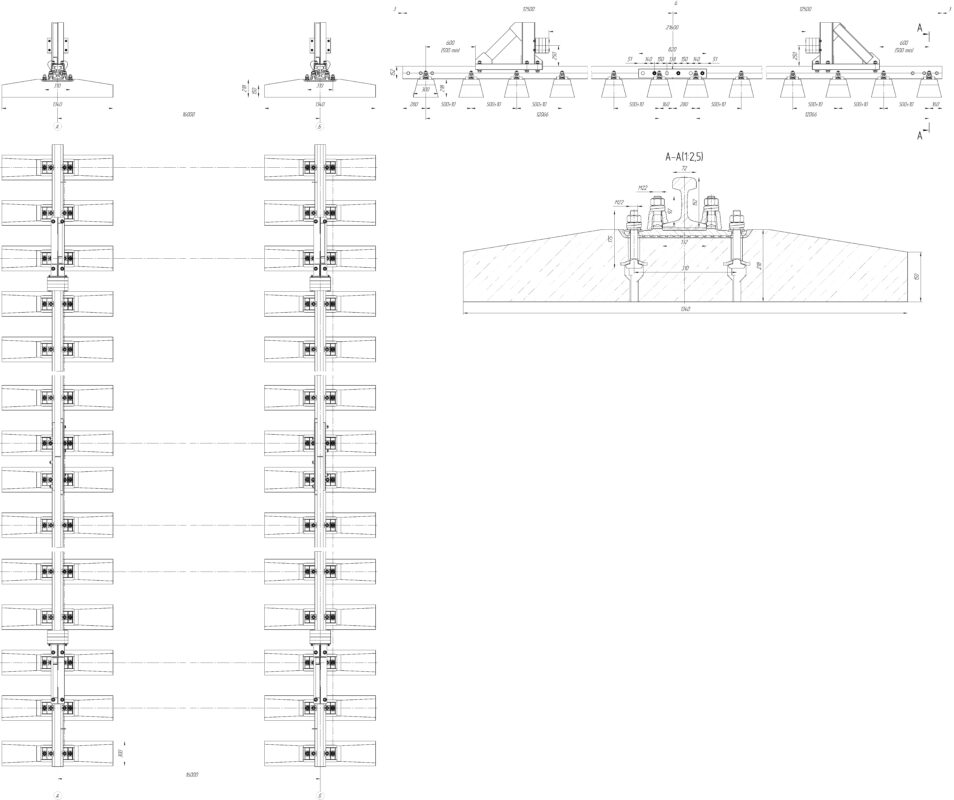

Чертеж.cdw
