Площадка для осмотра и мелкого ремонта вагонов МПС

Данная 3D сборка выполнена по рабочей документации действующего оборудования.
Лестница предназначена для маркировки груза( высотой до 450 мм) в полувагоне. Существует вариант исполнения для осмотра и мелкого ремонта пустого полувагона. Для варианта исполнения подсборка 606.10.40.000 СБ заменяется подсборкой 606.10.40.000-01 СБ (папка 606.10.40.000-01 со всеми деталями присутствует в данном файле). Снизу в районе поворотных рычагов с контргрузами площадка имеет съемное ограждение. Сужение площадки обусловлено наличием в данном месте трубопроводов цеха.
Расположена площадка в здании цеха между ж.д.путями и несущими колонами. Расстояние от ж.д.путей до несущих колон и стены выполнено согласно СНиП и других нормативных документов.

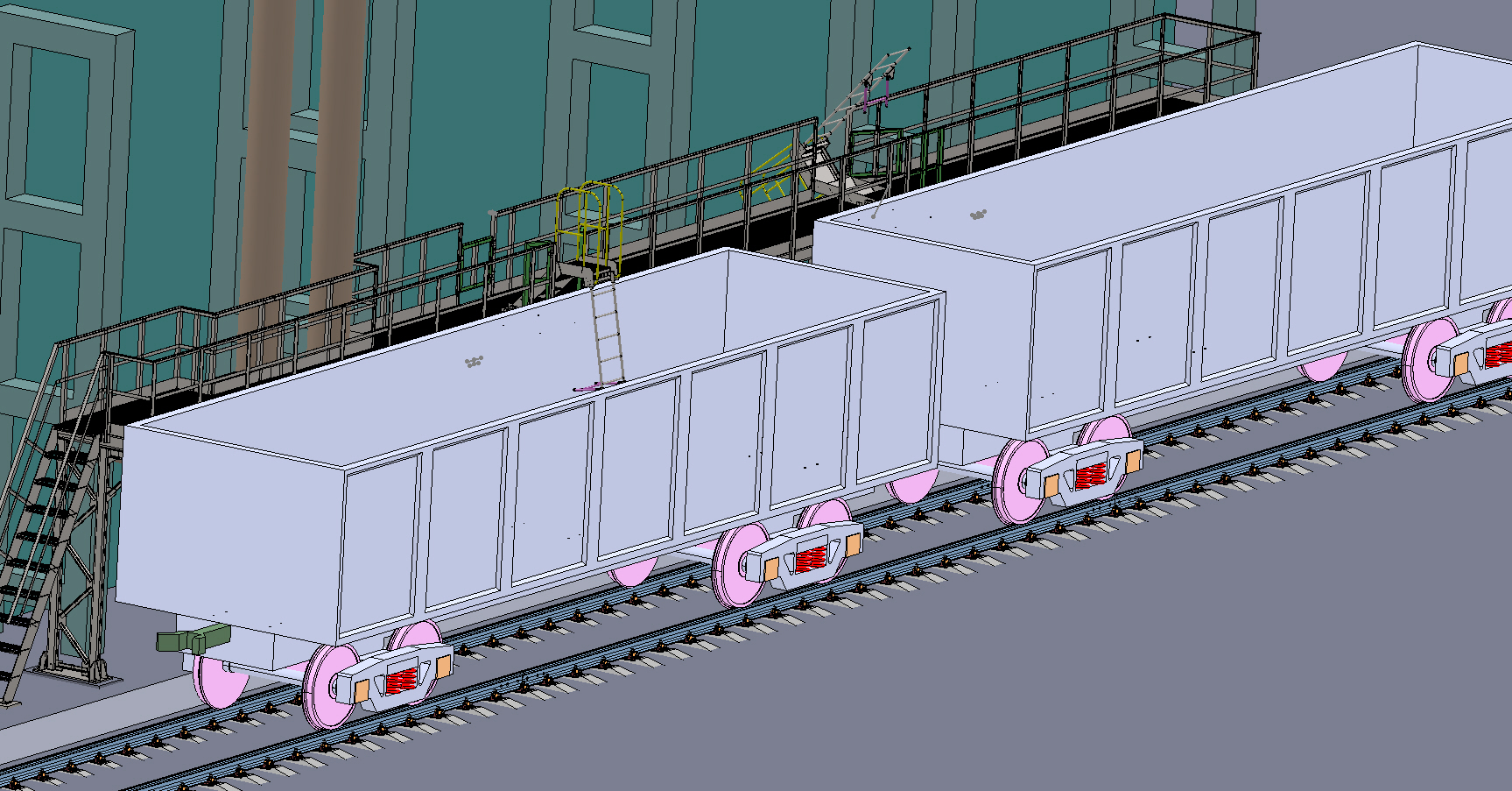

Площадка с размерами 23292x1300 мм расположена на высоте 3100 мм от уровня головки рельса ж.д.пути и предназначена для осмотра двух смежных полувагонов состава (состав может состоять из любых типов полувагонов). На площадке смонтированы две поворотные лестницы с контргрузами для спуска работников в полувагоны. В опущенном состоянии лестница упирается откидными рычагами в стенку полувагона. В поднятом состоянии лестница лежит на площадке. Для безопасности в поднятом состоянии предусмотрена блокировка лестницы от поворота. Поворот лестницы осуществляется одним работником без особого физического напряжения.
Особенности сборки:
- первоначально размер файла составлял 1,2Гб (архивный 1Гб), но т.к. надо уложиться в 50Мб сделано следующее:
1.Настил всех площадок, детали 606.10.00.021и 606.10.00.022 были из листа ромбического- превращены в простой лист;
2.В съемном ограждении 606.18.00.000 СБ вся сетка рабица (размер ячейки 20 на 20),крепежные скобы всех типов, сварные швы к ним удалены и заменены листами;
3.Почти полностью удалены сварные швы(было около 1000 шт.)
-в сборке оставлено несколько файлов с изображением первоначального состояния измененных частей( по рабочей документации);
-произведенные изменения на прочностные характеристики и работоспособность конструкции влияния не оказывают. Единственный недостаток – увеличилась масса съемного ограждения 606.18.00.000 СБ
