Прессформа на пробку-заглушку ТЭ114.30.55.102 для тепловоза 2ТЭ116

Прессформа на пробку-заглушку ТЭ114.30.55.102 для тепловоза 2ТЭ116. Прессформа состоит из:
1. Плиты верхней (IX-15-871-01);
2. Плиты промежуточной (IX-15-871-02);
3. Плиты промежуточной (IX-15-871-03);
4. Плиты нижней (ІХ-15-871-04);
5. Пластины (ІХ-15-871-05);
6. Литника (ІХ-15-871-06);
7. Втулок (IX-15-871-07);
8. Втулок (IX-15-871-08);
9. Втулки (IX-15-871-09);
10. Втулки (IX-15-871-10);
11. Втулки (IX-15-871-11);
12. Колонок (ІХ-15-871-12);
13. Знака (IX-15-871-13).

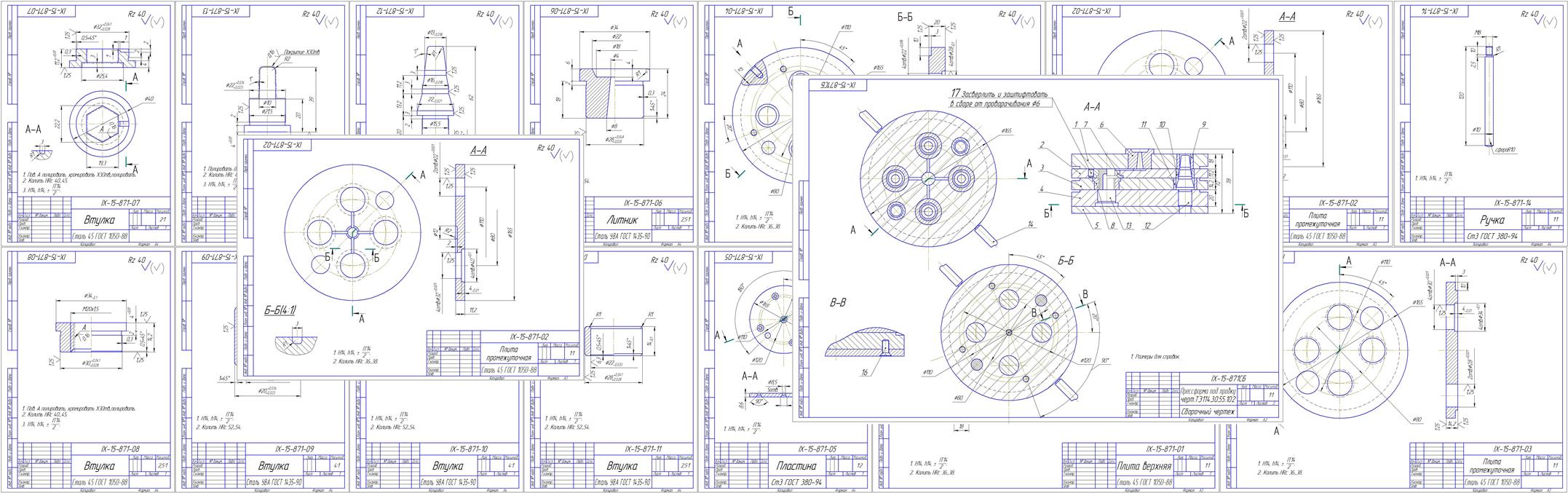

Состав: Сборочный чертеж, Деталировка (Плита верхняя, Плиты промежуточные, Плита нижняя, Пластина, Литник, Втулки, Колонка, Знак.), Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Прессформа на пробку-заглушку ТЭ114.30.55.102 для тепловоза 2ТЭ116

Прессформа на пробку-заглушку ТЭ114.30.55.102\Втулка _ IX-15-871-08.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Втулка _ IX-15-871-09.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Втулка _ IX-15-871-10.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Втулка _ IX-15-871-11.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Втулка_IX-15-871-07.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Знак _ IX-15-871-13.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Колонка _ ІХ-15-871-12.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Литник _ ІХ-15-871-06.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Пластина _ ІХ-15-871-05.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Плита верхн IX-15-871-01.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Плита нижняя ІХ-15-871-04 .cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Плита промежуточная IX-15-871-02.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Плита промежуточная _ IX-15-871-03.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Прессформа IX-15-871СБ.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102\Ручка _ ІХ-15-871-14.cdw
Прессформа на пробку-заглушку ТЭ114.30.55.102
