Проектирование двуниточного плана станции с фазочувствительными рельсовыми цепями переменного тока 25 Гц

Уральский государственный университет путей сообщения
Кафедра: "автоматики и телемеханики"
Расчетно-графическая работа
На тему "Проектирование двуниточного плана станции с фазочувствительными рельсовыми цепями переменного тока 25 Гц"

Исходные данные:
1. Полезная длина приемо-отправочного пути 850 м;
2. Ширина междупутья 6 м;
3. Марка крестовин: по главным путям 1/11
4. Род тяги: электрическая, переменного тока.

Содержание пояснительной записки

Схематический план станции
Таблицы основных и маневровых маршрутов
Вспомогательная схема расстановки изостыков
Двухниточный план станции
Канализация тягового тока
Разветвленная рельсовая цепь
Заключение
Список использованных источников

В ходе выполнения данной расчетно-графической работы разработан схематический план станции с расчетом ординат элементов станции. Выполнена разгонка мгновенных полярностей, для чего использована вспомогательная схема расстановки изолирующих стыков.
Разработан двуниточных план стации с фазочувствительными рельсовыми цепями переменного тока частоты 25 Гц.
Для безопасного пропуска обратного тягового тока создана схема канализации тягового тока по станции, и приведен чертеж разветвленной рельсовой цепи.

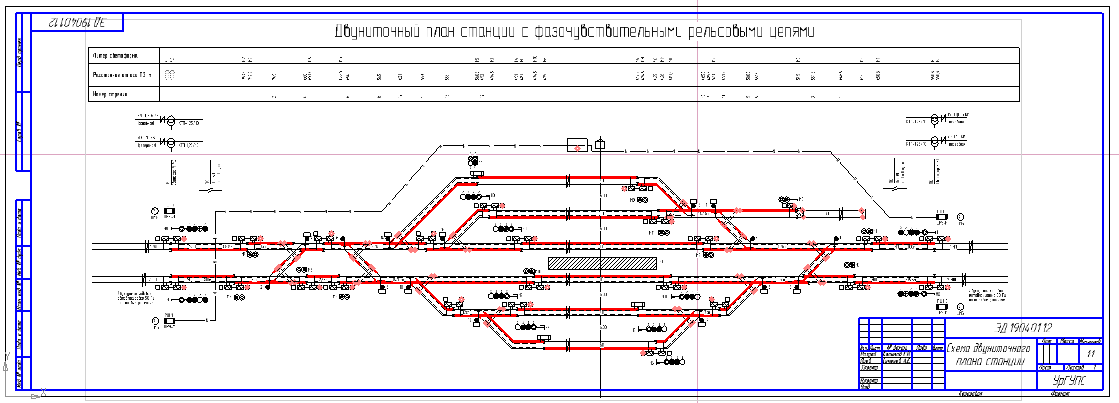

Состав: Схема двухниточного плана станции с фазочувствительными рельсовыми цепями Язык документа

Софт: КОМПАС-3D 16
