Белорусский государственный университет транспорта
Кафедра локомотивы
Курсовой проект по дисциплине "Теория и конструкция локомотивов"
На тему: "Расчет и проектирование тепловоза ЧМЭ-3"
Гомель 2015
Тепловоз ЧМЭ-3:
1 Исходные данные
Исходные данные для расчета
Мощность дизеля Nе, кВт …………………………………………………..... 850
Удельный расход топлива дизеля gе, кг/(кВт×ч) ….………………………… 0,162
Теплоотводы: в воду дизеля qв, % ..…………………………………………. 38,6
в масло дизеля qто, % …………..………………….............. 17,5
от надувочного воздуха qов, % …………..…………………… 6,8
Принимаем
Температуру воды на выходе из дизеля , °С …………………………….... 90
Температуру масла на выходе из дизеля , °С …………………………….. 85
Температуру воды на выходе из водомасляного теплообменника , °С .. 70
Температуру окружающего воздуха t1, °С …………………………............. 40
Удельную теплоемкость воды Св, кДж/(кг×К) ………………………………. 4,19
Удельную теплоемкость воздуха Ср, кДж/(кг×К) ………………………....... 1,0
Удельную теплоемкость масла См, кДж/(кг×К) ……………………………… 2,07
Плотность воды rв, кг/м3 ……………………………………………………… 1000
Плотность масла rм, кг/м3 ……………………………………………............. 900
Подача масляного насоса Вм, м3/ч ………………………………………........ 49,4
Рабочая длина секций холодильной камеры, мм ………………………........ 1206
Линейная скорость движения воды в секциях Vв, м/с ……………...……….. 1,0
Линейная скорость движения масла в теплообменнике Vм, м/с …………… 1,4
Линейная скорость движения воды в теплообменнике Vв, м/с ……………
1,5
Выбираем расчетные параметры стандартной водяной секции типа ВВ12
Массовая скорость воздуха uв, кг/(м2×с) …………………………………... 8
Площадь живого сечения для прохода воздуха , м2 ………………….. 0,136
Площадь живого сечения для прохода воды , м2 …………………….. 0,00132
Поверхность теплообмена, омываемая воздухом Sв, м2 …………………. 29,6
СОДЕРЖАНИЕ
Введение
1 Исходные данные
2.1 Расчет параметров тягового редуктора
2.2 Расчет электротяговых характеристик колесно-моторного блока
2.3 Расчет тяговой характеристики проектного тепловоза
2.4 Расчет экономических характеристик проектного тепловоза
3 Расчет охлаждающего устройства проектного тепловоза
3.1 Выбор схемы и описание работы системы охлаждения проектного тепловоза
3.2 Расчет основных параметров радиатора
3.2.1 Общие сведения по расчету основных параметров радиатора
3.2.2Расчет основных параметров радиатора при однорядном одноярусном расположении водяных секций

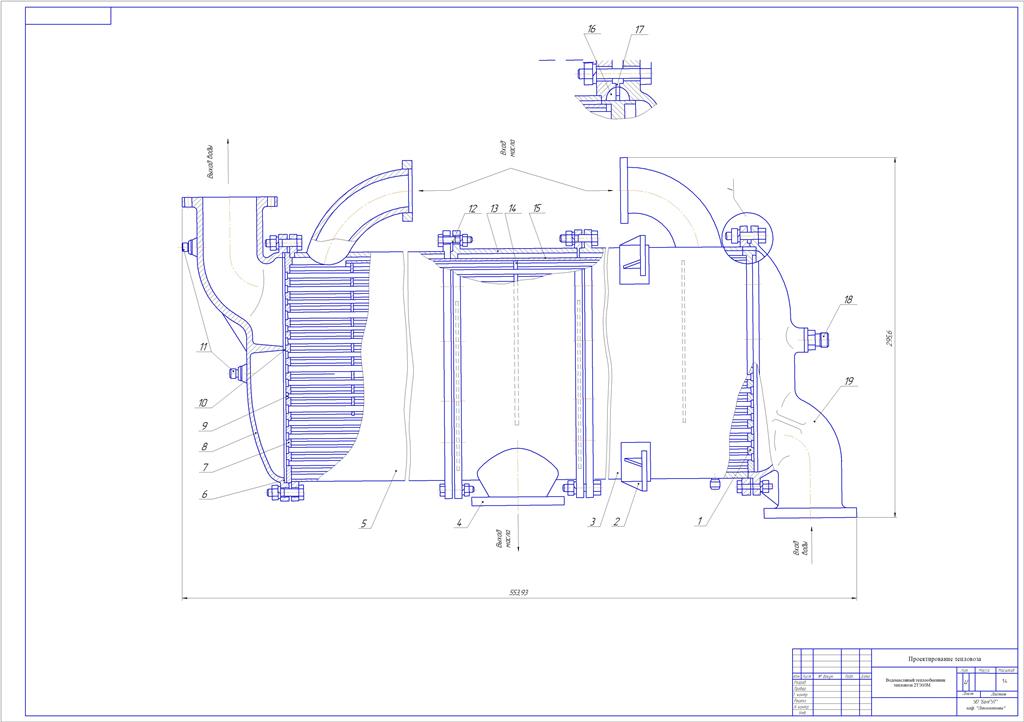

3.3 Расчет водомасляного теплообменника
3.4 Расчет вентилятора холодильной камеры
3.5 Расчет основных параметров циркуляционных насосов
4 динамическое вписывание проектного тепловоза в кривые

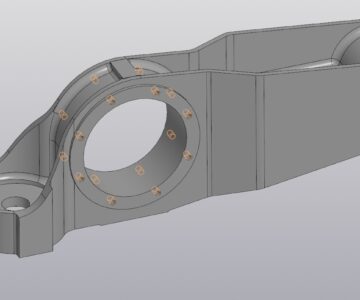

4.1 Выбор схемы тележки проектного тепловоза и определение основных геометрических параметров
4.2 Динамический расчет проектного тепловоза
4.3 Расчет суммарного момента от возвращающих сил в опорно-возвращающих устройствах
Список использованных источников
