КУРСОВОЙ ПРОЕКТ
по дисциплине «Железнодорожный путь»
на тему «Расчет верхнего строения пути»
2019 г

Содержание
1. Проектирование и расчет рельсовой колеи 2
1.2 Определение оптимальной ширины колеи 3
1.3 Проектирование переходных кривых 8
1.4 Расчет числа и порядка укладки укороченных рельсов на внутренней нити кривой 9
2. Проектирование обыкновенного одиночного стрелочного перевода 15
2.1 Исходные данные 15
2.2 Определение марки крестовины 15
2.3 Определение длины крестовины 19
2.3 Расчет стрелки 22
2.4 Основные размеры для разбивки стрелочного перевода 25
2.5 Определение длины рельсов соединительной части 28
2.6 Указания к проектированию эпюры 29

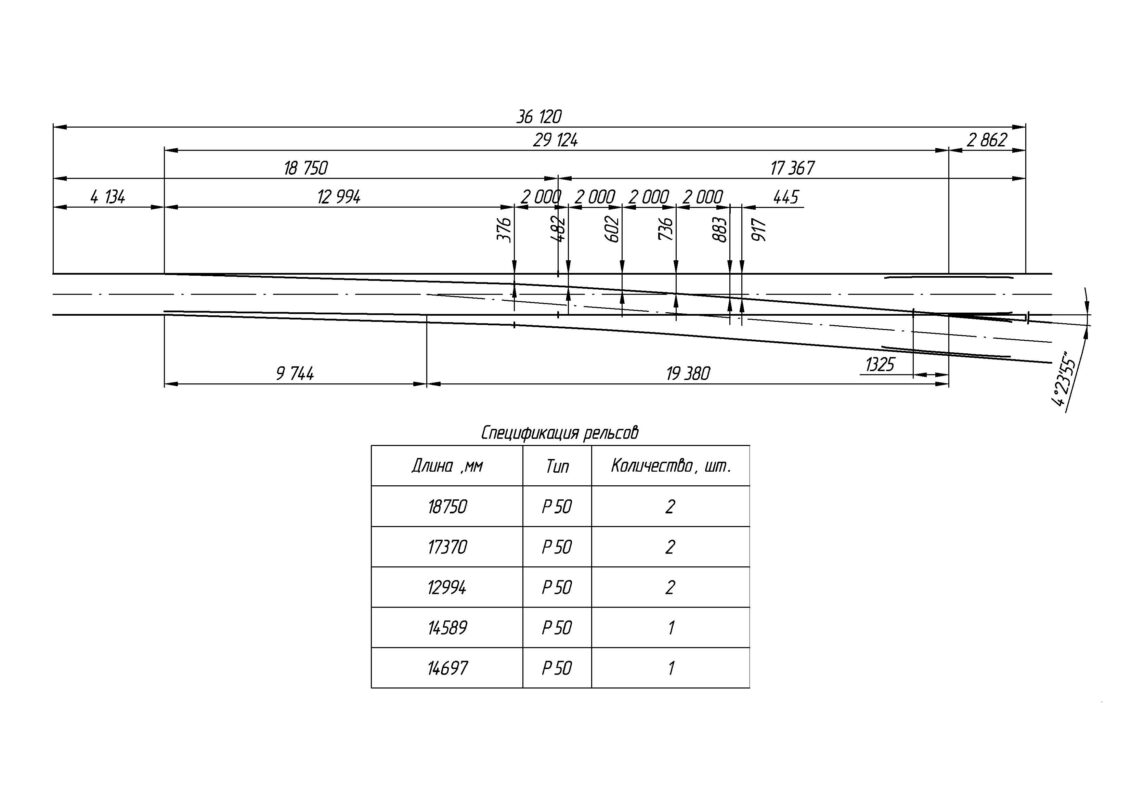

Схема разбивки М1:100 30
Схема разбивки М1:100 31
3. Научно-исследовательская часть 32
Литература 36

Состав: Записка, Схема разбивки, схема раскладки переводных брусьев, спецификации рельсов и брусьев Язык документа
