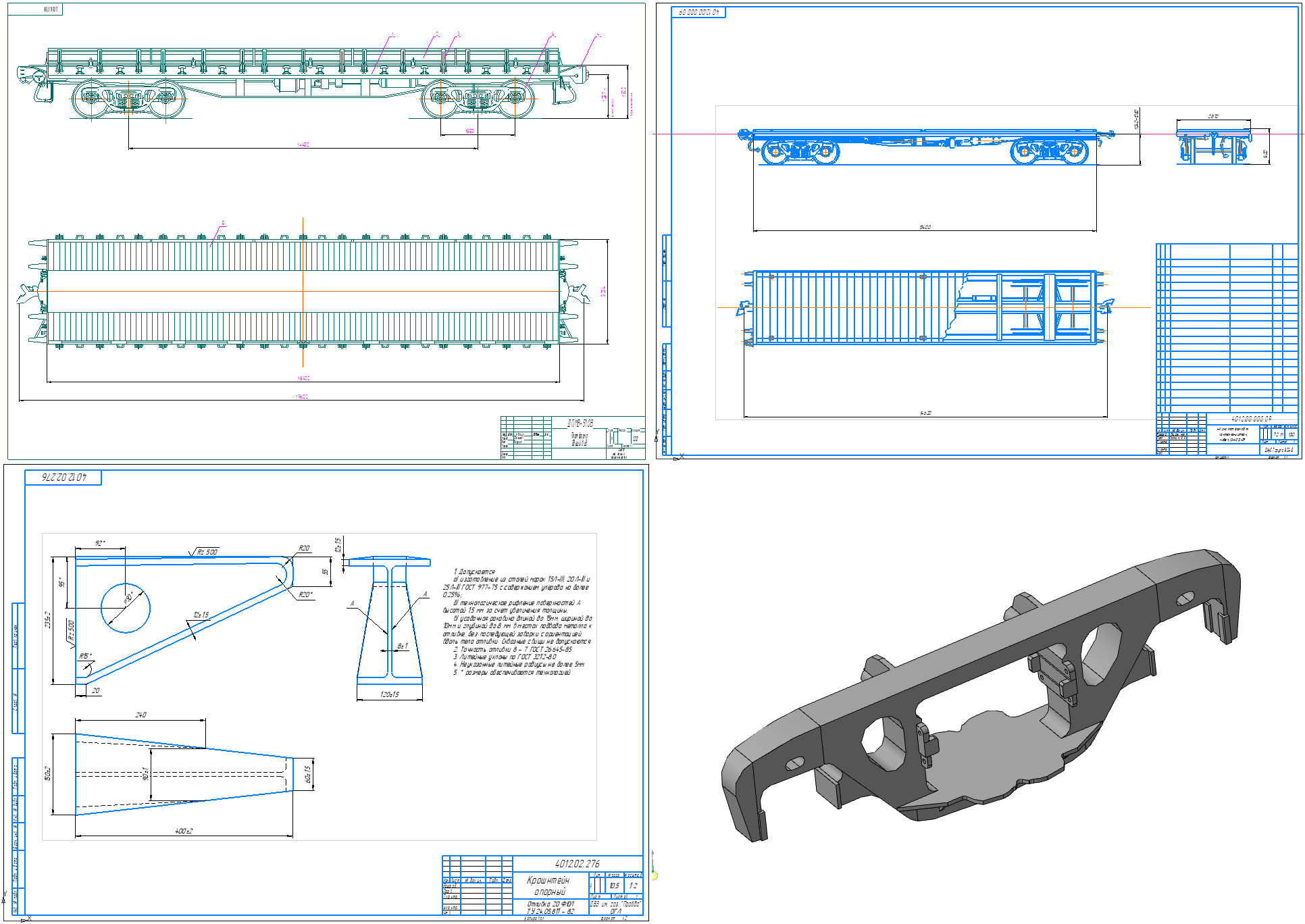

Сборник чертежей на тему ж/д платформа модель 13-4012

Модель боковой рамы. (Составная часть несущей конструкции тележки, передающая нагрузки от надрессорной балки на шейки двух осей колесных пар через буксовые узлы.)
ГОСТ 32400-2013

Балка надрессорная для 4-осной универсальной железнодорожной платформы (колесная пара), модель 13-4012.

модернизация 13-491 с комбинированным настилом пола.общий вид и вид сверху

4-вісна платформа для контейнер-цистерн, моделі 13-4012-09

Чертеж литого кронштейна, устанавливается на буферных брусах грузовых железнодорожных платформ с откидными бортами. Служит опорой борта. Сконструирован на заводе им. газеты "Правда"

Состав: Вид общий (ВО), Детали (Рама боковая 3D, Кронштейн, Надресорная балка 3D) Язык документа

Софт: КОМПАС-3D 14 SP2

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Сборник чертежей на тему ж/д платформа модель 13-4012

Рама боковая.m3d
Рама боковая V14 SP2.m3d
общий вид16.frw
vagon_ulya_33.cdw
Кронштейн опорный платформы 13-4012.cdw
общий вид.dwg
Надрессорная балка.m3d
