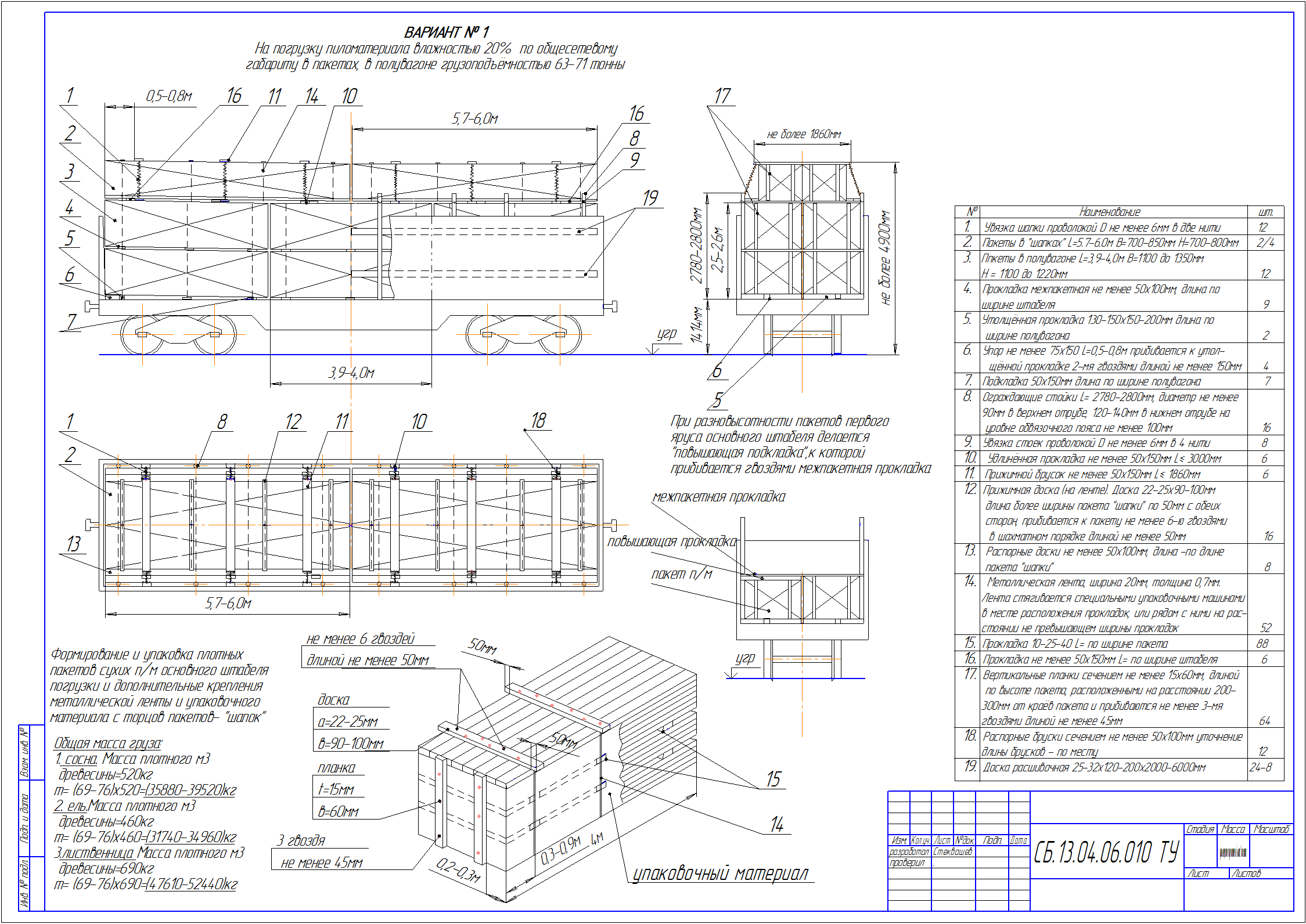

Схема размещения и крепление пакетированных пиломатериалов в полувагоне 63-71 тонны

Схема размещение и крепление пакетированных пиломатериалов в полувагон по общесетевому и зональному габариту погрузки. К вариантам погрузки и крепления пиломатериалов в соответствии с техническими условиями гл 1 и 2 и ГОСТа 19041-85, ГОСТа 21100 с некоторыми дополнениями на погрузку пиломатериалов длиной 1,5-6м в пакетах шириной 1100-1350мм и высотой не более 1100-1200мм в основном штабеле, в пакетах шириной 700-855мм и высотой не более 700 – 810 мм в “шапках” из двух пакетов. В этом случае суммарная высота погрузки от УГР не должна превышать 4900мм, а длина верхнего прижимного бруска не более 1860мм.

Состав: 20 Вариантов схем размещения и крепления + ПЗ Язык документа

Софт: КОМПАС-3D v16

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Схема размещения и крепление пакетированных пиломатериалов в полувагоне 63-71 тонны

эскиз №15.CDW
эскиз №16.CDW
эскиз №17.CDW
эскиз №18.CDW
эскиз №19.CDW
эскиз №20.CDW
эскиз №21.CDW
эскиз №22.CDW
эскиз №23.CDW
Пояснительная записка.doc
эскиз №2.CDW
эскиз №3.CDW
эскиз №4.CDW
эскиз №5.CDW
эскиз №6.CDW
эскиз №7.CDW
эскиз №8.CDW
эскиз №9.CDW
эскиз №10.CDW
эскиз №11.CDW
эскиз №12.CDW
эскиз №13.CDW
эскиз №14.CDW
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

Для каких полувагонов подходят данные схемы?
