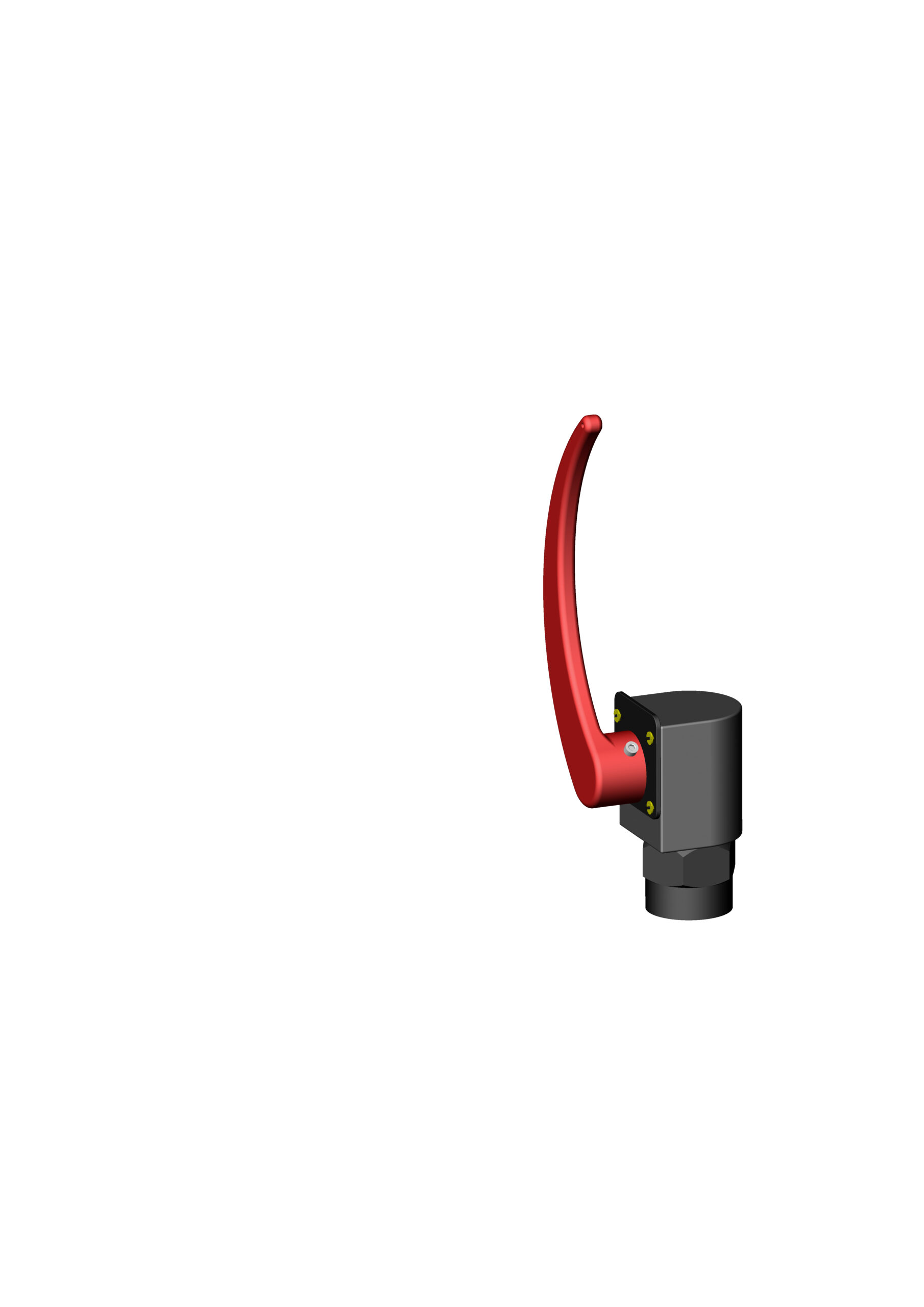

Стоп-кран 138

Стоп-кран 138 ТУ 24.05.10.113-94
Назначение: Для выпуска воздуха из тормозной магистрали в атмосферу при экстренном торможении.
Рабочее давление, МПа (кгс/см2) 0,7-0,9 (7,0-9,0)
Присоединительная резьба G ¾ - B
Материал корпуса алюминий
Условный проход, мм 20
Габаритные размеры, мм, не более 220 x 50 x 81
Масса кг, не более 0,9

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2016

Файлы:
Стоп-кран 138 ТУ24.05.10.113-94.SLDASM
Шар для стоп-крана 138 _для СБ.SLDPRT
Штуцер стоп-крана 138 _для СБ.SLDPRT
Винт М3х5 ГОСТ 11738.SLDPRT
Винт М3х6 ГОСТ 17475-80.SLDPRT
Корпус стоп-крана 138 _для СБ.SLDPRT
Планка стоп-крана 138 _для СБ.SLDPRT
Прокладка ниж стоп-крана 138 _для СБ.SLDPRT
Прокладка рез стоп-крана 138 _для СБ.SLDPRT
Прокладка стоп-крана 138 _для СБ.SLDPRT
Ручка стоп-крана 138 _для СБ.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Автор:

Дата:

Просмотры: 493
