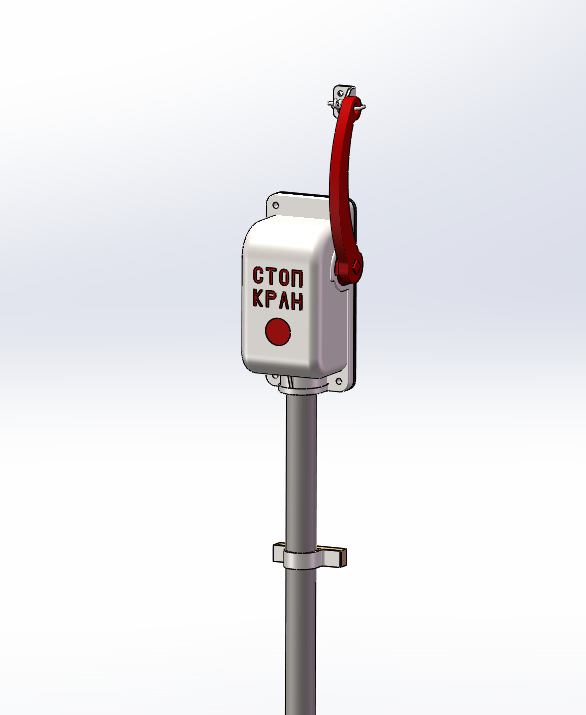

Стоп-кран 163 (с корпусом и подводкой)

Стоп-кран (кран экстренного торможения) — компонент системы тормозного оборудования железнодорожного вагона, предназначенный для приведения тормозов в действие в случае крайней необходимости с целью экстренного торможения поезда.
Применяется на пассажирских вагонах, локомотивах, вагонах электропоездов, а также вагонах метрополитена.
Изготавливается по ГОСТ 30496-97
Максимальное рабочее давление, до 0,9 (9) МПа(кгс/см²)
Диаметр условного прохода, 20 мм
Диаметр отверстия в корпусе, (7 шт.) 7 мм
Присоединительная резьба G¾-В (труба в комплекте)
Габаритные размеры, мм 229х56х75 (плюс корпус)

Состав: 3D Сборка и детали Язык документа

Софт: SolidWorks 14 SP3

Сайт: www

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Стоп-кран 163 (с корпусом и подводкой)

Контргайка 20 ГОСТ 8961.SLDPRT
Крепеж ручки.SLDPRT
Крепеж.SLDPRT
Крышка стоп-крана.SLDPRT
Муфта длинная 20 ГОСТ 8955-75.SLDPRT
Пломба.SLDPRT
Ручка 163 стоп-крана.SLDPRT
Стоп-кран 163.SLDPRT
Стоп-кран.SLDASM
Труба стоп-крана.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 4 382

265 FavoriteLoadingДобавить в избранное
