Верхний Рельсовый Путь для Колёсно-роликового цеха

Верхний Рельсовый Путь для Колёсно-роликового цеха

100

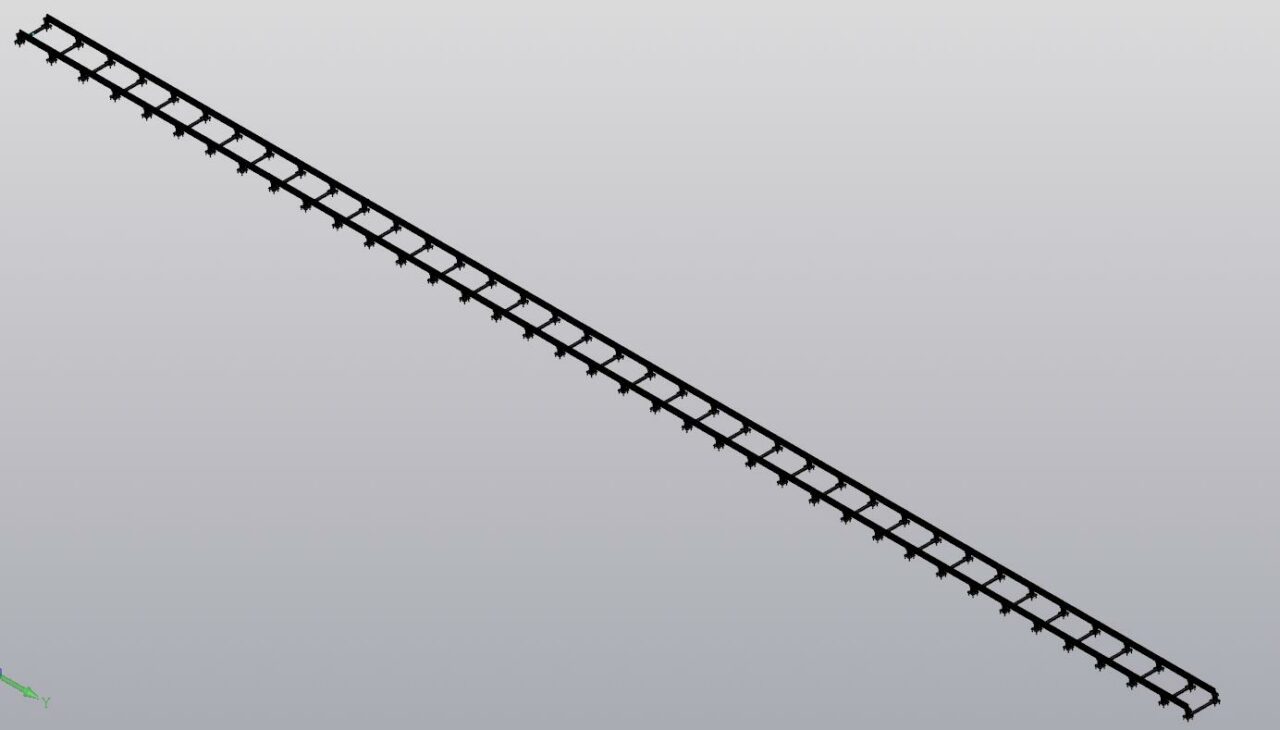

Верхний Рельсовый Путь (ВРП - 70 м), в колесно-роликовом цехе, относится к системе перемещения колесных пар в процессе ремонта
или производства. Эта система обеспечивает перемещение колесных пар между различными участками цеха, где выполняются различные операции по их
обслуживанию или изготовлению, (без механизмов, обеспечивающих перемещение колесных пар по рельсам (например, эстакады, подъемники, рольганги и т.п).
Размеры: 7000*х1945х605*. Параметры: Масса тары 7178* кг.

3D Модели 3D модель Металлоконструкции приспособления

Автор

ZEVS7878

Дата

09.08.2025

Язык

Русский

Состав

Сборка: Верхний Рельсовый Путь _ ВРП 1704.00.000 СБ, Секция рельсового пути _ ВРП 1704.00.010 СБ, Секция рельсового пути _ ВРП 1704.00.010 - 01 СБ, Секция рельсового пути _ ВРП 1704.00.010-02 СБ, Направляющая ветвь _ ВРП 1704.00.020 СБ, Направляющая ветвь _ ВРП 1704.00.020-01 СБ, Направляющая ветвь _ ВРП 1704.00.020-02 СБ, Балка подрельсовая _ ВРП 1704.00.030 СБ, Балка подрельсовая _ ВРП 1704.00.030-01 СБ, Опора _ ВРП 1704.00.040 СБ, Стойка центральная _ ВРП 1704.00.050 СБ, Стойка опорная _ ВРП 1704.00.060 СБ, Упор подвижный _ ВРП 1704.00.070 СБ. (+ Сварочные швы). Деталировка: Балка _ ВРП 1704.00.031, Балка _ ВРП 1704.00.031-01, Гайка специальная _ ВРП 1704.00.073, Крышка _ ВРП 1704.00.042, Лапа _ ВРП 1704.00.061, Накладка двухголовая к рельсам Тип Р 43_ ВРП 1704.00.001, Основание _ ВРП 1704.00.041, Планка _ ВРП 1704.00.023, Планка _ ВРП 1704.00.032, Планка прижимная _ ВРП 1704.00.072, Подкладка _ ВРП 1704.00.022, Рельс Р43_ ВРП 1704.00.011, Рельс Р43_ ВРП 1704.00.012, Стойка _ ВРП 1704.00.051, Упор _ ВРП 1704.00.071, Шайба скоба плоская ЦП -138_ ВРП 1704.00.003, Шпилька стыковая_ ВРП 1704.00.002, (+ dxf файлы).

Софт

КОМПАС-3D 18.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Болт 6.1.М16x200.20 ГОСТ 24379.1-2012.a3d
- Гайка ГОСТ 5915-70.m3d
- Цанга разжимная поз. 15 ГОСТ 24379.1-2012.m3d
- Шайба поз. 17 ГОСТ 24379.1-2012.m3d
- Шпилька ГОСТ 24379.1-2012.m3d
- VRP00003.dxf
- VRP00022.dxf
- VRP00041.dxf
- VRP00042.dxf
- VRP00062.dxf
- Болт М16-6gx80.98.40Х.093 ГОСТ 7798-70.m3d
- Болт М16-6gx100.109.40Х.093 ГОСТ 7798-70.m3d
- Гайка М16-6H.9.35.093 ГОСТ 15524-70.m3d
- Шайба 16Л 65Г 093 ГОСТ 6402-70.m3d
- Шайба A 16.04.093 ГОСТ 10450-78.m3d
desktop.ini
Балка _ ВРП 1704.00.031-01.m3d
Балка _ ВРП 1704.00.031.m3d
Балка подрельсовая _ ВРП 1704.00.030 СБ.a3d
Балка подрельсовая _ ВРП 1704.00.030-01 СБ.a3d
Верхний Рельсовый Путь _ ВРП 1704.00.000 СБ (отчет).xlsx
Верхний Рельсовый Путь _ ВРП 1704.00.000 СБ.a3d
Верхний Рельсовый Путь _ ВРП 1704.00.000 СБ.stp
Гайка специальная _ ВРП 1704.00.073.m3d
Крышка _ ВРП 1704.00.042.m3d
Лапа _ ВРП 1704.00.061.m3d
Накладка двухголовая к рельсам Тип Р 43_ ВРП 1704.00.001.m3d
Направляющая ветвь _ ВРП 1704.00.020 СБ.a3d
Направляющая ветвь _ ВРП 1704.00.020-01 СБ.a3d
Направляющая ветвь _ ВРП 1704.00.020-02 СБ.a3d
Опора _ ВРП 1704.00.040 СБ.a3d
Основание _ ВРП 1704.00.041.m3d
Планка _ ВРП 1704.00.023.m3d
Планка _ ВРП 1704.00.032.m3d
Планка прижимная _ ВРП 1704.00.072.m3d
Подкладка _ ВРП 1704.00.022.m3d
Рельс Р43_ ВРП 1704.00.011.m3d
Рельс Р43_ ВРП 1704.00.012.m3d
Секция рельсового пути _ ВРП 1704.00.010 СБ.a3d
Секция рельсового пути _ ВРП 1704.00.010-01 СБ.a3d
Секция рельсового пути _ ВРП 1704.00.010-02 СБ.a3d
Стойка _ ВРП 1704.00.051.m3d
Стойка опорная _ ВРП 1704.00.060 СБ.a3d
Стойка центральная _ ВРП 1704.00.050 СБ.a3d
Упор _ ВРП 1704.00.071.m3d
Упор подвижный _ ВРП 1704.00.070 СБ.a3d
Шайба скоба плоская ЦП -138_ ВРП 1704.00.003.m3d
Шпилька стыковая_ ВРП 1704.00.002.m3d
