Железнодорожная платформа модели 23-469-07 со срезом железнодорожного пути

Железнодорожная платформа модели 23-469-07 со срезом железнодорожного пути

208

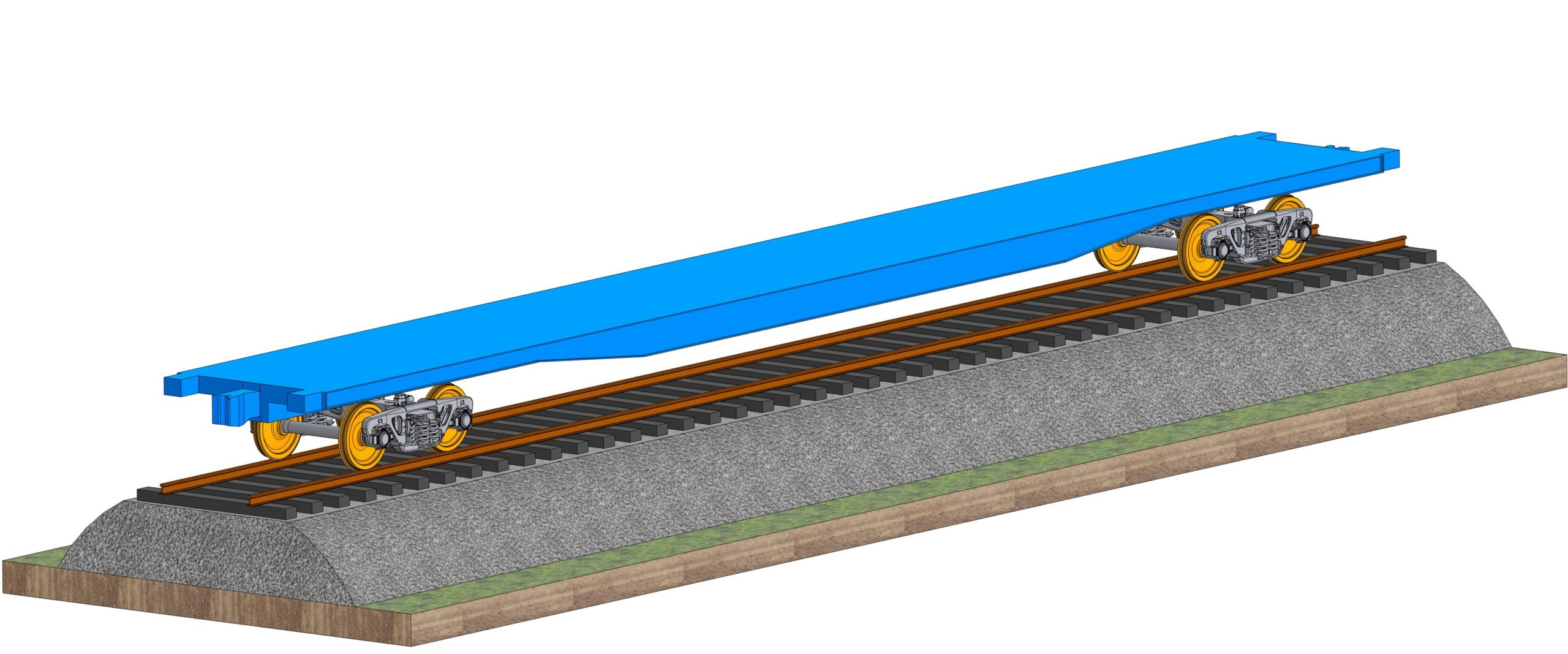

В модели габаритная модель жд платформы модели 23-469-07 для перевозки крупнотоннажных контейнеров самая длинная из существующих унифицированных ЖД платформ, база платформы 19000 мм, длина платформы 24000 мм. Платформа изображена условно в габаритах с габаритного чертежа. Тележки двухосные в масштабе, взяты с этого же сайта. Для данной сборки для облегчения модели из тележки удалены детали и сборки расположенные за пределами видимости. Условно изображена насыпь и участок жд пути. Наложены текстуры травы, земли и гравия.

23-469-07 3D Модели ЖД насыпь Платформа пути рельсы текстуры

Автор

Михаил Картушаев

Дата

13.03.2023

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 21.0.1.1172 Как открыть?

Содержимое архива

Платформа
- трава.jpg
- Тележка 18-578
  - 100.00.006-0 Шкворень.m3d
  - 578.00.000. Тележка.cdw
  - Тележка двухосная модель 18-578.a3d
  - 578.00.020-0 СБ Скользун
    - 578.00.011-0 Шайба.m3d
    - 578.00.020-0 СБ Скользун.a3d
    - 578.00.013-0 Корпус скользуна.m3d
    - 578.00.002-0 Демпфер.m3d
    - 578.00.014-0 Вкладыш.m3d
    - 578.00.009-0 Скоба.m3d
    - 578.00.006-0 Колпак.m3d
    - 578.00.008-0 Колпак.m3d
    - 578.00.003-0 Прокладка регулировочная.m3d
    - 578.00.015-0 Валик.m3d
  - 100.41.000-0 СБ Опорная балка
    - 100.41.002-02 Плака регулировочная.m3d
    - 100.41.010-1 СБЭлемент резино-металлический
      - 100.41.010-1 Элемент резино-металлический.a3d
      - 100.41.003-0 Шайба.m3d
      - 100.41.004-0 Резина.m3d
    - 100.41.002-03 Плака регулировочная.m3d
    - 100.41.002-01 Плака регулировочная.m3d
    - 100.41.020-1 СБ Балка опорная
      - 100.41.005-0 Болт.m3d
      - 100.41.006-0 Планка контактная.m3d
      - 100.41.007-0 Планка.m3d
      - 100.41.011-0 Балка.m3d
      - 100.41.004 Планка.m3d
      - 100.41.020-1 СБ Балка опорная.a3d
    - 100.41.002-0 Плака регулировочная.m3d
  - 578.10.000-0 СБ Колесная пара
    - Колесная пара с буксовым узлом.a3d
    - 100.10.008-0 Бирка.m3d
    - 100.10.006-0 Кольцо уплотнительное.m3d
    - 100.10.002-0 Крышка крепительна.m3d
    - 100.10.051-0 Шайба тарельчатая.m3d
    - 100.10.052-0 Шайба стопорная.m3d
    - 100.10.009-0 Корпус буксы.m3d
    - 100.10.007-0 Кольцо лабиринтное.m3d
    - Подшипник 42726Л
      - Сепаратор 42726Л. 56.m3d
      - Кольцо внутреннее 42726Л.02.m3d
      - Ролик 42726Л. 04.m3d
      - Кольцо наружное 42726Л. 01.m3d
      - Подшипник 42726Л.a3d
    - 578.10.010-0 Колесная пара РУ1Ш-950А
      - Колесная пара РУ1Ш-950А.a3d
      - 578.10.001-0 Колесо цельнокатаное.m3d
      - 100.10.049-0 Ось РУ1Ш ГОСТ 22780-93.m3d
    - 100.10.005-0 Прокладка.m3d
    - 100.10.003-0 Крышка смотровая.m3d
    - Подшипник232726Л1
      - Кольцо внутреннее 232726Л1. 02.m3d
      - Сепаратор 42726Л. 56.m3d
      - Кольцо упорное 232726Л1. 12.m3d
      - Подшипник 232726Л1.a3d
      - Ролик 42726Л. 04.m3d
      - Кольцо наружное 42726Л. 01.m3d
  - 578.30.000-0 СБ Подвешивание рессорное
    - 100.30.006-0 Пружина наружная.m3d
    - 100.30.008-0 Пружина внутреняя.m3d
    - Клин с накладкой.a3d
    - Комплект пружин.a3d
    - 578.30.002-0 Клин.m3d
    - 578.30.003-0 Накладка износостойкая.m3d
  - Рельс.m3d
  - 100.40.000-2 СБ Передача тормозная рычажная
    - 100.40.002-1 Ось 6-30b12х90.Е ГОСТ 9650-80.m3d
    - Шплинт 8х60 ГОСТ 397-79.m3d
    - 100.40.050-1 СБ Рычаг вертикальный
      - 100.40.021-1 Рычаг вертикальный.m3d
      - 100.40.050-1 СБ Рычаг вертикальный.a3d
      - 100.40.022-0 Планка.m3d
      - Втулка40х12-40Х ОСТ 24.151.08-90.m3d
      - 100.40.032-0 Планка.m3d
      - Втулка30х12-40Х ОСТ 24.151.08-90.m3d
    - Шплинт 8х50 ГОСТ 397-79.m3d
    - 100.40.047-0 Шайба.m3d
    - 100.40.071-0 Шайба.m3d
    - 100.40.140-0 СБ Предохранитель
      - 100.40.057-0 Скоба.m3d
      - 100.40.058-0 Шайба.m3d
      - 100.40.140-0 СБ Предохранитель.a3d
    - 100.40.054-0 Серьга мертвой точки.m3d
    - 100.40.068-1 Скоба.m3d
    - 100.40.002-1 Ось 6-30b12х75.Е ГОСТ 9650-80.m3d
    - 100.40.050-3 СБ Рычаг вертикальный
      - 100.40.021-1 Рычаг вертикальный.m3d
      - 100.40.022-0 Планка.m3d
      - Втулка40х12-40Х ОСТ 24.151.08-90.m3d
      - 100.40.032-0 Планка.m3d
      - 100.40.072-0 Планка предохранительная.m3d
      - Втулка30х12-40Х ОСТ 24.151.08-90.m3d
      - 100.40.050-3 СБ Рычаг вертикальный.a3d
    - Шплинт 8х90 ГОСТ 397-79.m3d
    - 100.40.030-1 СБ Затяжка вертикальных рычагов
      - Втулка40х25-40Х ОСТ 24.151.08-90.m3d
    - 100.40.055-0 Замок.m3d
    - 100.40.067-0 Стержень.m3d
    - 100.40.010-9 СБ Триангель ГОСТ 4686-74
      - 100.40.063-0 Кронштейн триангеля.m3d
      - 100.40.010-2 Триангель ГОСТ 4686-74

        100.40.048-0 Шайба.m3d

        100.40.007-1 Скоба.m3d

        100.40.012-1 Гайка.m3d

        100.40.013-1 Ось.m3d

        100.40.012-0 Гайка.m3d

        100.40.014 Чека.m3d

        Шплинт 6,3х63 ГОСТ 397-79.m3d
      - 100.40.069-0 Втулка.m3d
    - 100.40.049-0 Шайба.m3d
    - 131.40.011-0 Серьга мертвой точки.m3d
    - 100.40.002-1 Ось 6-40b12х75.Е ГОСТ 9650-80.m3d
  - 578.00.010-2 СБ Балка надрессорная
    - 131.00.015-0 Держака мертвой токи.m3d
    - 578.00.012-1 Чаша.m3d
    - Заклепка 22х65.00 ГОСТ 10299-80.m3d
    - 578.00.001-2 Балка надрессорная.m3d
    - 578.00.010-2 СБ Балка надрессорная.a3d
  - 100.00.020-4 СБ Рама боковая
    - 100.00.038-01 Заклепка.m3d
    - 100.00.009-0 Втулка.m3d
    - 100.00.008-2 Планка фрикционная.m3d
    - 100.00.020 СБ Рама боковая.a3d
    - 100.00.038 Заклепка.m3d
    - 100.00.002-4 Рама боковая.m3d
    - 100.00.011-0 Втулка.m3d
    - 100.00.070-0 СБ Скоба
      - 100.00.036-0 Скоба.m3d
      - 100.00.037-0 Планка.m3d
      - 100.00.070-0 СБ Скоба.a3d
- Платформа.m3d
- срез земли.jpg
- Платформа модели 23-469-07.a3d
- гранитный щебень.jpg
