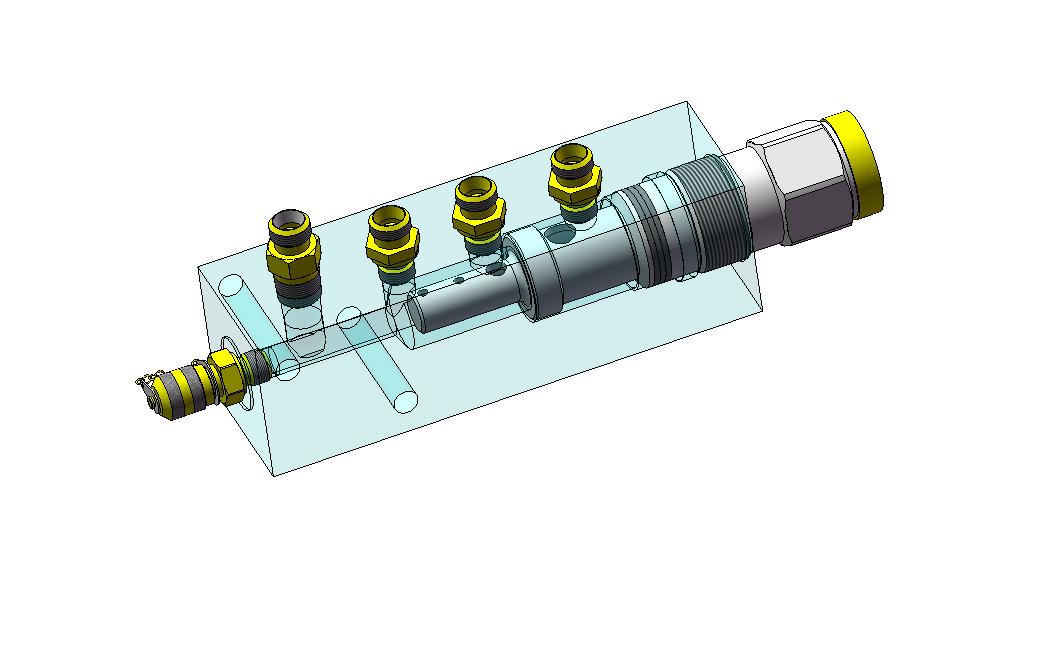

Блок клапанов экскаватора ЕТ-26 предназначен для автоматической подачи и удержания рабочей жидкости в гидроцилиндрах натяжения гусениц и настройки давления срабатывания механизма сдавания гусениц. Блок клапанов включает в себя корпус, предохранительный клапан (давление настройки 250 кгс/см²), обратный клапан с дросселем, штуцера и переходник для подключения манометра.
Регулировка предохранительного клапана произведена винтом и опломбирована на заводе изготовителе
