Асфальтокуладчик шириной рабочего органа от 2.5 до 4.5м

НТУ, Кафедра дорожные машины
дипломный проект на тему проектирование асфальтоукладчика
2012

Конструкция, принцип Действия асфальтоукладчик, которого проектируем.
Асфальтоукладчик, который проектируем дает Возможность выполнять заключения бесшовных лент шириной от 2.5 до 4.5 м с помощью раздвижной рабочий орган, при толщине шара 10см, и продуктивности 200т / год. Такие Преимущества дают Возможность использова составитель при строительстве дорог разной ширины. То есть для строительства Полосы в одном направлении нужно Сделай меньше проходов укладчик. Это приводить к уменьшению расходов. Данной асфальтоукладчик эффективного применяют при строительстве дорог в городе, где очень часто происходит расширение полотна, при оборудовании площадей.
Базовая асфальтоукладчик для создания данного является конструкция ДС - 199, только рабочий орган видозминений.
У данного проектируемых асфальтоукладчик вводиться система висування бруса.
Система висування бруса состоит С двухступенчатой ​​висувнои телескопической трубы с пристройте для фиксации от поворота.
Рабочий орган с помощью гидроцилиндр выдвигается по двухступенчатой ​​телескопической трубе.
Левая сторона рабочего органа смещена относительно правой вперед, что дает возможность при составлении рабочего органа Уменьшить габаритные размеры по ширине базы машины.
На данного укладчик устанавливается система автоматики. Автоматическая нерухомости система «Стабилоской» для обеспечения ровности покрытия работает по сигналам датчиков поперечного и продольного профиля.
Асфальтоукладчик Руководит оператор с одной или с двух постов, которые расположены с левой и правой стороны машины. Они име ют дублированное ручное управление с гидромеханичними передачами и поворотный пульт с кнопками включением виконуючих ОРГАНОВ асфальтоукладчик.
В качестве базы (заданного профиля) Используют пьятикутний металлическая проволока, рельс или бордюр, а також соседней полосы. Кроме того автоматизуеться контроль наличия материала в шнековой камере.
При отсутствии материала шнек и питателя выключают. Данная система устанавливается на асфальтоукладчик Д - 200.

Вступ
1. Техніко-економічне обґрунтування
1.1 Літературний огляд конструкцій існуючих асфальтоукладальників
1.1.1 Порівняння технічних характеристик і параметрів сучасних асфальтоукладальників.
1.1.1.1 Асфальтоукладач SUPER – 2500
1.1.1.2 Асфальтоукладальник ДС-199
1.1.2 Конструкція, принцип дії асфальтоукладальника, якого проектуємо.
1.2 Німецькі інфрачервоні розігрівачі швів и стиків
2. Визначення основних параметрів асфальтоукладальника.
2.1 Визначення робочої швидкості.
2.2 Визначення місткості бункера.
2.3 Розрахунок параметрів пластичних живильників.
2.3.1 Визначаємо найбільшу товщину шару матеріалу на скребковому живильнику, м:
2.3.2 Визначаємо ширину живильника:
2.3.3 Визначаємо найбільший опір переміщенню суміші одним живильником.
2.3.4 Потужність необхідна для приводу живильника
2.4 Визначення основних параметрів робочих органів.
2.4.1 Розрахунок основних параметрів розподільчих шнеків.
2.4.2 Продуктивність шнеків.
2.4.3 Діаметр шнека
2.4.4 Питомий крутний момент який проходить на 1м довжини шнека,
2.4.5 Потужність потрібна для приводу шнеків.
2.5 Визначення параметрів трамбуючого бруса.
2.5.4 Загальна потужність приводу трамбуючого бруса.
2.6 Тепловий розрахунок системи підігріву вигладжувальної плити.
2.7 Розрахунок обладнання для розігріву асфальтобетона.
2.8 Тяговий розрахунок асфальтоукладальника і баланс потужності.
2.8.1 Визначення опору переміщення робочих органів асфальтоукладальників.
2.9 Тяговий баланс асфальтоукладальника.
2.10 Розрахунок балансу потужності асфальтоукладальника.
3. Розрахунок деталей на міцність.
3.1 Перевірка ходового гвинта на міцність.
4. Розрахунок гідравлічних приводів асфальтоукладальника.
5.Охорона праці та безпека в надзвичайних ситуаціях
5.1 МЕТОДИ І ЗАСОБИ ГАСІННЯ ПОЖЕЖ
5.2 Електробезпека. Особливості дії електричного струму на організм людини.
5.3 СПОСОБИ ТА ЗАСОБИ ЗАХИСТУ ПРАЦІВНИКІВ ВІД УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ ПІД ЧАС ДОТИКУ СТРУМОВЕДУЧИХ ЧАСТИН ЕЛЕКТРООБЛАДНАННЯ.
6. Розрахунок економічної ефективності
6.1. Вартість 1 машино – години експлуатації дорожньо – будівельної техніки.
6.2. Собівартість механізованих робіт.
6.3. Продуктивність асфальтоукладальника.
Список використаної літератури

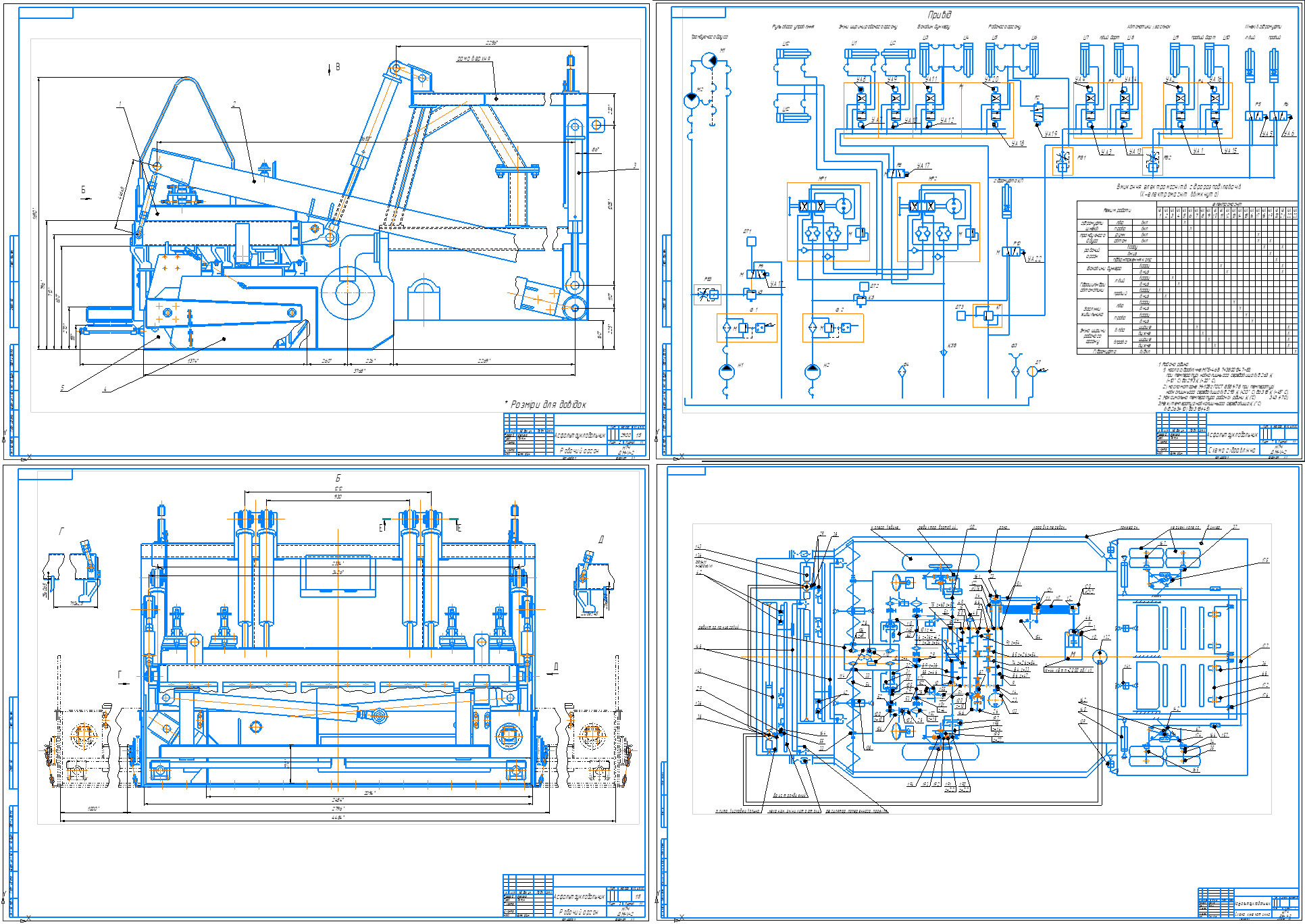

Состав: Загальний вигляд робочі органи редуктор кінематична та гідравлічна схеми, Расчет Язык документа

Софт: КОМПАС-3D 16 SP2

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Асфальтокуладчик шириной рабочего органа от 2.5 до 4.5м

диплом/
диплом/10Лист_(А2)_Деталювання.cdw
диплом/11_Лист_(А1)_економiчний_розрахунок.cdw
диплом/1Лист_(А1)_2_вида.cdw
диплом/2Лист_(А1).cdw
диплом/3Лист_(А1).cdw
диплом/4Лист_(А1)_х.cdw
диплом/5Лист_(А2).cdw
диплом/6Лист_(А1)_х_п.cdw
диплом/7Лист_(А1)_гiдравлiка.cdw
диплом/8Лист_(А0)_х_кiнематична.cdw
диплом/Записка_моя.doc
диплом/Спецификация_2_лист.cdw
диплом/Спецификация_роб._орган.cdw
