Модернизация бетононасоса на гусеничном ходу с макс. давлением 16МПа
Московский государственный строительный университет
Кафедра ПТСДМ
Дипломный проект по спец-ти "Подъемно-транспортные, строительные, дорожные машины и оборудование"
На тему: "Модернизация бетононасоса на гусеничном ходу с макс. давлением 16МПа"
Москва 2017
Исходные данные: Бетононасос на гусеничном ходу с макс. давлением 16МП
В работе рассматриваются бетононасосы на гусеничном ходу, проведена модернизация

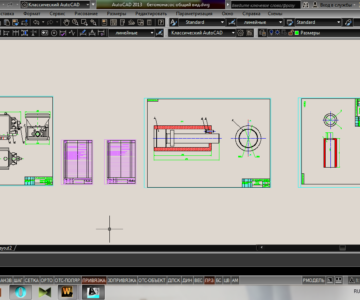

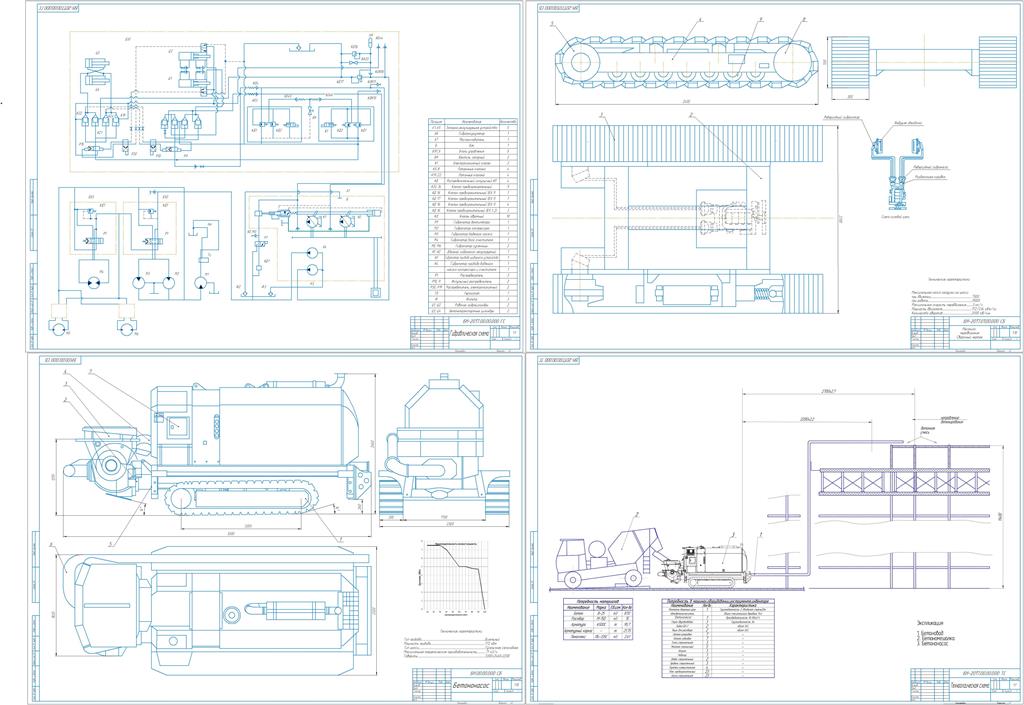

Графическая часть содержит чертеж бетононасоса, технологическую схему, гидравлическую схему, механизм передвижения и патентный поиск
Содержание
Введение
1. Обзор современных конструкций современных стационарных бетононасосов (СБН) на гусеничном ходу
1.1 Общие сведение
1.2 Обзор конструкций
1.2.1 Mecbo
1.2.2 Liebherr
1.2.3 SCHWING Stetter
1.2.4 Waitzinger
1.2.5 Putzmeister
1.2.6 Sermac
1.2.7 CIFA
1.2.8 S.A.I.C.I.
2. Обоснование выбора темы.
3. Выбор варианта модернизации на основе патентного поиска СБН.
4. Расчёт механизма передвижения
4.1 Расчет мощности гусеничных тягачей с гидромеханической трансмиссией
4.2 Тяговый расчет
4.3 Расчеты ходовой части
5. Расчёт гидропривода СБН.
5.1.Определение диаметра, хода поршня, числа двойных ходов
5.2 Определение давления в гидроцилиндре и его диаметра
5.3. Определение максимальной высоты и дальности подъема б/с
6. Охрана труда и техника безопасности.
6.1 Общие требования безопасности
6.2 Требования безопасности перед началом работы
6.3 Требования безопасности во время работы
6.4 Требования безопасности в аварийных ситуациях
6.5 Требования безопасности по окончании работ
Заключение
литература
Состав: Бетононасос (СБ), Технологическая схема (на формат положена растровая картинка) (ТС), Гидравлическая схема (ГС), Механизм передвижения (СБ), Результаты патентного поиска, Спецификации
Софт: КОМПАС-3D 18
