Белорусский государственный университет транспорта
Кафедра " Детали машин, путевые и строительные машины"
Курсовая работа по дисциплине " Строительные машины и монтажное оборудование"
На тему: " Проект модернизации поршневого бетононасоса"
Гомель 2013
В данной курсовой работе рассматривается поршневой бетононасос. Произведён расчёт параметров бетононасоса и подбор гидрооборудования.

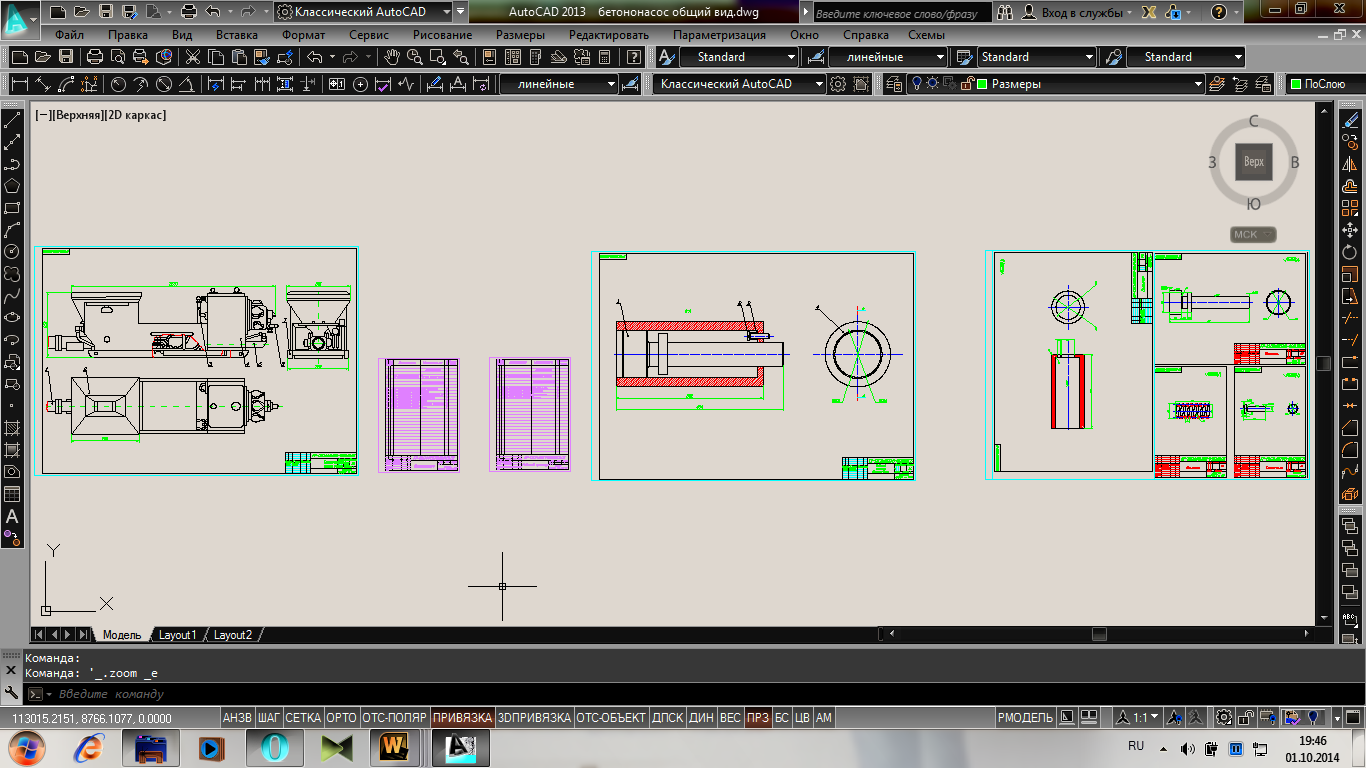

Графическая часть содержит общий вид бетононасоса, чертёж рабочего органа (гидроцилиндра), деталировка гидроцилиндра.
Курсовой проект содержит 3 листа формата А1 графической части, 28 страниц пояснительной записки, содержащей 9 рисунков, 5 таблиц, 7 источников.
Характеристика. В настоящее время очень заметной тенденцией стало строительство различных зданий и сооружений. Одним из важных компонентов для их строительства является бетон. Для облегчения труда строителей и существуют бетононасосы различных марок и конфигураций.
Как уже отмечалось ранее подача бетонной смеси по трубам соответствующими нагнетателями позволяет исключить ручной труд при приеме, перемещении и укладке смеси, повысить в 2 ... 3 раза производительность труда и снизить соответственно стоимость этих операций. Этот способ позволяет механизировать работы в стесненных и труднодоступных местах, сохранить требуемое качество смеси и исключить ее потери.
Бетононасосы классифицируются:
по мобильности:
• мобильные — на автомобильном шасси, автобетононасосы (АБН).
• стационарные — без возможности самостоятельного передвижения, устанавливаются на колеса и перемещаются на прицепе. Имеют большую мощность по сравнению с мобильными бетононасосами, но не имеют стрелы для подачи бетонной смеси.
по типу подачи бетона:
• вакуумные — бетон продавливается посредством создания вакуума в приемном лотке.
• поршневые — бетон продавливается по системе одним или двумя поршнями.
• шторочные — механизм подачи отделяется от бетоновода шторками,
• шиберные — механизм подачи отделяется от бетоновода шиберным узлом,
• S-типа,
• C-типа.
Технические характеристики бетононасоса СБ-161
Показатель СБ-161
Тип бетононасоса Стационарный
Производительность, м3/ч 5…65
Наибольшее давление в приводном гидроцилиндре, МПа 16
Давление, развиваемое в транспортном цилиндре, МПа 6
Дальность транспортирования бетонной смеси, м
по горизонтали 350
по вертикали 80
Подвижность бетонной смеси, перекачиваемой насосом (осадка конуса), см 4…12
Наибольшая крупность заполнителя, мм 40
Внутренний диаметр бетоновода, мм 125
Вместимость приемного бункера, м3 0,7
Высота загрузки бетонной смеси, мм 1350
Ход поршня, мм 1400
Габариты, мм 6000x2500x1950
