КОМПАС 3D 18

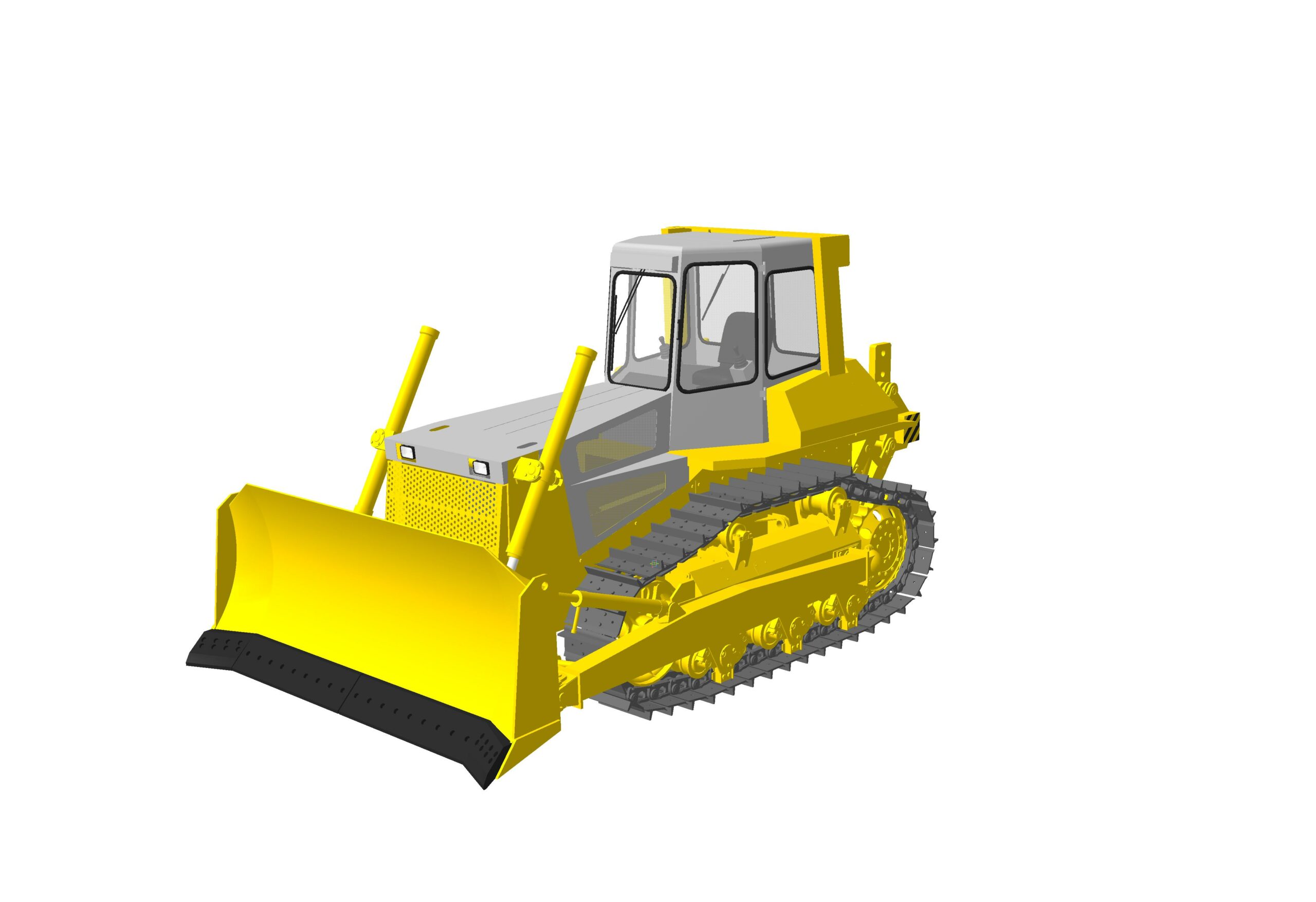

Бульдозер ДСТ Урал ТМ-10.12

Эксплуатационная масса бульдозера с рыхлителем- 20,0 тонн

ДВИГАТЕЛЬ
Тип / Производитель ЯМЗ-236М2 (Россия)
Cummins СТА8.3 (Наб. Челны)
Мощность кВт /лс при номинальных оборотах об/мин
132 / 180 при 2100/мин
до 183 / 250 при 1900/мин
Рабочий объем
11,15 л
8,3 л
Крутящий момент / запас крутящего момента/ мощности
667 Нм при оборотах 1250-1350 / 25%
1020 Нм при оборотах 1500 / 50%
Электростартер Ст25.3708-01 / 8,1кВт
Генератор 24В / 80А
Аккумулятор 2*12В / 380 Ач
Предпусковой подогрев с функцией автономного обогрева Теплостар 14ТС-10

ХОДОВАЯ ЧАСТЬ
Подвеска - жестко закрепленные на раму тележки, К-образные каретки, с амплитудой качания 115мм
Микроподрессоривание Накладки из высокопрочной резины
Рама Несущая конструкция из высокопрочной стали, сваренная с высокой точностью
Катки Со смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках)
Количество катков 6 опорных + ведущее колесо на сторону 2 поддерживающих с каждой стороны
Гусеничная лента / ширина башмака/грунтозацеп 41 башмак с каждой стороны / 500мм/ 65мм
Площадь опорной поверхности, S опорн 3,370м2 (+5-10% в работе)
Механизм натяжения гусениц гидравлический, ручной
ТРАНСМИССИЯ
Тип Гидростатическая Bosch-Rexroth (Германия-Италия)
Коробка передач исполнена парой Гидронасос-гидромотор с бесступенчатым переключением
Бортредукторы Планетарные (Германия/Италия)
Управление Электро-гидросервированное
Тормозная система Гидравлическая (гидрозамок), нормально замкнутые многодисковые фрикционы
БУЛЬДОЗЕРНО-РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ (СТАНДАРТНОЕ) Ш*В, ММ / ПРИЗМА VМ3 / МАССА, КГ
3310*1350 / 4,8 / 2660 Полусферический отвал с гидроперекосом — тип Е
Рыхлитель: однозубый тип Н / трехзубый тип Р

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 15

Просмотр файлов
Бульдозерное оборудование\Бульдозерное оборудование.a3d
Бульдозерное оборудование\вилка.m3d
Бульдозерное оборудование\гидроцилиндр.m3d
Бульдозерное оборудование\кронштейн.m3d
Бульдозерное оборудование\Отвал.m3d
Бульдозерное оборудование\РАСПОРКА\цилиндр.m3d
Бульдозерное оборудование\РАСПОРКА\шток.m3d
Бульдозерное оборудование\Распорка перекоса.m3d
Бульдозерное оборудование\Распорка.m3d
Бульдозерное оборудование\толкающий брус левый.m3d
Бульдозерное оборудование\толкающий брус правый.m3d
Бульдозерное оборудование\толкающий брус.m3d
Бульдозерное оборудование\шток.m3d
Капотирование\кабина в сборе.a3d
Капотирование\Кабина.m3d
Капотирование\Капот.m3d
Капотирование\Оборудование кабины.m3d
Капотирование\Основание кабины.m3d
Капотирование\Топливный бак.m3d
Капотирование\Фара.m3d
Рыхлитель\Балка верхняя.m3d
Рыхлитель\Балка нижняя.m3d
Рыхлитель\Гидроцилиндр
Рыхлитель\Гидроцилиндр
Рыхлитель\Замок.m3d
Рыхлитель\Зуб рыхлителя.m3d
Рыхлитель\Однозубый рыхлитель.a3d
Рыхлитель\Рама крепления к трактору.m3d
Рыхлитель\Рама рыхлителя.m3d
Ходовая\Балансир катков.m3d
Ходовая\Бортредуктор.m3d
Ходовая\Ведущее колесо.m3d
Ходовая\Гусеничный трак.m3d
Ходовая\Каток двубортный.m3d
Ходовая\Каток однобортный.m3d
Ходовая\Кронштейн ленивца.m3d
Ходовая\Кронштейн подвески катков.m3d
Ходовая\Ленивец.m3d
Ходовая\Натяжитель.m3d
Ходовая\Ось катка.m3d
Ходовая\Сборка катки на балансирах.a3d
Ходовая\Сборка катки опорные.a3d
Ходовая\Сборка Каток двубортный.a3d
Ходовая\Сборка Каток однобортный.a3d
Ходовая\Сборка натяжитель.a3d
Ходовая\Сборка тележка левая.a3d
Ходовая\Сборка тележка правая.a3d
Ходовая\Тележка левая.m3d
Ходовая\Тележка правая.m3d
защита кабины.m3d
Рама.m3d
ТМ 10.12.a3d
Бульдозерное оборудование\РАСПОРКА
Бульдозерное оборудование
Капотирование
Рыхлитель
Ходовая
